轴交角小于90度的弧齿（等高齿）锥齿轮设计

bgj16688 · 发表于 2009-10-4 23:51

您需要登录才可以下载或查看，没有账号？注册

x

那位高手有这方面的资料或者经验，请给小弟指点，不胜感激，还有就是如何在PROE 里面建立这样的参数化模型，我下载模型，可是修改着很困难，谢谢

zhangjun · 发表于 2009-10-5 08:48

tg b(小轮根锥角）=sin a/(i+cos a)
c(大轮根锥）= a-b
Zc=Z2/sinc
a-轴交角
i-传动比Z2/Z1
b-小轮根锥角
c-大轮根锥
Zc-平面齿轮齿数
其他算法都和正交的一样。

bgj16688 · 发表于 2009-10-5 16:27

版主好，你有proe 模型吗

zhangjun · 发表于 2009-10-5 16:54

是关于弧齿锥齿轮的吗！

bgj16688 · 发表于 2009-10-5 17:20

是，我现在下载的模型，虽说是参数化了，可是有些地方还是很不好改

bgj16688 · 发表于 2009-10-5 17:41

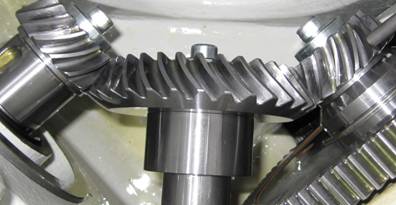

这个是齿轮的实物图片，能知道是16齿，32齿，16齿，希望能得到这样的模型，谢谢

bgj16688 · 发表于 2009-10-5 17:43

齿轮实物图片

richird945 · 发表于 2009-10-5 17:46

这也就是长锥距齿轮设计应该不是很困难参考齿轮手册90版的应该就可以但是建立参数化模型比较困难主要是加工参数的原因我有一对轴交角是15度的 proe模型一直建立不起来

bgj16688 · 发表于 2009-10-5 17:49

richird945 那你现在搞定了吗

richird945 · 发表于 2009-10-6 16:31

我这个是渐缩齿制设计别人弄好了 proe的模型我没能建立起来一般的螺伞包括准双曲面齿轮我都可以建模的但是长锥距的就是不行啊
