寻求花键参数急！

丫头 · 发表于 2009-9-29 15:30

您需要登录才可以下载或查看，没有账号？注册

x

我现在正做一个花键产品，m=1.25 z=34 a=30° 我算出来的大径是43.75 ，而客户给出的大径是44.75 ，请各位朋友帮忙算一下？谢谢

XMCG · 发表于 2009-9-29 15:34

是不是变位的，参数不全。

cjl008 · 发表于 2009-9-29 15:39

你参照DIN-5480,这个论坛上有的下的!

丫头 · 发表于 2009-9-29 15:49

客户提供的就只有这些参数

丫头 · 发表于 2009-9-29 15:51

就只有这些参数

cjl008 · 发表于 2009-9-29 15:56

4# 丫头
图纸上已经写了是DIN5480的，你参照5480吧

lauzigy · 发表于 2009-9-29 15:58

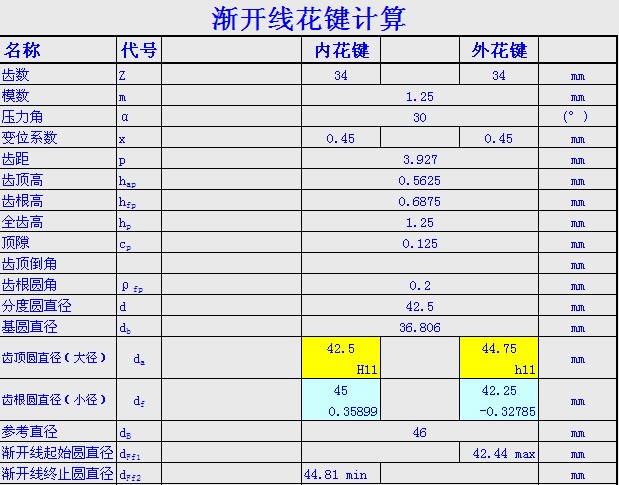

帮你算了下，请看图。跨棒距尺寸给的是基于9H/9d配合，要是想要准确的数据，可以把你的要求发过来。

lauzigy · 发表于 2009-9-29 16:17

本帖最后由 lauzigy 于 2009-9-29 16:18 编辑

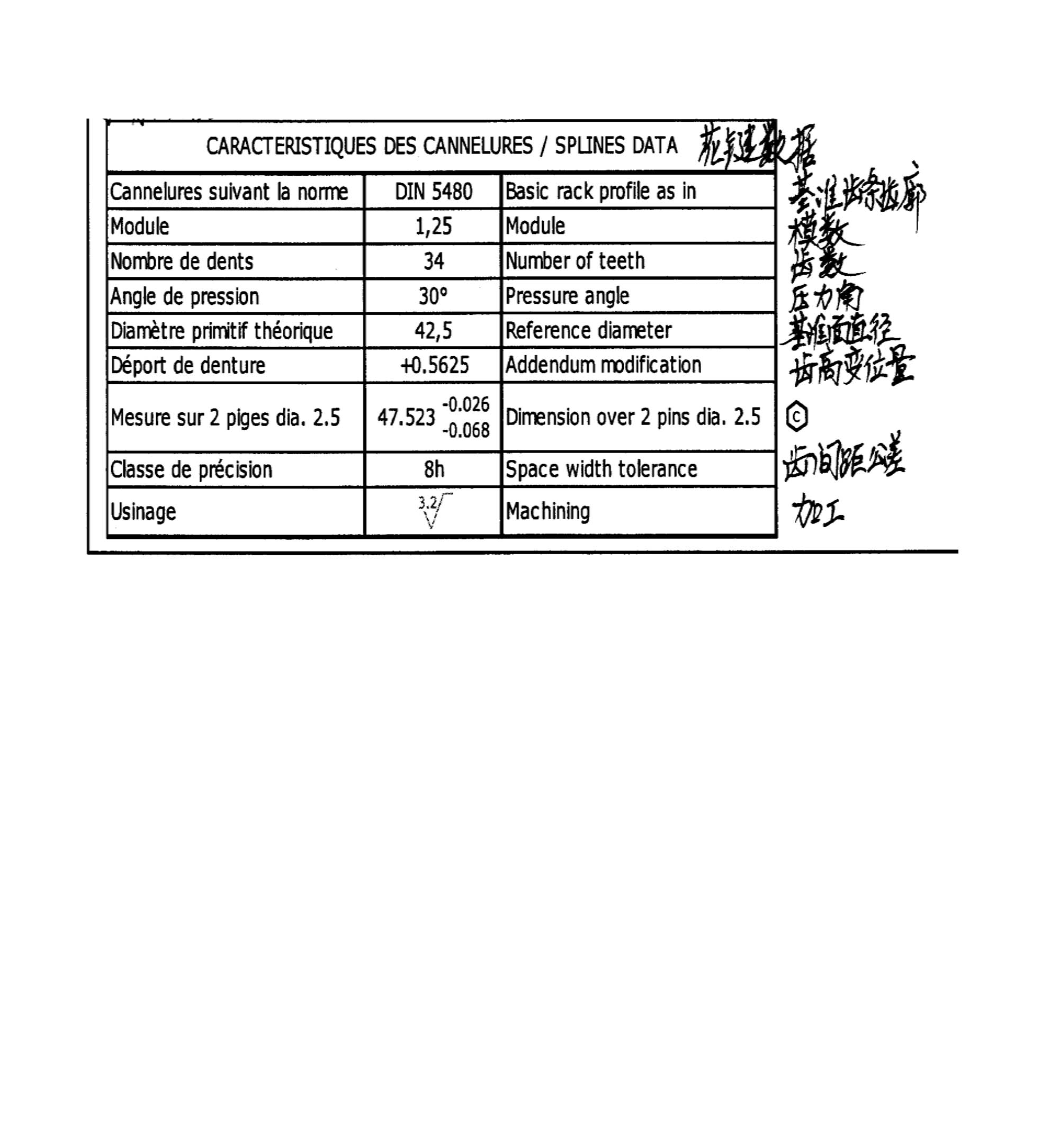

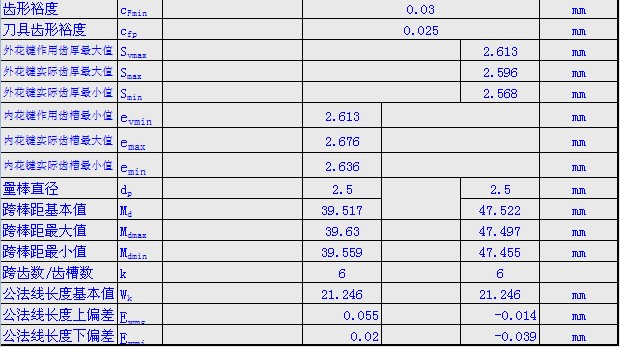

你的图片中有个翻译是错误的，那个+0.5625不是齿高变位量，而是齿顶高。变位系数应该是+0.45。按9H/8h配合计算如图。

lauzigy · 发表于 2009-9-29 16:20

准确的参数发在你的补充里，可以去那个贴看看http://www.gearbbs.net/forum.php ... &extra=page%3D1

丫头 · 发表于 2009-9-29 17:12

非常感谢！现在正在做这个图！
