请帮忙看看这个检测报告！

三七二十一

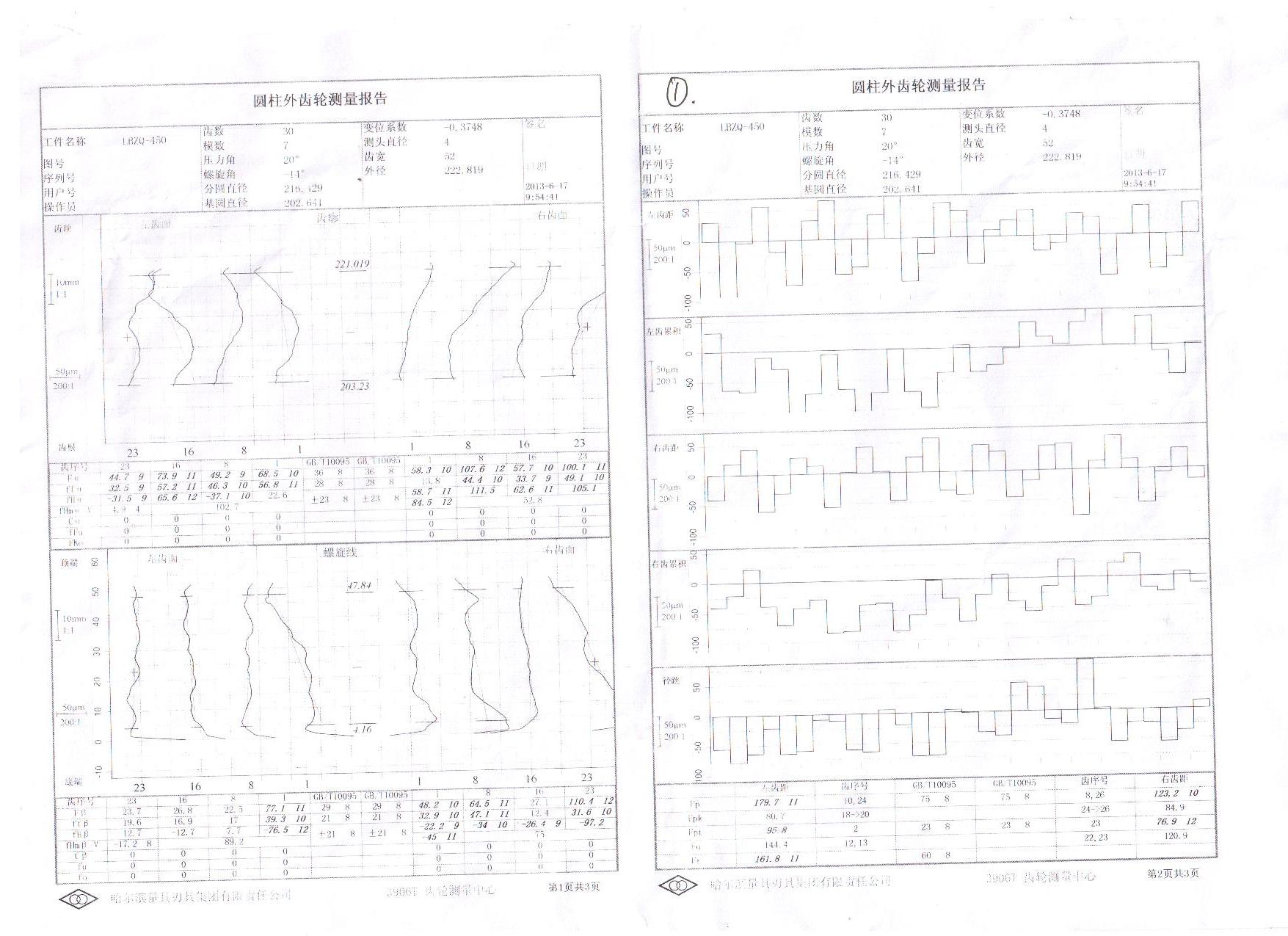

我们用秦川YK7232A磨齿机，磨出的齿轮齿距跳动超标（见图片）。
请懂看图的大侠帮忙看看：这是什么原因造成的？是机床的问题还是加工的问题？
假如是机床问题，那么有可能是哪一部分引起的呢？谢谢！

三七二十一

忘了图片了，这里补上。

gyrfalcon

设备问题，你磨齿就没有一个项目是合格的

lalawo

呵呵，确实很多项不合格，但仔细一看：左齿面单个齿距偏差+的，右齿面是-的，感觉是放松情况下加工的。数控的搞不懂，不是数控的机床磨的时候应该先放松，对中好再加紧！

三七二十一

lalawo 发表于 2013-6-17 19:59


登录/注册后可看大图

呵呵，确实很多项不合格，但仔细一看：左齿面单个齿距偏差+的，右齿面是-的，感觉是放松情况下加工的。数控 ...

我们第一步放松，第二步半夹紧，第三步以后全夹紧。

lalawo

三七二十一 发表于 2013-6-18 08:33


登录/注册后可看大图

我们第一步放松，第二步半夹紧，第三步以后全夹紧。

若是这样，我觉得也只有朝这方面检查。蜗杆磨按理来说操作规范正确的话还是容易达到图纸要求。不过再做的话，需要操作工认真检查，如：中心孔的问题、上下顶尖的问题、砂轮的平衡及安装、主轴窜动做到心里要有数、等等基本功。这些都做好啦，再说操作规范，若都是对的，再考虑机床的问题。
说句题外话：问题发生啦，应该先找自己的原因，确认无误后再找机床的原因。但是现在一般都是出现不明问题一般操作工会说机床有问题，而机电工会说机床没有问题。记得有次YK5180加工的齿圈齿形超差，快下班时把我叫到公司所属的另外一个厂区。我去了后看到正在开品质会，然后他们拿了两个文件给我看，一个是工艺切削参数是否正确和机床检测报告均是合格，而操作方面车间主任说绝对是按工艺要求规范加工的。齿形检测报告看了一下，齿廓倾斜偏差是对的，齿廓形状偏差不对，严重影响齿廓总偏差。因为我是才到，不清楚现状，所有我要求现场看看检测的产品，去了以后摸了一下齿面。倒，齿面粗糙，然后问了一下操作工最后一刀是否按工艺加工后，就和他们说机床有问题，最后一刀只有0.35mm，还要换把涂层的精插刀），我要求找个专业点的机修来看看，机修来了一检查就说机床有问题。问题出在哪？检修的时候机床是好的？其实检修时有很多项目唯独没有主轴镶条的调整项目，用百分表打有0.95mm。这些全部都对了，结果第2件又不对了，后来一问说是车间主任说第二天·又要拿到外边检测，最后一刀有1.35mm的量，用精插刀（涂层精插刀一般做过钝化处理，是一把钝刀）一刀搞定，而且走刀也快，晕死。哈哈，这样好，通过这件事了品质部的工程师和车间主任都搞懂了，以后不用麻烦我了。

三七二十一

谢谢楼上各位，有人说是我们磨齿机C轴传动链出了问题，
我不太明白什么意思。请高手指点，谢谢！

libiao

YK7232机床最大加工模数6，,我也加工过模数7的，这个产品加上心轴应该20kg以上，
需验证：
1、C轴夹紧是否可靠，工装及产品装上之后，砂轮后位，旋钮调至半夹紧、全夹紧时，用手旋转工件是否有松动；
2、C轴与Z轴是否同步，需专业人员到场。
  仅供参考！

三七二十一

请教：怎样检查C轴与Z轴是否同步？谢谢！

fzh325400

32加工7模数的齿轮 确实对机床的性能和操作工得技术是个考验。。一些平时的小问题都会被放大，个人觉得这齿轮应该还是可以磨到精度等级的。需要楼主自己摸索了，毕竟每台机床都有每台机床的脾气。
