齿轮测量问题求助。急！谢谢

hugeromt · 发表于 2009-9-27 14:32

您需要登录才可以下载或查看，没有账号？注册

x

谢谢各位朋友的关注！

在齿轮测量中，螺旋线即齿向测量时，定义好测量范围后，在国标和DIN中的评价范围也是分别有规定的。国标中，齿向的评价范围每端减去测量范围的5%，那么在DIN中是如何定义该评价范围的？？？

急！盼望各位高手指点！

谢谢你们！

齿轮英才网2008 · 发表于 2009-9-27 14:44

哎,可惜我帮不上忙!

XMCG · 发表于 2009-9-28 18:43

本帖最后由 XMCG 于 2009-9-28 18:44 编辑

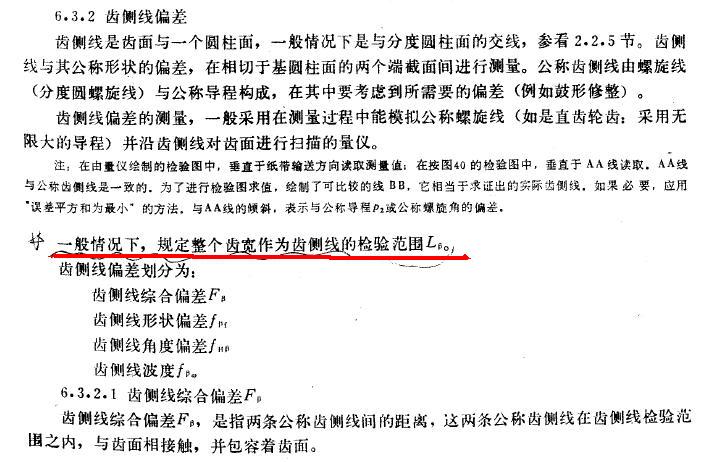

DIN3960－7.1980上说：

hucl45 · 发表于 2009-9-28 19:05

如果找不到 DIN 标准,可以参照 GB 因为这两种标准都是参照 ISO 标准,没有很大的差别.

xibeilong · 发表于 2009-9-29 22:44

我们通常减总的10%。因为我们用的克林贝格的测量仪器。

xiexie6885 · 发表于 2009-9-29 23:44

按 ISO标准
DIN GB JIS 类似按5%

wds73zyn · 发表于 2009-9-30 10:15

可以找DIN看一下,有的话传上来一份我也想SEE,SEE

hugeromt · 发表于 2010-7-15 16:50

回复 XMCG 的帖子

谢谢你的文档！
我开始就是找不到参考资料呵呵多谢了！

wzjshark · 发表于 2010-7-15 17:00

偏向实体内部，才可以减5%，偏向实体外部的要按测量值计算。（地点可以减，高点不能减的）
