YE2725机床调整计算的一点疑问?

hss218 · 发表于 2009-9-16 20:30

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 hss218 于 2009-9-17 10:42 编辑

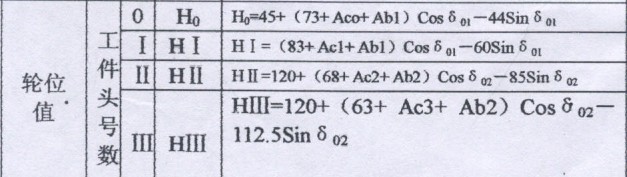

关于轮位值计算公式：
工件头0：H0=45+(73+Aco+Ab1)*cosδ01-44sinδ01
工件头Ⅰ：HⅠ=(83+Ac1+Ab1)*cosδ01-60sinδ01
HO为什么比H1的多一个45？

hss218 · 发表于 2009-9-16 20:36

还有就是摇台滚动中心到刀盘中心的距离是多少？

yefei1115 · 发表于 2009-9-17 09:25

你可以看下说明书的39页，上面图24已经解释了这个问题。

yefei1115 · 发表于 2009-9-17 09:26

还有I号工件头的轮位公式有问题的，你可以自己算下。

hss218 · 发表于 2009-9-17 10:46

还有I号工件头的轮位公式有问题的，你可以自己算下。
yefei1115 发表于 2009-9-17 09:26

登录/注册后可看大图

MS没什么问题。:o

hss218 · 发表于 2009-9-17 10:49

摇台滚动中心到刀盘中心的距离是多少？设计工装时防止刀切刀工件头要考虑AC的尺寸。
床位值计算公式是怎么换算出来的？

yefei1115 · 发表于 2009-9-17 13:03

这个不难的，你仔细算遍就知道了，有的时候别人说你没印象的，我一开始也没人请教，自己摸索了3个月就搞出来了。

hss218 · 发表于 2009-9-17 15:34

高度规的尺寸是不是就是刀盘中心到刀盘滑板的距离？

jingshi · 发表于 2009-9-18 13:44

是否可把计算部分的说明书传过学习，以前只是看到Y2726的说明书。06317391121

hss218 · 发表于 2009-9-18 21:54

是否可把计算部分的说明书传过学习，以前只是看到Y2726的说明书。06317391121
jingshi 发表于 2009-9-18 13:44

登录/注册后可看大图

是否可交换学习?
