求助齿厚偏差及公法线偏差计算

lufan365 · 发表于 2013-5-21 00:09

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

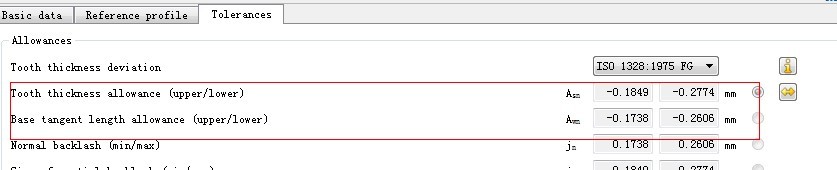

最近在算一个齿轮的公法线长度及其偏差齿轮精度等级8FG-GB10095-88 mn=20 z=14 x=0.5 直齿。查GB10095-88 可知fpt=0.033mm 齿轮齿厚上偏差为4fpt=0.132下偏差为6fpt=0.198 那么公法线长度偏差应该为上偏差0.132*cos20=0.124 ,下偏差为0.198*cos20=0.186。而kisssoft里面齿厚上下偏差和公法线长度上下偏差为 QQ图片20130520225533.jpg

，都对不上，不知道是为什么

nutshell2011 · 发表于 2013-5-21 10:14

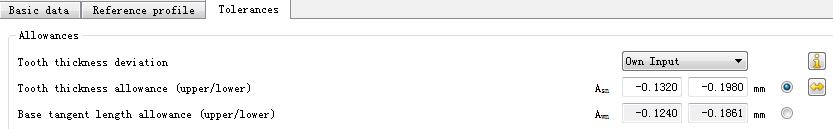

这个好像是标准不一样，自定义齿厚对了一下，完全一样，没有问题。

lufan365 · 发表于 2013-5-21 20:33

公法线的偏差和齿厚的偏差关系和kisssoft里面是一样的都是cos20,问题是同样的齿厚偏差代号得出来的偏差数值却是不一样，还请大侠们，老师们指点迷津哇。

nutshell2011 · 发表于 2013-5-22 09:04

哥们这个问题你最好对一下标准，ISO标准和国标不见得一样，对完再问！{:soso__15960872840493620282_3:}

handsomcyp · 发表于 2013-5-25 13:04

这软件是老外的，要计算偏差最好用国产的，计算强度等都可以用老外的

lalawo · 发表于 2013-5-25 14:49

晕哦，88年的标准，就应该用88年的公式。

lufan365 · 发表于 2013-5-26 21:53

现在的问题是同样去8FG，齿厚偏差就不一样，齿厚偏差是直接查的啊。没有通过计算

longyaner521 · 发表于 2013-6-8 22:25

GB10095-88 的标准早都作废了
国标最新的应该是 GB10095-2008
齿厚公差不能完全按国标来，有很大的经验值在里面！
