请教行星轮架的加工问题

hcxqzs · 发表于 2009-9-6 13:10

您需要登录才可以下载或查看，没有账号？注册

x

请教各位老师

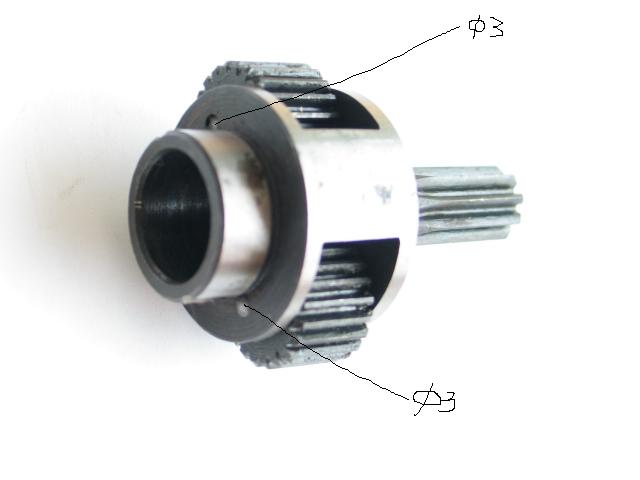

图中标注的安装行星齿轮的2个小孔应该如何加工并保证它的精度

阿懵 · 发表于 2009-9-7 09:17

钻模加工，铰孔

hcxqzs · 发表于 2009-9-7 14:15

谢谢斑竹，钻模恐怕不行，现在孔是线切割加工，有时精度还是不理想，误差要求在正负0.01mm

chenmiaooo · 发表于 2009-9-7 15:40

你说的精度是指内孔还是中心距?
如是内孔好象比较经济的几精铰了!

hcxqzs · 发表于 2009-9-7 19:46

两孔中心距好解决，但与行星架的同心度应该如何解决?

milemarker · 发表于 2009-9-11 20:57

你中间的轴齿轮是靠哪里定位的?怎么只有两个行星齿轮?

hcxqzs · 发表于 2009-9-15 13:19

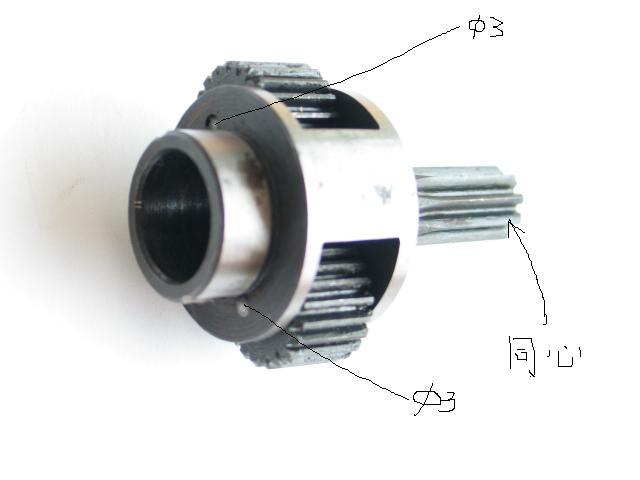

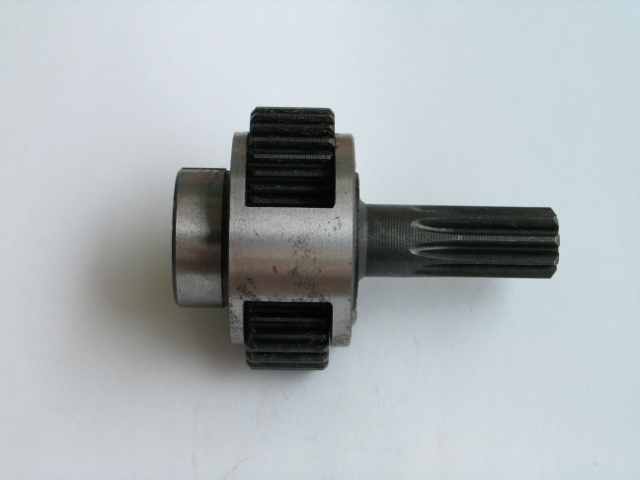

是的，只有2只行星齿轮，我现在苦恼的是2个行星齿轮轴孔和行星架齿轴的同心问题不能很好的解决

yangyu_03 · 发表于 2009-9-16 23:27

我认为加工右端小齿轮的时候就需要把基准转化到行星架上。最后找正同一基准，钻铰孔应该没有太大的问题吧。楼主，你的行星轮都没有磨齿，用得着那么高精度的行星轮孔吗？

hcxqzs · 发表于 2009-9-17 12:38

谢谢！磨齿倒还不需要，请问行星架基准以取哪里为好？另外钻铰孔的精度高吗？采用哪种加工设备？

hcxqzs · 发表于 2009-9-17 12:47

我这个是行星齿是0.7模数，行星架是0.9模数，东西较小，还要控制加工成本
