低于1的齿轮重合度情况

[复制链接]
发表于 2018-12-26 19:25 | 显示全部楼层
zengxiaodong 发表于 2018-12-26 11:18
我个人认为,对于直齿轮来说,重合度必须大于1.0,否则传动是不连续的。

而对于斜齿轮来说,看的是总重 ...

大神能不能详细说明下纵向重合度在Kisssoft计算结果中是那个值
发表于 2019-9-8 14:10 | 显示全部楼层
wxrain 发表于 2018-12-26 19:25
大神能不能详细说明下纵向重合度在Kisssoft计算结果中是那个值

eps_b

就是纵向重合度
发表于 2021-1-4 22:12 | 显示全部楼层
学习了!!!!
发表于 2021-1-5 19:44 | 显示全部楼层

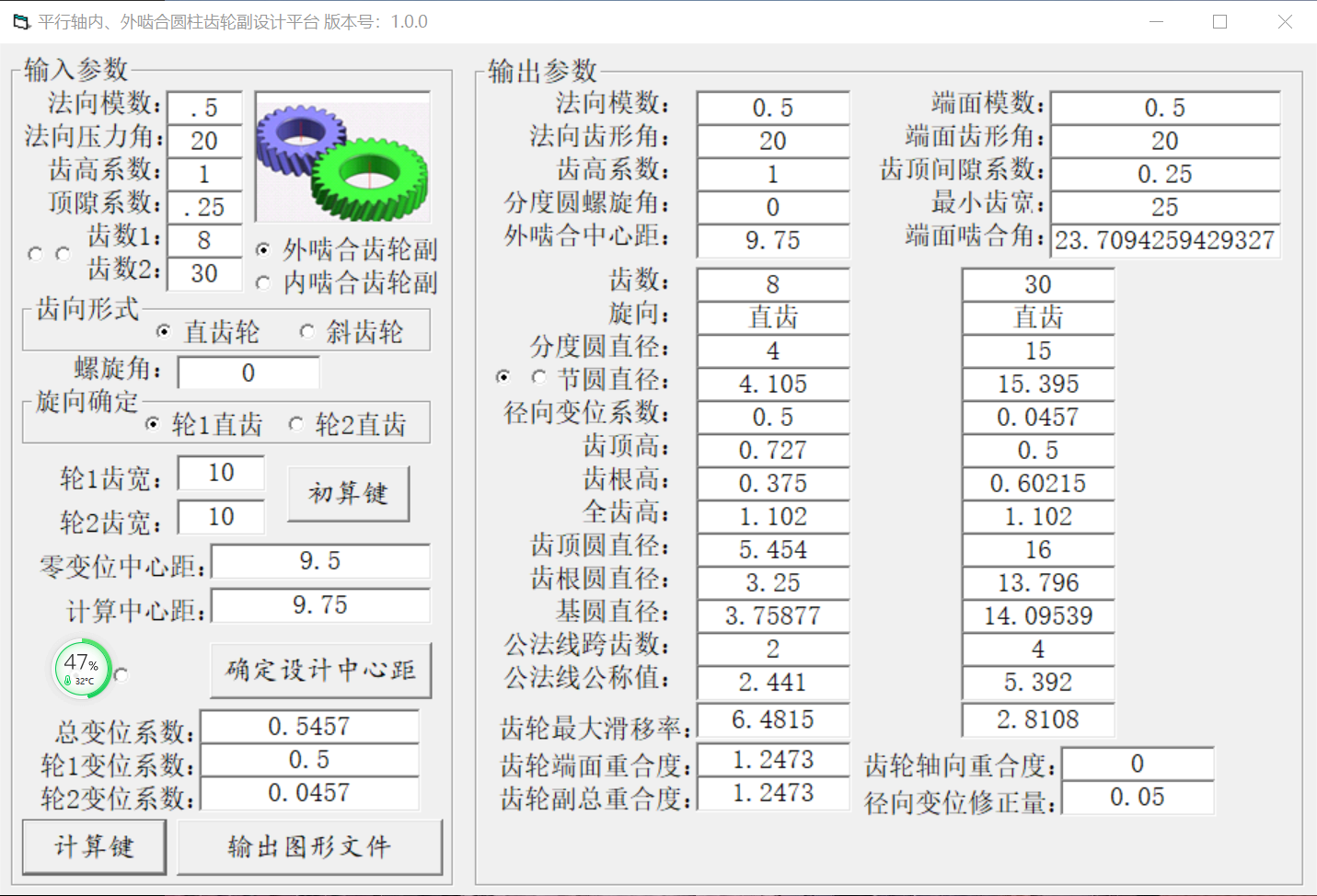

计算的结果,并非一定会有重合度小于1的情况,

发表于 2021-5-29 18:28 | 显示全部楼层
应该是端面重合度比纵向重合度更重要吧,如果平行轴两根轴不平行,纵向重合度的效果就降低了
发表于 2021-5-29 19:58 | 显示全部楼层
有的时候斜齿轮计算出来的端面重合度1.02,几乎就是小于1了。
有的资料推荐端面重合度大于1.2,对此我认为没什么依据,也谈不上有什么好处。
发表于 2021-5-31 08:34 | 显示全部楼层
在节点啮合状态时,如果处于双齿啮合状态,有助于降低节点应力,这个也许是有益的!

补充内容 (2021-10-26 16:09):
节点一般位于单齿对啮合区,只有在内啮合时,有时节点会位于双齿对啮合区。
发表于 2021-10-26 16:10 | 显示全部楼层
我们有一个产品,端面重合度0.999,由于是螺旋角达到37度的斜齿轮,运行效果很好的。

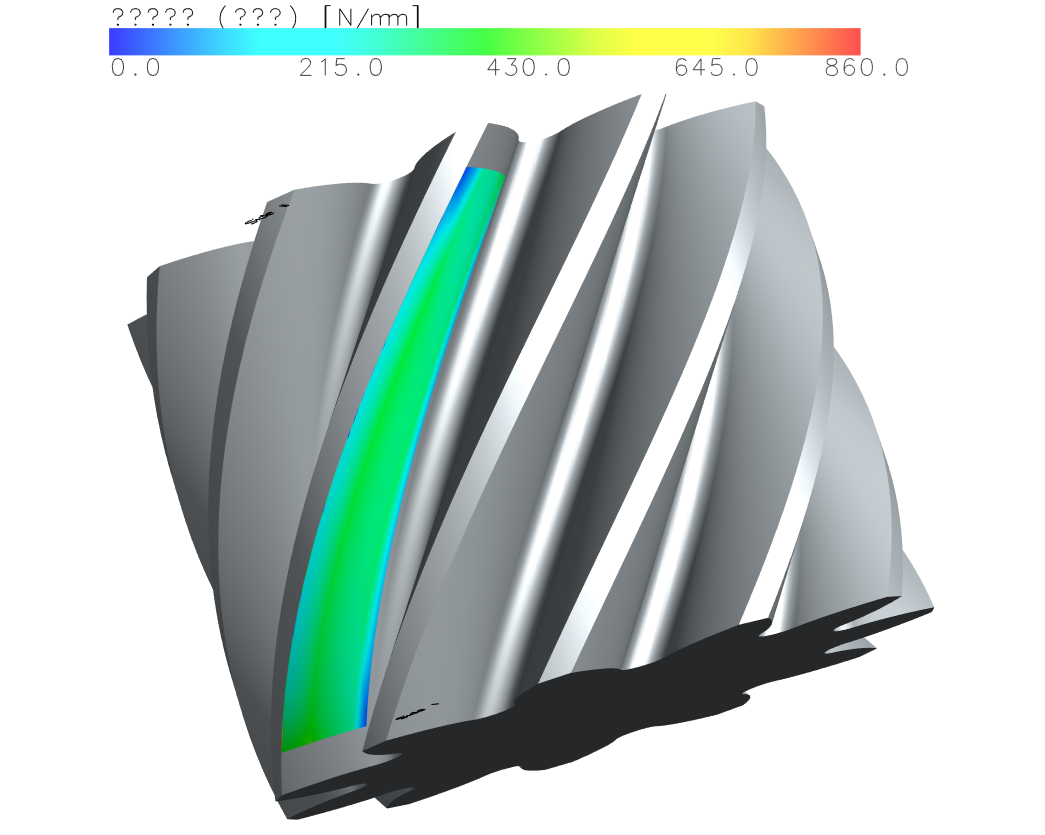

齿面法向力分布:





发表于 2021-10-26 16:20 | 显示全部楼层

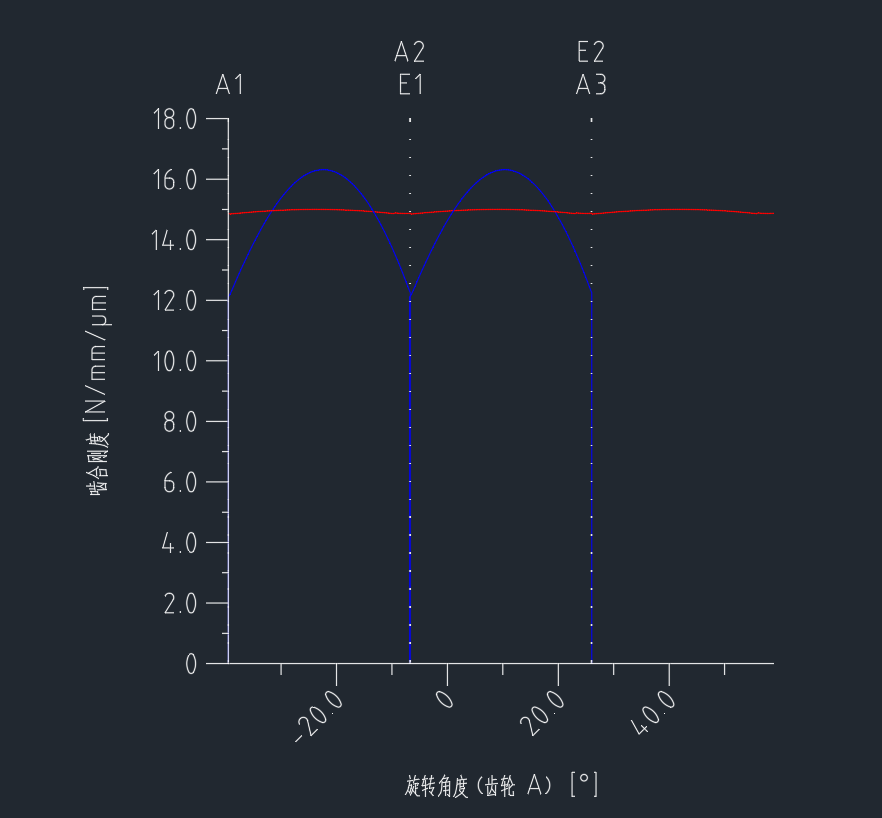

由于端面重合度0.999几乎为整数,所以,啮合刚度几乎为水平线,这对于降低噪声有很大的好处

发表于 2021-10-27 09:16 | 显示全部楼层

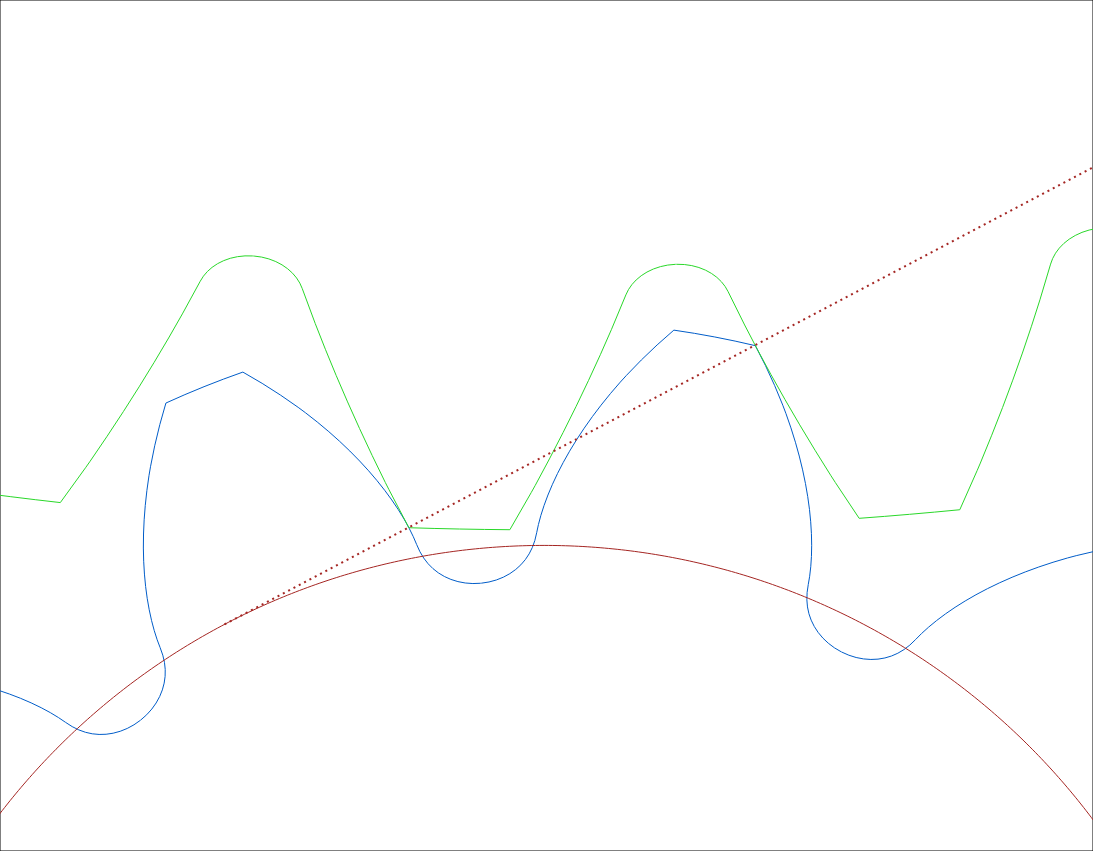

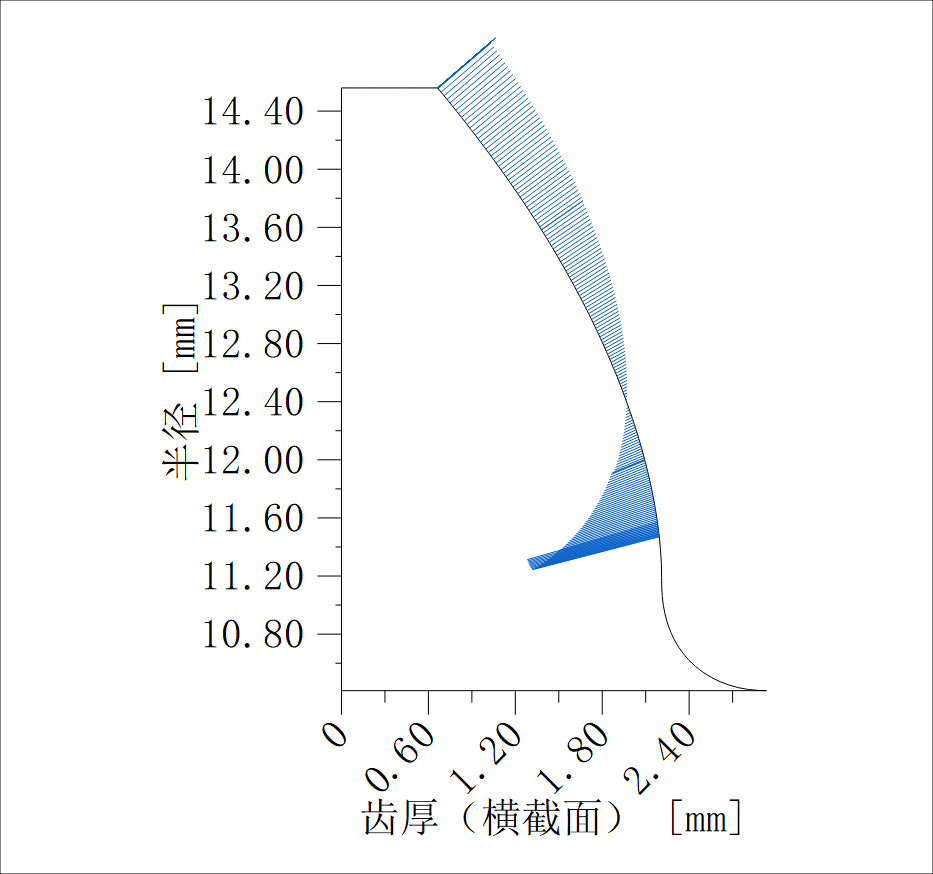

端面重合度与齿面比滑有反向的关系:从啮合图上可以看出,重合度小意味着进啮点(出啮点)离基圆切点较远,从而带来的好处是比滑会比较小。
