YK22200数控弧齿铣齿、刮齿机

borland · 发表于 2009-9-2 10:10

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

YK22200数控弧齿铣齿、刮齿机　　

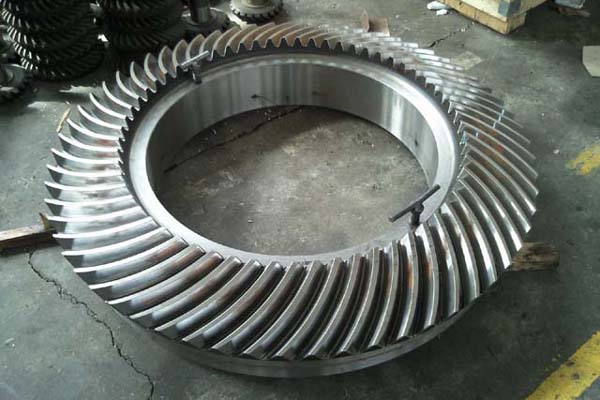

本机床是数控全闭环弧齿锥齿轮加工机床，专用于格里森齿制的弧齿锥齿轮和等高圆弧齿锥齿轮的软硬齿面的切制。最大外圆直径２m，齿轮精度5 级，齿面硬度HRC58-62，可以满足大部分行业的生产需要。
tel：158 8972 6802
e-mail：zongliliu2004@163.com

zhangjun · 发表于 2009-9-2 10:14

这是那产的？能达到五级吗？

borland · 发表于 2009-9-2 10:16

本帖最后由 borland 于 2009-9-3 13:16 编辑

1、加工齿轮能力
最大模数：30 mm
最大齿宽：350 mm
齿数范围：5-200
最大大轮节圆直径（典型的350螺旋角大轮）
最大刀盘直径：50 寸
在下列传动比情况下：
2:1 Ф1763.2 mm
5:1 Ф1933.05 mm
10:1 Ф1988.56 mm
刀盘直径 21-50 寸

2、机床规格
X-水平移动-450～650 mm
移动速度0～120 mm/min
Y-垂直移动±780 mm
移动速度0～120 mm/min
Z-滑座行程0-1000 mm
移动速度0～120 mm/min
水平轮位1000 mm
A-工件主轴通孔直径Φ300 mm
工件主轴锥孔锥度1：20
B-根锥角 0-90°

3、电气系统

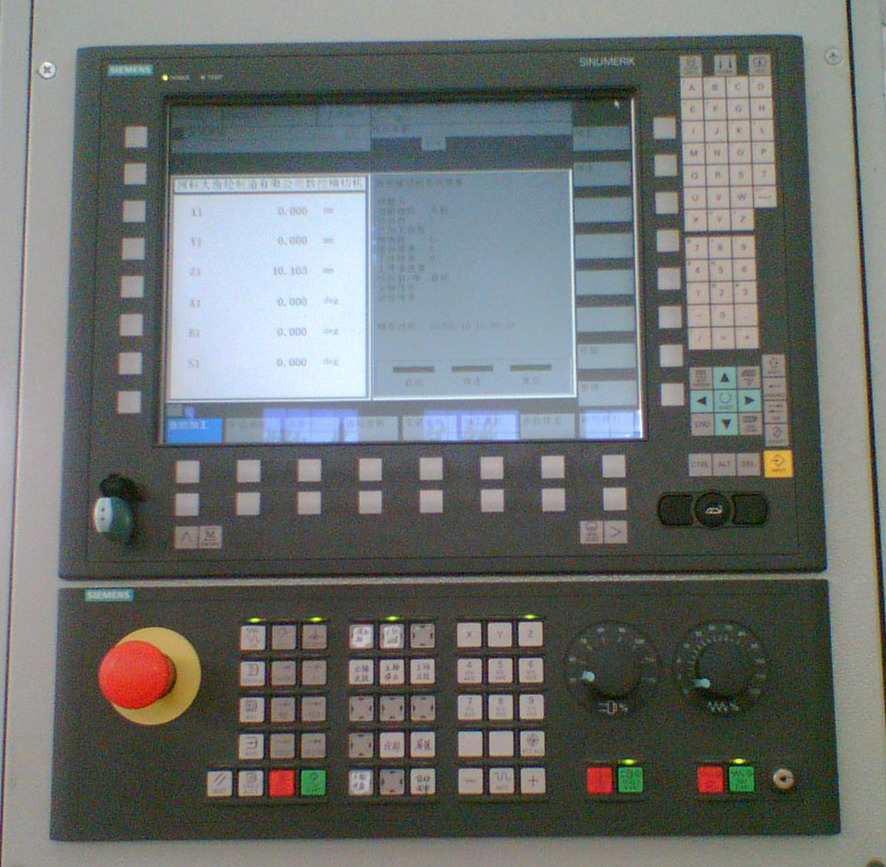

数控系统：西门子840D数控系统显示屏：15”、手持盒
刀盘主轴电机功率： 37KW 主轴伺服电机
刀盘主轴转速： 0～40r/min
X-Y-A轴驱动电机：三台
B-根锥角轴驱动电机：一台
Z轴数字油缸驱动电机：一台
整机配置运动部件润滑油路、液压装置冷却机、铣削加工冷却油路；
电气柜内部冷却装置；

4、占地面积及重量
机床长×宽×高 6750×4300×4200
机床净重量：84.6吨

zhangjun · 发表于 2009-9-2 10:20

请问机床是那生产的。

borland · 发表于 2009-9-2 10:22

本帖最后由 borland 于 2009-9-3 13:04 编辑

在原来的工作单位设计的，我开发了软件部分

zhangjun · 发表于 2009-9-2 10:32

本帖最后由 zhangjun.6666 于 2009-10-12 08:01 编辑

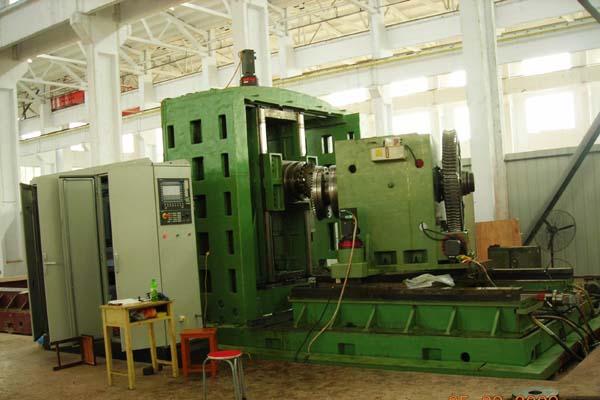

有没有一张完整的机床图片

panyihao · 发表于 2009-9-2 21:06

我也想看，我想大家都想看，楼主就不要卖关子了。

panyihao · 发表于 2009-9-2 21:11

我自己在网上搜的，楼主请不要见怪！

borland · 发表于 2009-9-3 13:00

本帖最后由 borland 于 2009-9-3 13:03 编辑

自主开发了螺旋锥齿轮数控加工专用系统，可以自动计算调整卡，只需要输入基本的齿轮参数就行了，加工过程全自动化操作，基本上就是按一些按键就可以了。

borland · 发表于 2009-9-6 15:08

呵呵，不好意思，俺的优盘还在上面呢
