齿形齿向修形效果对比

freak · 发表于 2013-3-20 10:59

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

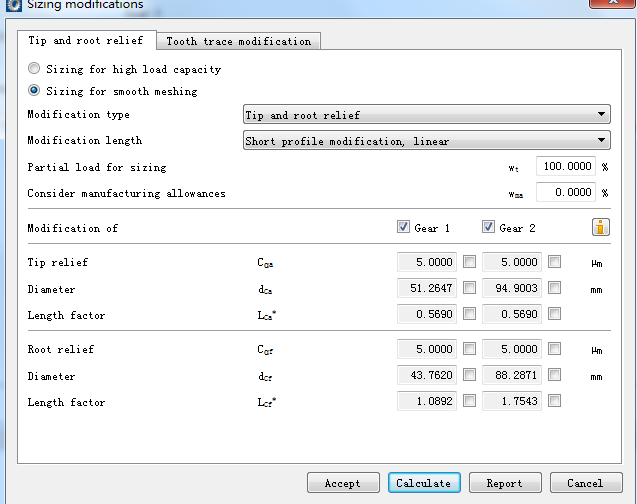

修形是通过KISSsoft-2012来对比效果的，主要是初步比较了分别对gear和pinion齿顶修缘、齿根修缘、齿向鼓形对运转过程中法向力分布的影响，：

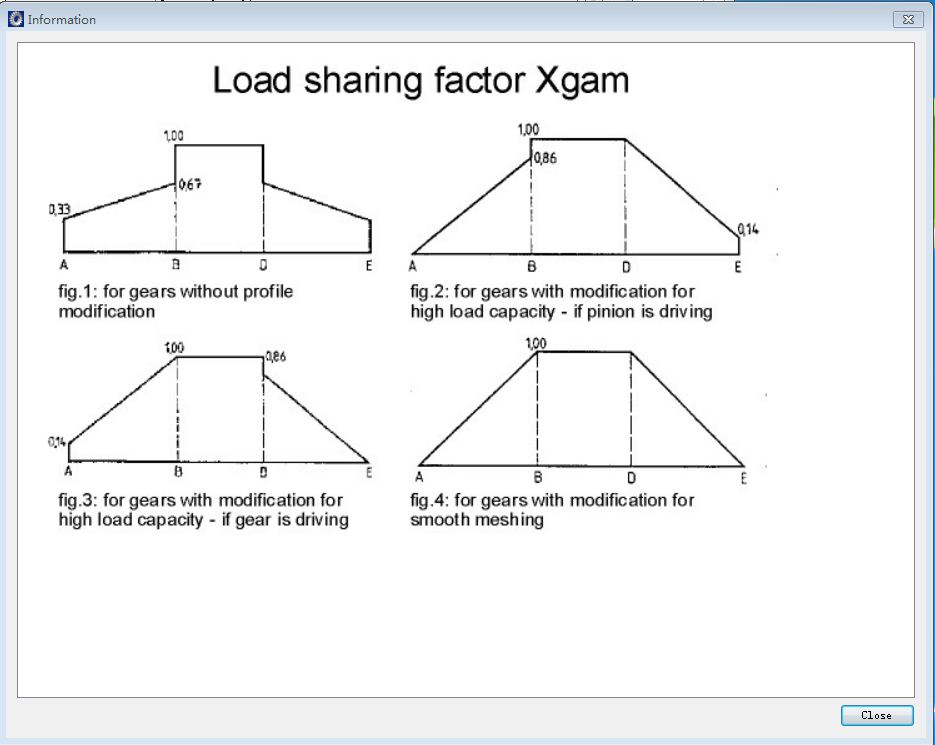

下图为根据修形目的地不同（高承载能力或运转圆滑）所追求的不同载荷分布图：

齿形齿向修形效果分析.xls (984.5 KB, 下载次数: 220)

freak · 发表于 2013-3-20 11:05

另外提个小问题，KISSsoft齿廓控制图中，dSm: Midpoint of the functional profile（功能齿廓中点）是如何得到的？我计算了下，发现dSm不是dFa与dNf的中点，也不是与dFf的中点，请知道的大侠指点！

chenkunqiang01 · 发表于 2013-3-20 11:31

不懂，多逛逛，多看看，多学习

linsir102 · 发表于 2016-7-25 15:49

前辈你这齿轮模数多少？

freak · 发表于 2016-7-25 17:17

linsir102 发表于 2016-7-25 15:49
前辈你这齿轮模数多少？

2~3mm左右的，

linsir102 · 发表于 2016-7-26 09:01

freak 发表于 2016-7-25 17:17
2~3mm左右的，

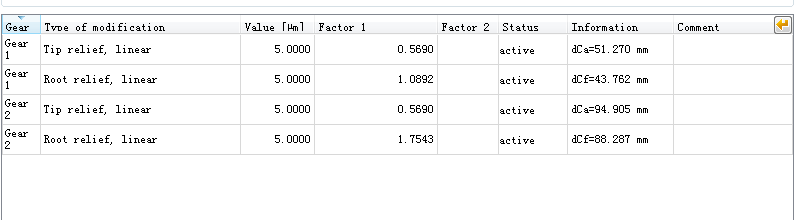

昨晚我也用KS验证了下，模数3模数，确实平缓了些，但是我只齿形修形，修形方式流畅修形

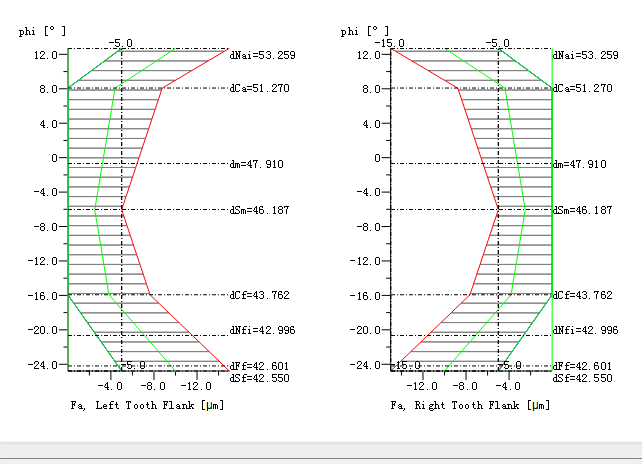

并且我有一个地方看不太懂，请指教！修形结果（第三张）感觉像是折线方式修形一样！

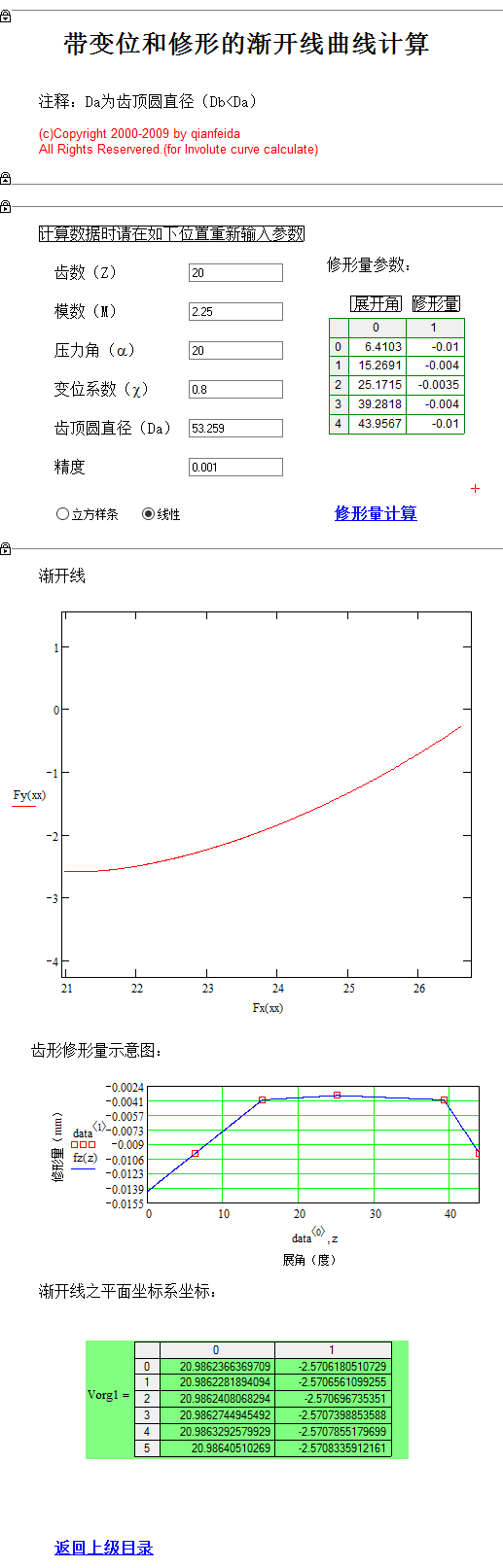

但是按这图片（第二张）显示好像是渐开线修形方式，最后，这LCa的数值单位是毫米（mm）还是以模数为单位？
如果是模数为单位图纸上又该如何表示！

sljcx03 · 发表于 2016-12-25 10:29

真心看不懂，要多多学习

freefreemen · 发表于 2016-12-31 09:07

按修形量画了一个齿

Drawing1.rar (44.96 KB, 下载次数: 21)

liuguangro73031 · 发表于 2017-1-3 08:22

不懂，汗颜，多看看，多学习

freefreemen · 发表于 2017-1-3 19:43

刚研究了一下，kiss也是能输出修形齿形的
