求算变位系数

5839399 · 发表于 2009-8-24 09:27

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 5839399 于 2009-8-24 09:28 编辑

法向模数0.79633
轴向模数0.8
头数1
法向齿形角15度
端面齿形角15.066度
分度圆直径8.3
导程角5度30分20秒

M值为10.4 针径为1.8

流得滑333 · 发表于 2009-8-26 15:08

变位系数为0，外径9.9;直径系数10.375

woodee · 发表于 2009-8-27 17:00

变位系数为0，外径9.9；
这是个减薄齿蜗杆。
齿厚是标准的0.575倍。

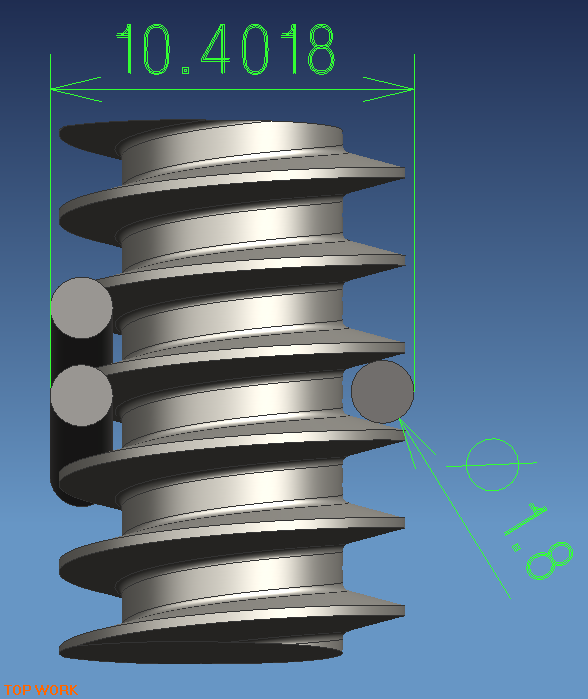

见下图：
