请教齿轮装配的侧隙测量方法及工具

dyj01 · 发表于 2009-8-17 12:40

您需要登录才可以下载或查看，没有账号？注册

x

单位有二级圆柱圆锥齿轮减速机，对安装后的侧隙有要求，但不知道侧隙的测量方法及所需工器具，请问哪位能够进行指教？

吕世祥 · 发表于 2009-8-18 07:37

1.直接用塞规测量
2.用百分表测量：固定一齿轮，把表针指在另一齿轮上并摆动这个齿轮，这时表针移动的读数就是齿轮副的侧隙，不过架表还是要点经验的。

DFM · 发表于 2022-4-13 08:06

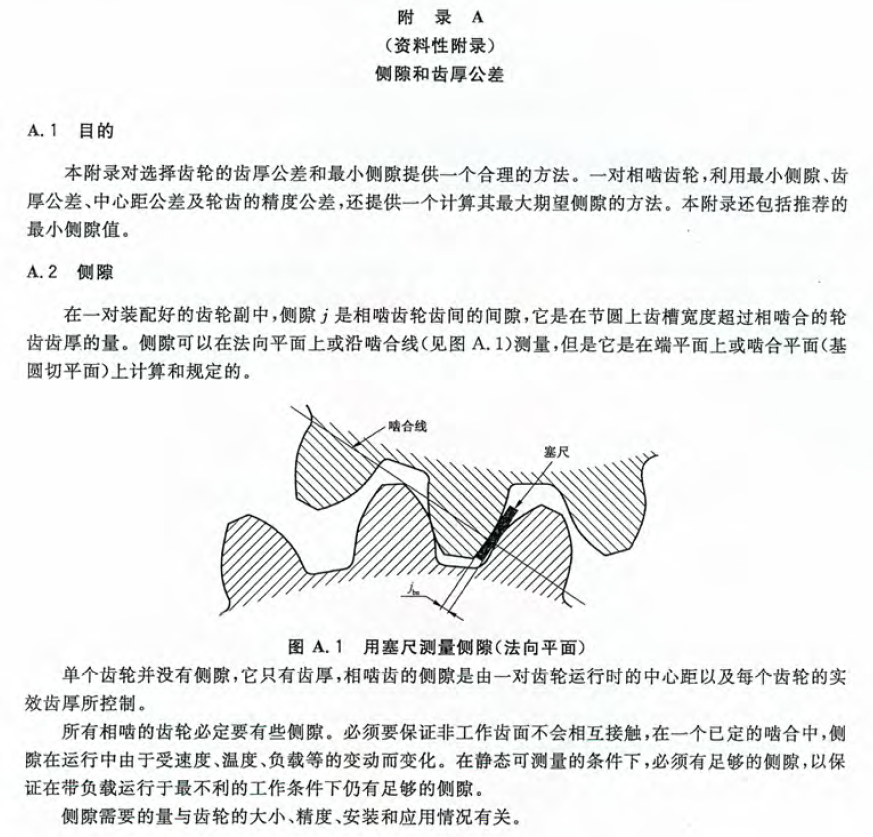

看齿轮手册/GB18620，有详细描述。

zengxiaodong · 发表于 2022-4-13 08:18

用压铅法测量最方便且准确，具体办法就是用软性金属（例如保险丝）卷入齿轮非啮合面中，然后测量被压扁金属的厚度。

zengxiaodong · 发表于 2022-4-14 09:01
