弧齿螺旋锥齿轮副的设计及三维建模（第二部份）

hyfjy

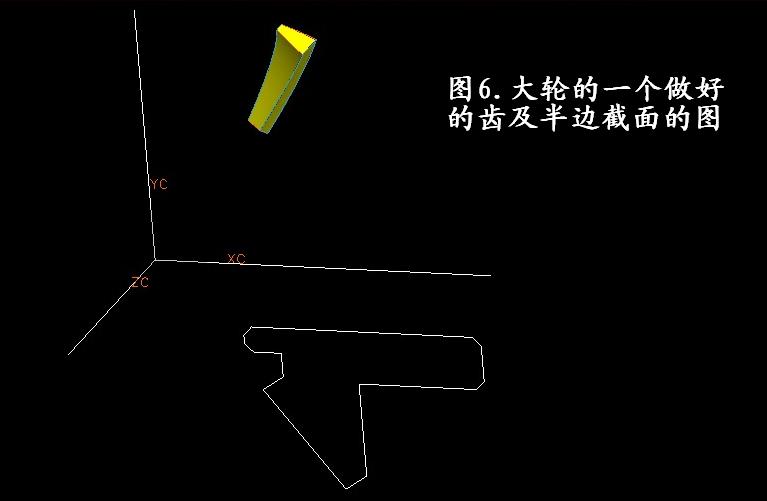

图6是大轮的作好的一个齿及半边截面图。

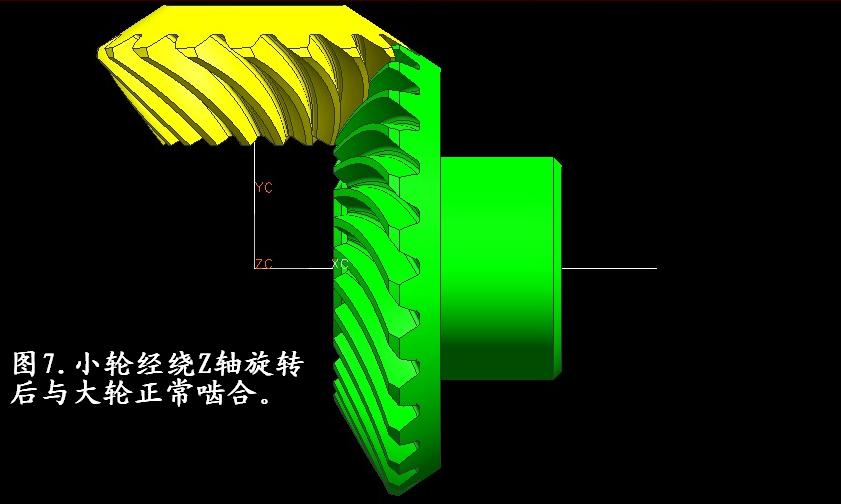

大轮的作法与小轮完全一样，做完大轮后可以发现要根据这对齿轮副的齿数旋转大轮或小轮，一般如果小轮是奇数齿则旋转小轮到Y轴上，如果都是偶数齿那再看除以2 后的结果，是奇数齿的旋转到Z轴上，用这种方法都能使这对齿轮顺利啮合的。本例中由于小轮为奇数齿，旋转到Y轴后就可以与大轮正常啮合了。图7是小轮经旋转后处于Y轴位置与大轮的正常啮合图。

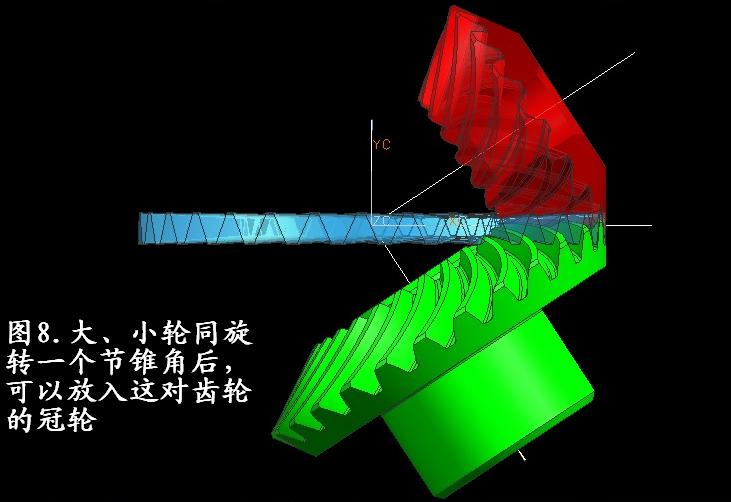

冠轮一般是一个非整数齿的假想平面齿轮，参与这对齿轮的全部共轭啮合。非整数齿的操作与整数齿是一样的，只是最后的一个齿槽要宽点而已。这个冠轮是可以与这大、小轮同时啮合的，只不过不能用那个齿槽宽点的部份参与啮合。冠轮的分度圆为一个平面的类似刀具的齿轮，它的凹、凸齿槽分别与小轮和大轮啮合。计算中发现许多计算参数都是在冠轮上进行的，如各截面的螺旋角及偏转角。作好三个齿轮的三维图后只要使啮合的大、小轮整体旋转一个分度圆锥角就可以使三个齿轮处于共轭的位置了。见图8。

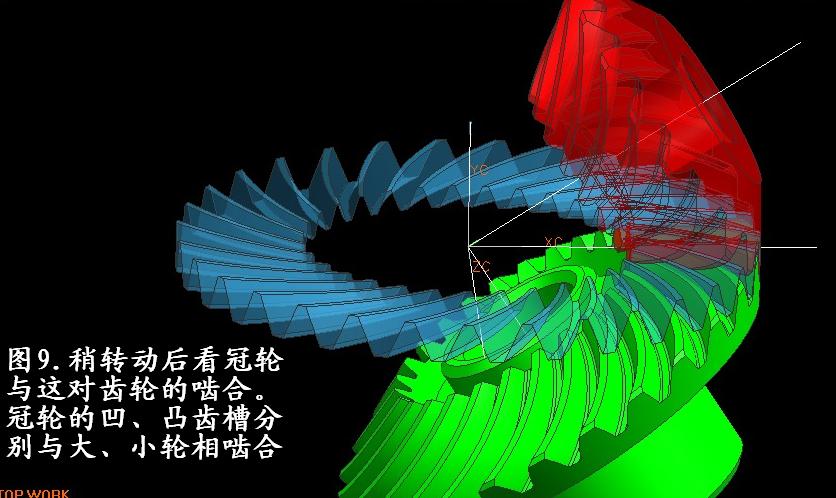

为了清楚地看到这三个齿轮的啮合情况，稍转动后见图9。





根据啮合的运动关系，可以对这三个齿轮进行运动仿真，分析干涉区域。这一文件见录像2。放大的啮合见录像3。
以上是弧齿锥齿轮副的设计及三维建模的操作。有关程序中计算齿形的设计原理，笔者将在弧齿锥齿轮副的设计与三维建模的下部份叙述，并愿与熟悉者进行深入探讨。
本人联系方法：QQ：909535665，邮箱：hyfjy@sina.com。

along2004386

如同圆柱齿轮，有一个很重要的问题。对于齿数较少的小齿轮来说，单纯的齿根到圆弧在某些时候会发生干涉，
圆柱齿轮我是用刀具模拟生成齿根过渡曲线，对于锥齿也应该这样才行，只有这样才能够确保啮合时不会发生过渡曲线干涉。
