怎样画PGT1齿形

tomtithe · 发表于 2013-1-23 17:51

您需要登录才可以下载或查看，没有账号？注册

x

请问怎样在Kisssoft画PGT1齿形,请大伙指点!谢谢!

tomtithe · 发表于 2013-1-24 23:35

怎么没有回复啊！急用啊！请指点指点吧！

tomtithe · 发表于 2013-1-26 15:03

看来老师们都不肯指教！唉！

niuershiye · 发表于 2013-1-27 10:32

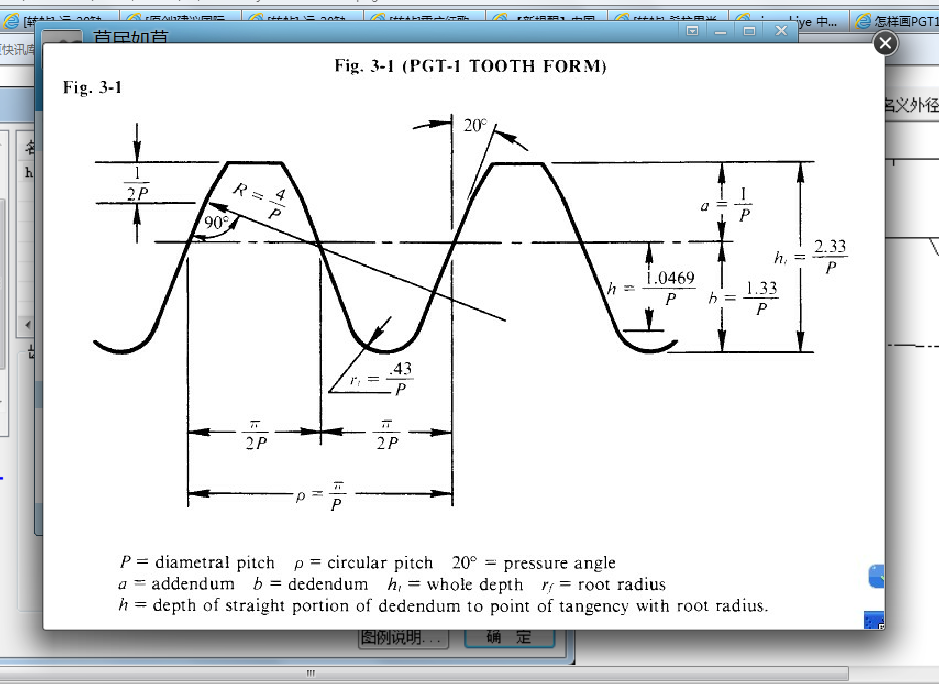

PGT 齿形，分为 1-2-3-4 四种。来源于 AGMA 1106-A97 , 基本参数一致，就是齿顶处是圆弧。
下图是 AGMA 1106-A97 的。

tomtithe · 发表于 2013-1-27 16:19

谢谢!老师指点!齿顶处是圆弧这个怎么理解?
hfp=1.33是属于PGT1的,就是这么简单吗?我还以为很复杂呢!

niuershiye · 发表于 2013-1-27 19:09

tomtithe 发表于 2013-1-27 16:19

登录/注册后可看大图

谢谢!老师指点!齿顶处是圆弧这个怎么理解?
hfp=1.33是属于PGT1的,就是这么简单吗?我还以为很复杂呢!

tomtithe · 发表于 2013-1-27 21:55

1/2P圆弧在Kisssoft上能画吗？
是不是要修缘，才做这一段弧啊！

tomtithe · 发表于 2013-1-29 14:33

请教老师用什么软件可以画这个齿形啊?
DP=24 Z=33T X=-0.3 侧隙=0.005 in. PGT1齿形.

niuershiye · 发表于 2013-1-29 17:09

tomtithe 发表于 2013-1-29 14:33

登录/注册后可看大图

请教老师用什么软件可以画这个齿形啊?
DP=24 Z=33T X=-0.3 侧隙=0.005 in. PGT1齿形.

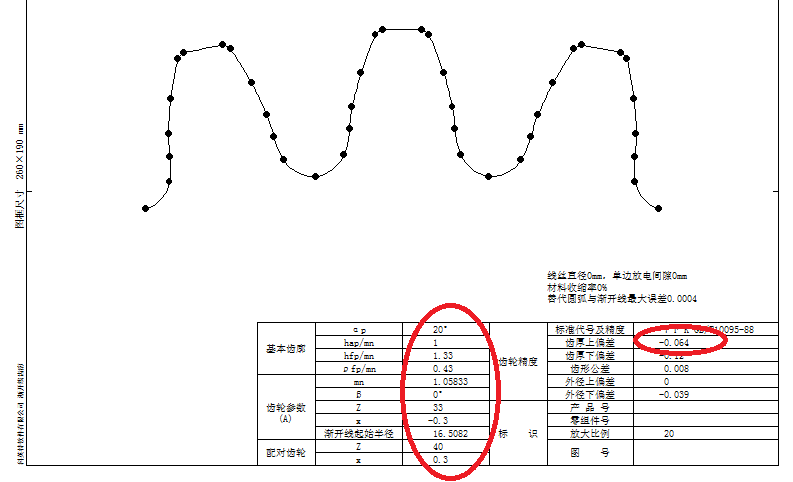

一个齿轮怎么算侧隙呀，只能简单按 GB/ Z 18620-2 平均分配啦。

kangxiaochong · 发表于 2013-1-31 16:52

niuershiye 发表于 2013-1-27 10:32

登录/注册后可看大图

PGT 齿形，分为 1-2-3-4 四种。来源于 AGMA 1106-A97 , 基本参数一致，就是齿顶处是圆弧。
下图是 AGMA ...

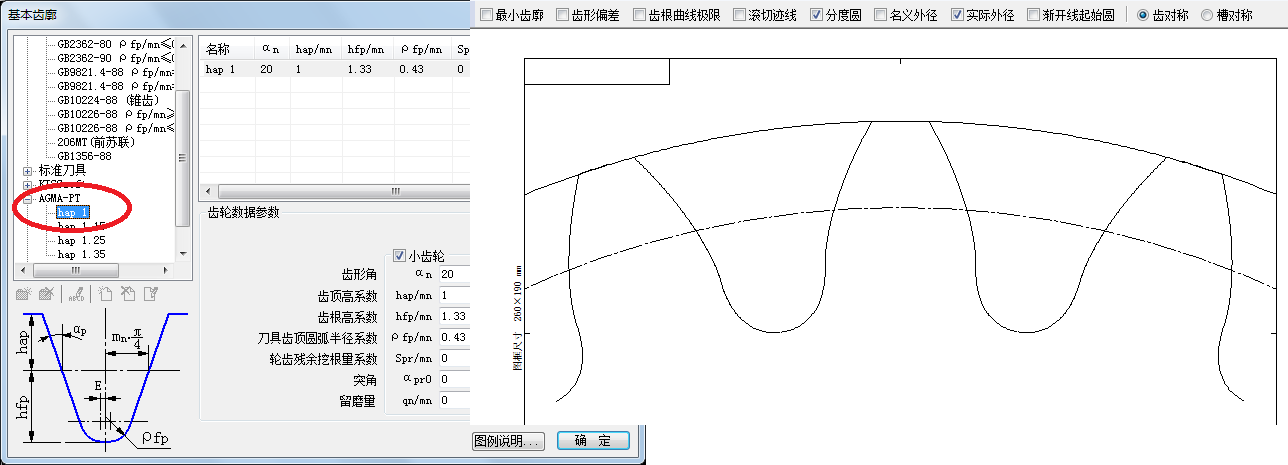

您用的这个软件是kisssoft吗看着是中文的界面希望您能告知一二非常感谢！！！
