精密蜗轮副在PROE中的运动仿真设置

hyfjy

如何在PROE中进行蜗杆副的运动仿真以看清精密蜗轮模型与蜗杆的啮合迹线是设计人员常要做的事，本人以一个模型齿数比为1比23，中心距为54.5，蜗杆的轴向模数为3，法向压力角为20度的阿基米德蜗杆副进行了运动仿真的设置。

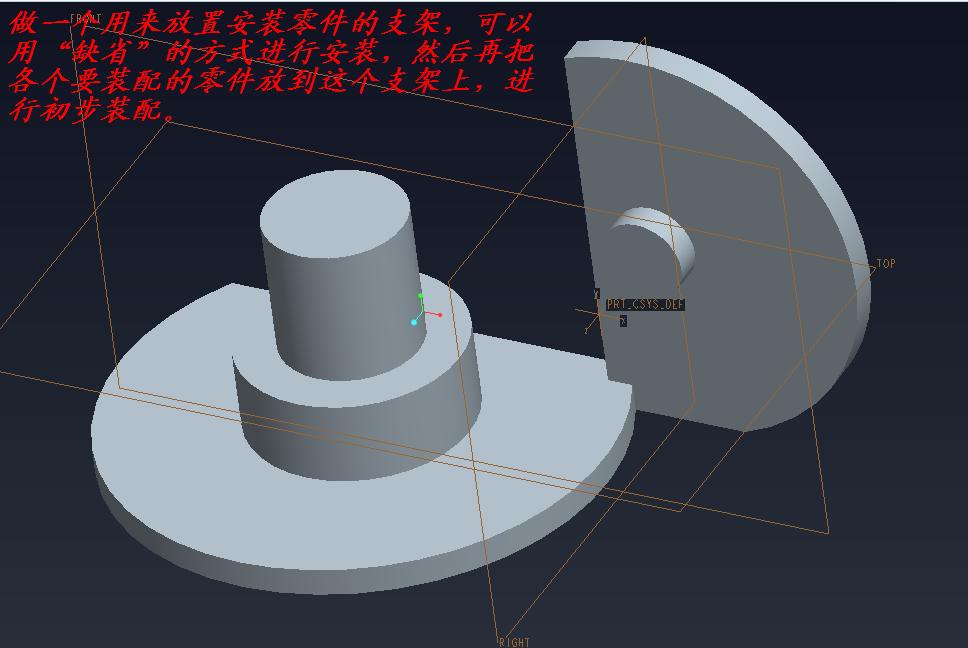

先做一个用来安装零件的支架，这样其余的零件就能正确安装了。

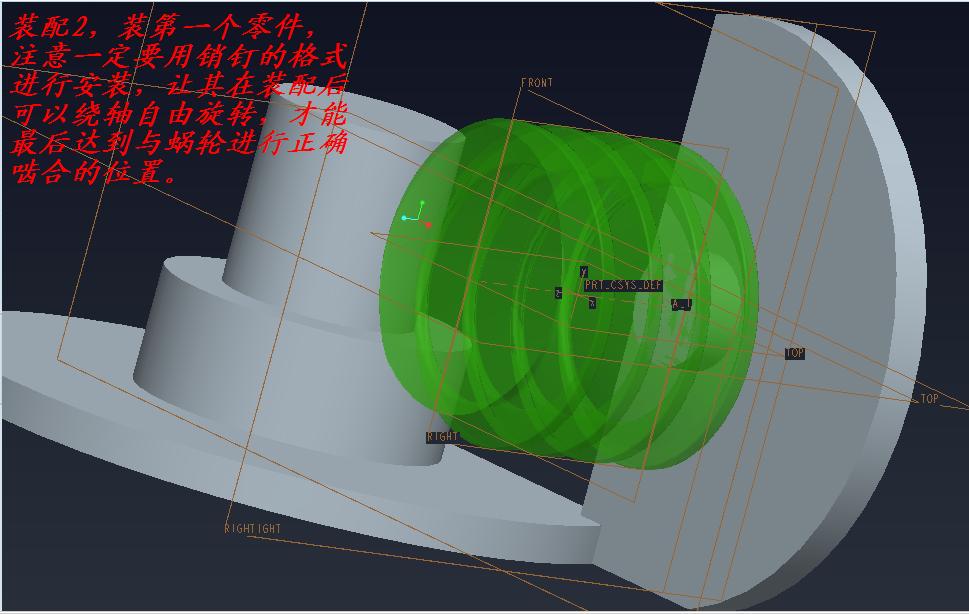

然后把蜗杆用销钉联接的方式装到支架上。

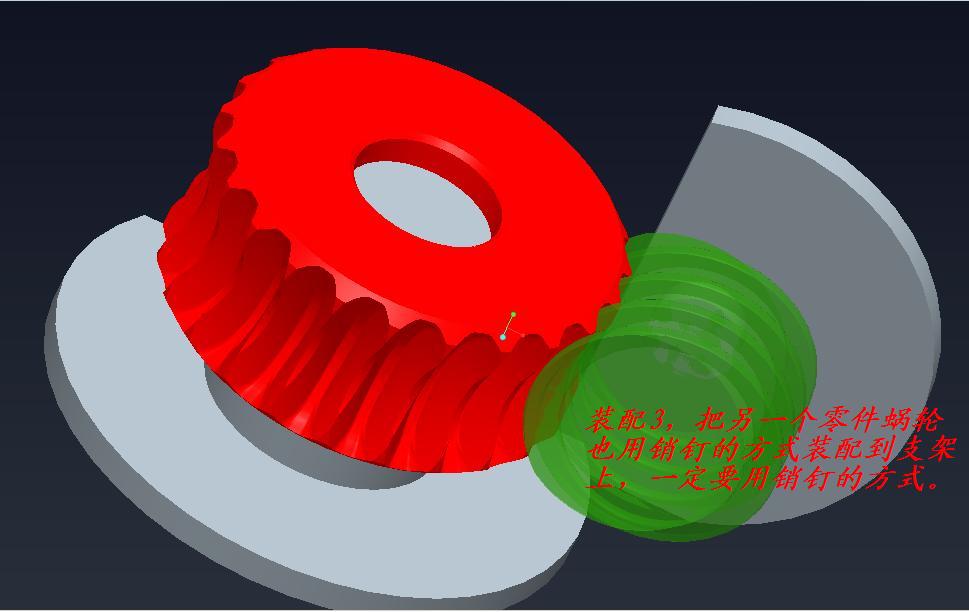

再装上蜗轮。蜗轮仍用销钉联接的方式装配到支架上。

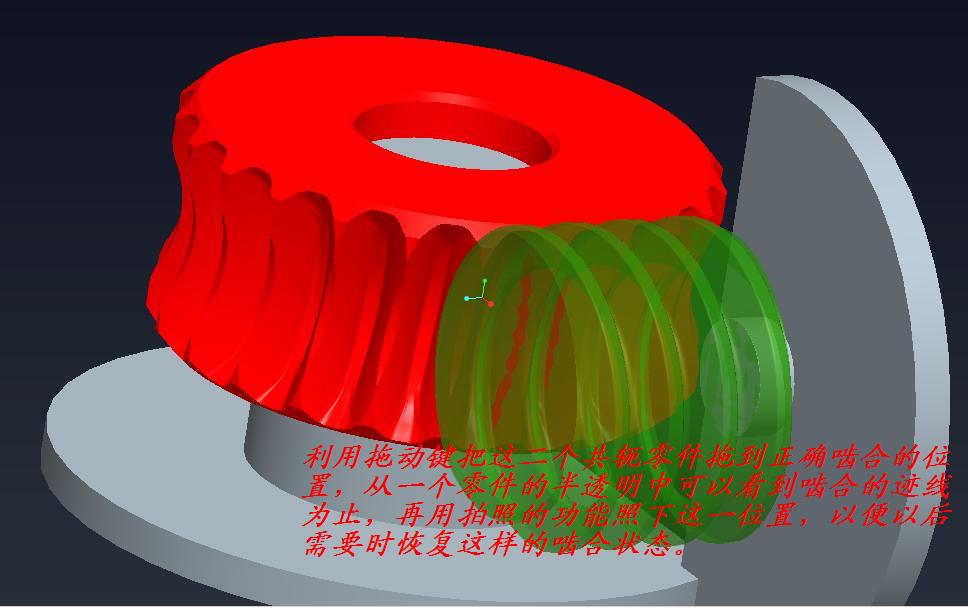

装好后用拖动的功能使得蜗杆与蜗轮在齿面上有少许的接触：

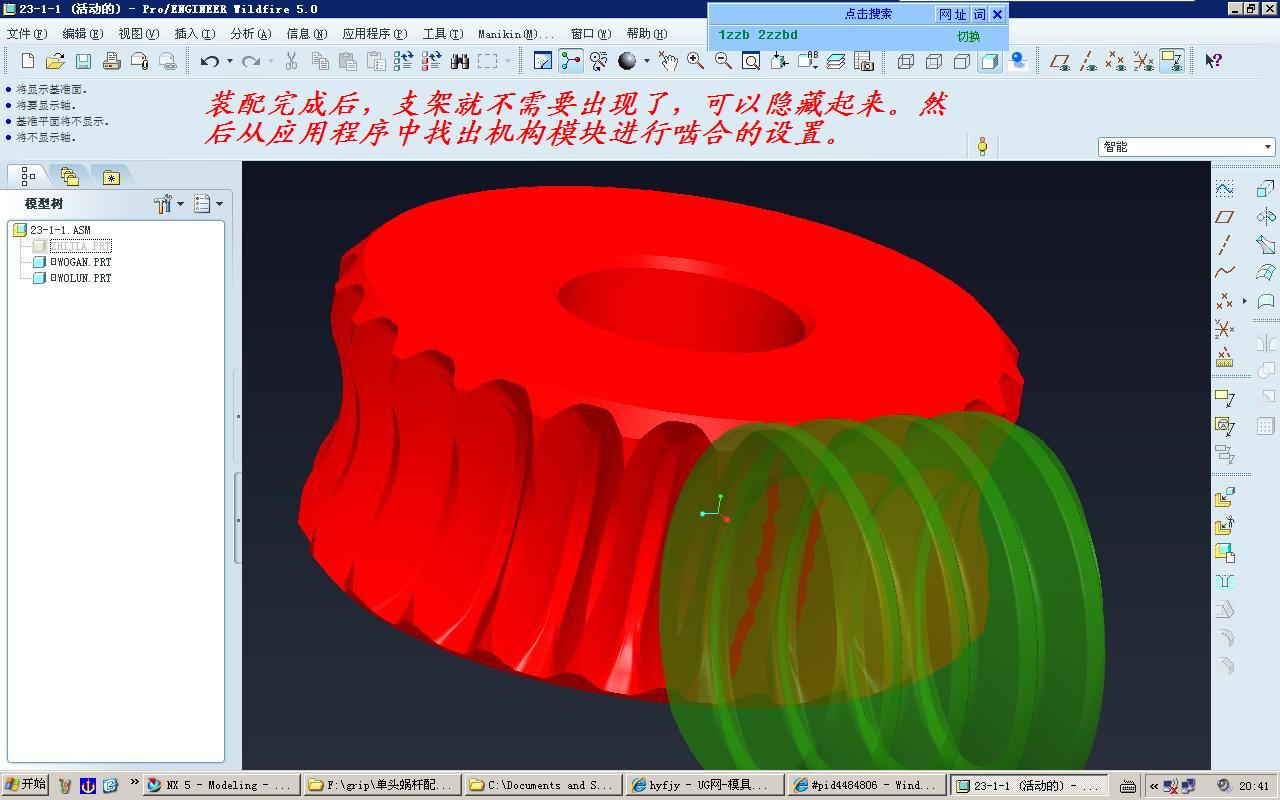

然后就不用支架了，把支架隐藏，再用拍照功能照下少许啮合的印痕，以便在需要时恢复啮合状态。




打开应用程序中的机构模块，用蜗轮啮合的格式进行啮合方式的设置，用计算得出的节圆直径及螺旋角（实际上是螺纹升角）就行了，在设置时特别要注意二个零件的轴线方向一定要符合啮合运动的要求，不然就得反转一个轴线。

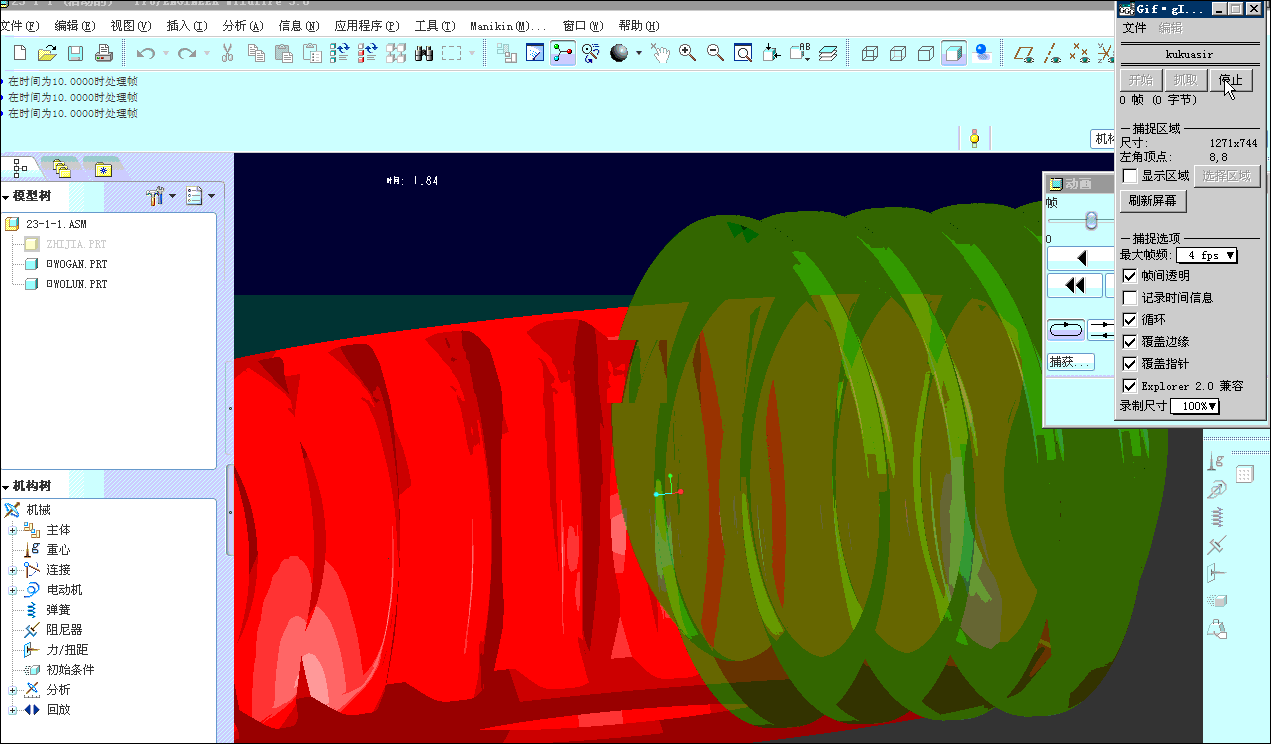

以上是啮合印痕的图片。

全部模型及运动仿真的文件压缩如下：
请注意模型是其他文件格式转到PROE中的，故没有整个建模的过程。这样要方便点。

备份.part01.rar (1.91 MB, 下载次数: 14)

2013-1-2 22:01 上传

点击文件名下载附件

备份.part02.rar (1.91 MB, 下载次数: 14)

2013-1-2 22:02 上传

点击文件名下载附件

备份.part03.rar (1.91 MB, 下载次数: 17)

2013-1-2 22:03 上传

点击文件名下载附件

备份.part04.rar (1.91 MB, 下载次数: 24)

2013-1-2 22:05 上传

点击文件名下载附件

备份.part05.rar (1.91 MB, 下载次数: 14)

2013-1-2 22:06 上传

点击文件名下载附件

备份.part06.rar (1.91 MB, 下载次数: 17)

2013-1-2 22:07 上传

点击文件名下载附件

备份.part07.rar (464.44 KB, 下载次数: 14)

2013-1-2 22:08 上传

点击文件名下载附件

欢迎有共同建模的朋友仔细察看以找出尚不足之处，共同提高。谢谢。

hyfjy

没人看？自己顶一下了。
