齿根与齿顶干涉后如何修形

wangyong008 · 发表于 2009-8-11 10:39

您需要登录才可以下载或查看，没有账号？注册

x

请教高手：mn=4 的标准齿轮 z1=57; z2=59; 中心距为225.7,不论如何进行变位都会造成两齿的齿根与齿顶互相干涉；请问修形有用吗？

天行健 · 发表于 2009-8-11 12:29

请教高手：mn=4 的标准齿轮 z1=57; z2=59; 中心距为225.7,不论如何进行变位都会造成两齿的齿根与齿顶互相干涉；请问修形有用吗？
wangyong008 发表于 2009-8-11 10:39

登录/注册后可看大图

请问楼主标准齿轮4模57齿与59齿得中心距是225.7吗?能装得下去?

niuershiye · 发表于 2009-8-11 13:43

这个设计，不符合常规设计方法。

wangyong008 · 发表于 2009-8-11 13:44

我所说的标准的意思是指齿顶高系数为１，顶隙为0.25　的齿轮，不好意思没说完整

wangyong008 · 发表于 2009-8-11 13:45

是的，是不太适合常规的方法，所以有望高手们求解

niuershiye · 发表于 2009-8-11 14:02

本帖最后由 niuershiye 于 2009-8-11 14:05 编辑

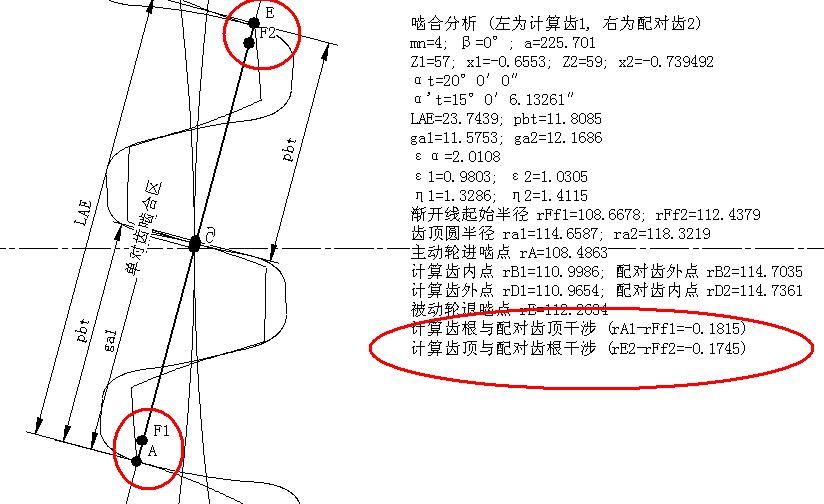

按照现在的数据，总变位系数《-》的太多，基本上没有这么设计的。

F1、F2 为两个齿轮渐开线起始点， A --- 进啮点， E---- 出啮点。

现在 A、E 处都不是渐开线。

========================
一定要这样做的话，建议你齿顶倒角。

wangyong008 · 发表于 2009-8-11 14:14

果然高手现身说法，太感谢了，我现就是想齿顶倒角的方法来解决，就是不知采取哪一种倒角计算方式

大哥能否指明前进的方向？

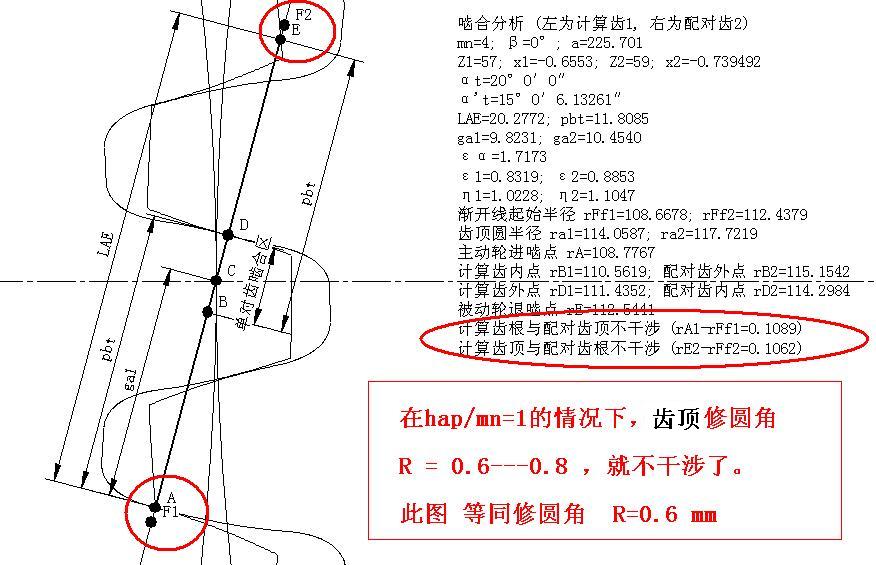

niuershiye · 发表于 2009-8-11 16:07

本帖最后由 niuershiye 于 2009-8-11 16:10 编辑

果然高手现身说法，太感谢了，我现就是想齿顶倒角的方法来解决，就是不知采取哪一种倒角计算方式

大哥能否指明前进的方向？
wangyong008 发表于 2009-8-11 14:14

登录/注册后可看大图

wangyong008 · 发表于 2009-8-11 20:03

谢谢指教，受益太多

xuyehai · 发表于 2009-8-14 20:47

厉害，受教了
