用行星轮系实现摆动(正反转)

jiajia_nj · 发表于 2007-6-7 16:33

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

如下图,WW型行星轮系.

齿轮1,2,3,4是普通的圆齿轮行星轮系情况下,
当系杆H匀速转动时,齿轮4只能朝一个方向转动(或顺时针,或反时针).

而将齿轮1,齿轮2换为非圆齿轮时,齿轮4可以实现正转--停--反转.
这是普通的圆齿轮行星轮系所无法做到的.

[ 本帖最后由 jiajia_nj 于 2007-6-7 16:34 编辑 ]

chen_yh · 发表于 2007-6-7 17:11

在国外展会上看到过实物模型，确实如楼主所说的那样。希望大家能多发这样的资料，能给人耳目一新的感觉。

C791218 · 发表于 2007-7-27 06:42

这样的资料给人耳目一新的感觉。

jiajia_nj · 发表于 2007-8-10 09:58

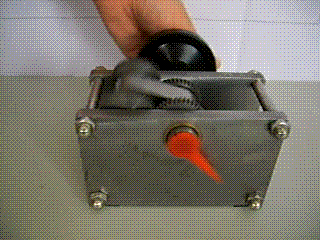

正反转的实现(动画)

mwj921 · 发表于 2008-5-5 09:24

新人，多学习，多看资料，多下资料，谢谢。

jysbzt · 发表于 2008-5-5 10:40

呵呵 .

pangpanghui · 发表于 2008-6-14 20:18

:) 随便看看，到处看看学习

lmxwxh · 发表于 2009-4-24 09:36

角度好像不可调

zzh8500 · 发表于 2009-11-13 13:38

角度可以通过调整椭圆齿轮的节曲线来进行调节的

rijiu605 · 发表于 2010-1-27 15:39

新人，多学习，多看资料，多下资料，谢谢。
