类似行星齿轮传动，大家都来看看

64590831

高人 指点下  这种 齿轮机构 应该 叫 什么
和通常的行星齿轮传动有何优劣势

点击图片可放大！

64590831

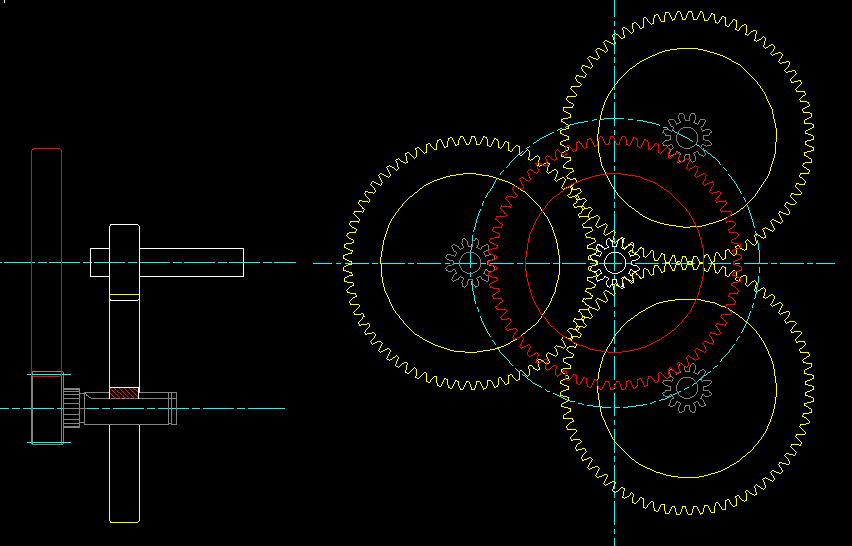

齿轮结构侧面图和俯视图中颜色一一对应

niuershiye

像 同轴分流减速 。
侧视图看不全 。

64590831

看的清楚的
点击图片 不是很清楚的么

niuershiye

看的清楚的
点击图片 不是很清楚的么
64590831 发表于 2009-8-10 18:10


登录/注册后可看大图

看清楚了。
中间白色小齿（主动）带动三个黄色大齿 ，与黄齿同轴的三个小齿驱动同一个红齿，返回到同轴。
-------------------
就是同轴分流 。将中心距等参数写全，给你核算一家伙 。

64590831

东西我已经做出来了
不怕版主见笑，设计这个齿轮结构的时候，我还不知道有这种方式的已经存在
误打误撞的做了个，没想到已经有这种传动方式了
那既然有了，我很想知道该种传动 与 单级圆柱齿轮传动  以及 行星传动 有何优劣势？
我们单位的测功机 最大只能到 30牛米  电机真正的数据无法获得
只好拜求高手，赐教小弟。

admin

单从一个传动来看，就是普通的两级减速。只是分成3个方向一起做两级减速，强度会好点，也就是能承受的扭矩会大点，但是齿轮的齿数应该有讲究，比如中心的两个齿轮齿数应是3的倍数。实物我见到过。

一下子看不明白的，可以这样看：中心的白色小齿轮作为输入轴小齿轮，中心的红色大齿轮作为输出大齿轮。

64590831

是的，是的
管理员和版主说的都很对，实质上就是普通二级传动，只是第二级在白色小齿轮的三个不同方位而已
我们单位是专业生产有刷电机，主要是在150，120电机上配齿轮结构，另外厚度上又有相关要求
所以齿轮结构不可能太厚，至于普通行星结构不适于我们的150，120电机（单级的话，外圆太大，双级的话，厚度太厚），所以一般采用普通2级传动（单齿），但是有客户反映，一些在重载荷下有断齿情况
为此就想着减小齿轮负担的简单想法，试做了个。
我们的150电机转速 2800转/分，齿轮传动比40，电机在测试中得知在130W时，扭矩就达到30牛米
150电机是36v 300w的，由于测功机最大扭矩只能到 30牛米，所以 数据只停留在 130w的时候，下面的情况不得而知。
但是可以做一些推想，请各位高手发表下看法~~~~
另外此种传动和普通行星传动有何优势？
还要弱弱的问一下，普通行星结构会增大电机的扭矩么，我的意思是在传动比相同的情况下，单齿2级传动和
行星机构（有3个齿的那种）
望请指教，不盛感激！
