何为 “功能齿厚”和“接触迹线”

DF_gear_ge · 发表于 2012-12-18 14:58

您需要登录才可以下载或查看，没有账号？注册

x

功能齿厚是不是分度圆上的齿轮厚度？
两个齿轮啮合时，接触迹线是不是啮合轨迹线？

可能问题比较简单，但肯求大家耐心解答，谢谢了！

cql0551 · 发表于 2012-12-18 18:46

接触迹线就是齿面啮合轨迹线，功能齿厚是用经标定的测量齿轮在径向综合(双面)啮合测试中得到的最大齿厚值。这种测量包含了齿廓、螺旋线、齿距等要素偏差的综合影响,类似于最大实体状态的概念,它不可超过设计齿厚。

cql0551 · 发表于 2012-12-18 20:35

不客气，相互帮助嘛！呵呵

DF_gear_ge · 发表于 2012-12-19 14:15

cql0551 发表于 2012-12-18 20:35

登录/注册后可看大图

不客气，相互帮助嘛！呵呵

谢谢了哈！

zengxiaodong · 发表于 2023-1-30 16:39

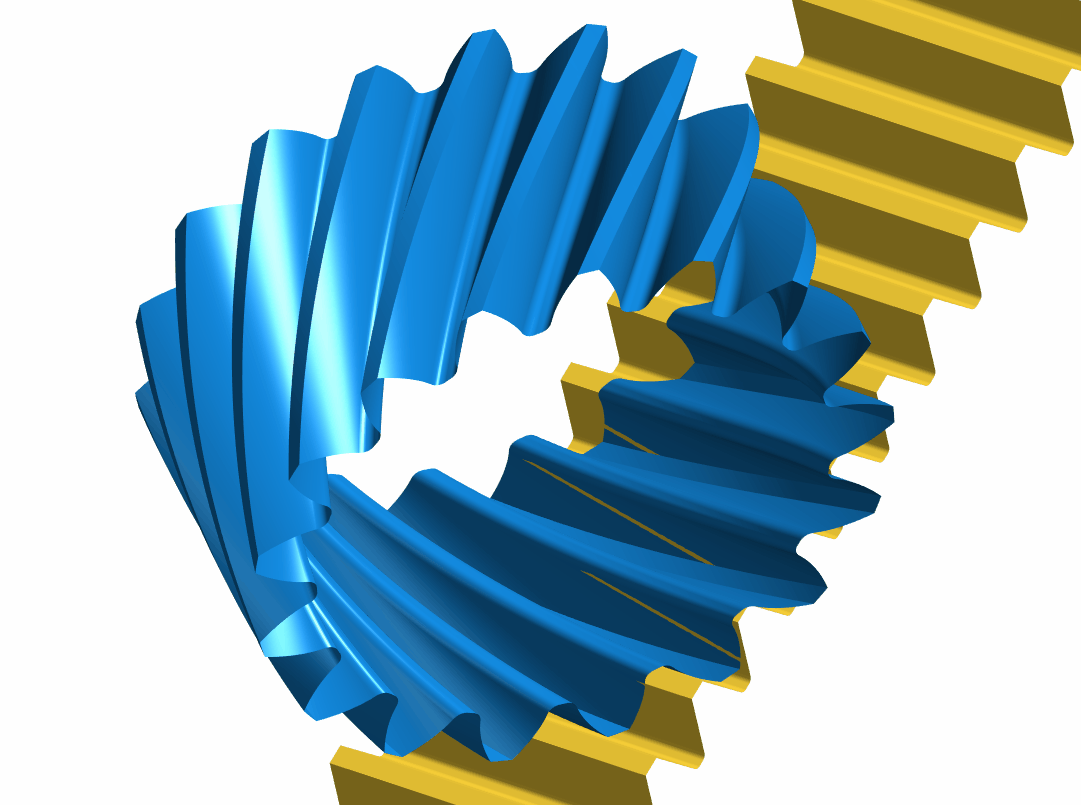

空间交错齿轮齿条接触迹线


liulun19891214 · 发表于 2023-2-13 20:21

讲的很专业，学习了。

hongjiqiao · 发表于 2023-2-16 18:58

牛逼，专业的人做专业的事。

zengxiaodong · 发表于 2023-2-17 08:30

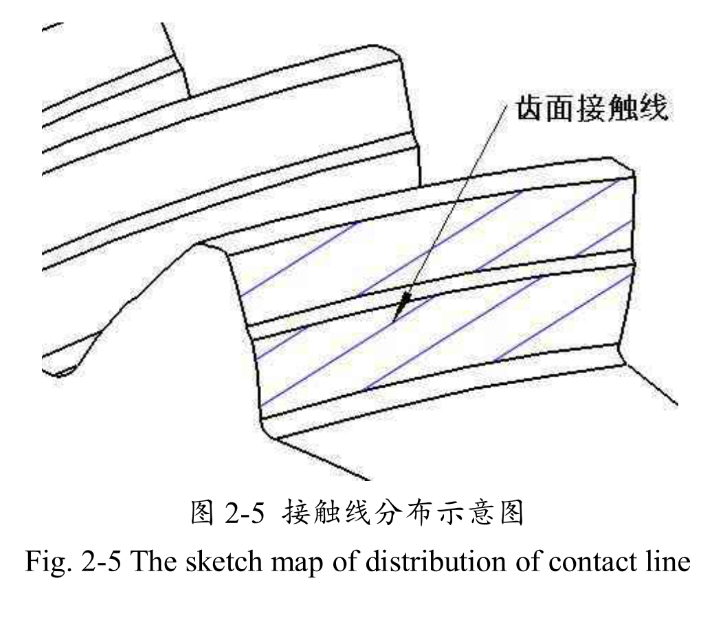

分阶式双渐开线齿轮接触迹线


mwp2022 · 发表于 2023-2-17 11:30

cql0551 发表于 2012-12-18 18:46
接触迹线就是齿面啮合轨迹线，功能齿厚是用经标定的测量齿轮在径向综合(双面)啮合测试中得到的最大齿厚值。 ...

一般花键上要测功能齿厚，齿轮好像没搞过

hrxiaokang · 发表于 2023-2-17 18:13

直齿就是标准的
