请教滚齿机的操作方法

陈军 · 发表于 2009-8-2 17:36

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

各位前辈,本人刚买了一台二手上海机床厂生产的Y35滚齿机,因以前没有接触过此类机械,不知道怎么用,请各位前辈指教.挂轮怎么计算,有没有挂轮表或计算公式,谢谢

杨大侠 · 发表于 2009-8-2 18:54

机床的操作很简单,见义你去你附近的厂家看看滚齿工操作就可以了,在这里就不要说了,机床的分齿定数,滚直齿时是24*Z刀/Z工,(式中Z刀是滚刀的头数,Z工是加工工件的齿数.),滚斜齿时分齿定数是48*Z刀/Z工.如果你买的是老的Y3150的话,差动定数是8.3556346,如果你买的是近期出的Y3150/3滚齿机的话,差动定数是8.355615.

陈军 · 发表于 2009-8-3 09:41

谢谢杨大侠,我买的是以前出的Y35的滚齿机,最大5M,请指教

罗文 · 发表于 2009-8-3 12:45

3# 陈军

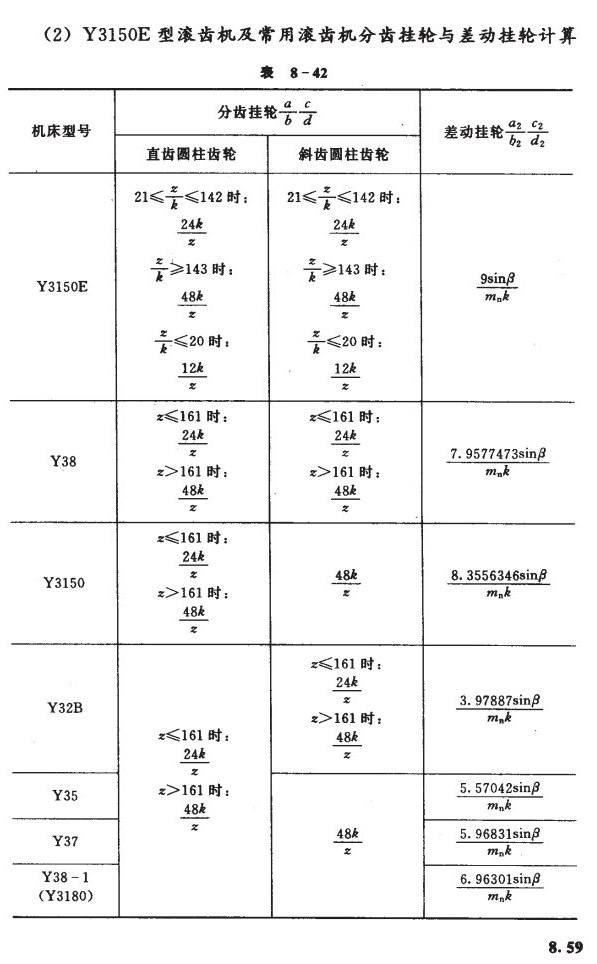

书上有介绍，见金属切削手册[第三版] ，贴图如下：

顾顾 · 发表于 2009-8-13 15:25

说明书上有定数，你应该找卖家把说明书拿到
