一组啮合齿轮（底速传动）中心距怎么定？

2008adu · 发表于 2009-7-25 18:41

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 2008adu 于 2009-7-25 18:43 编辑

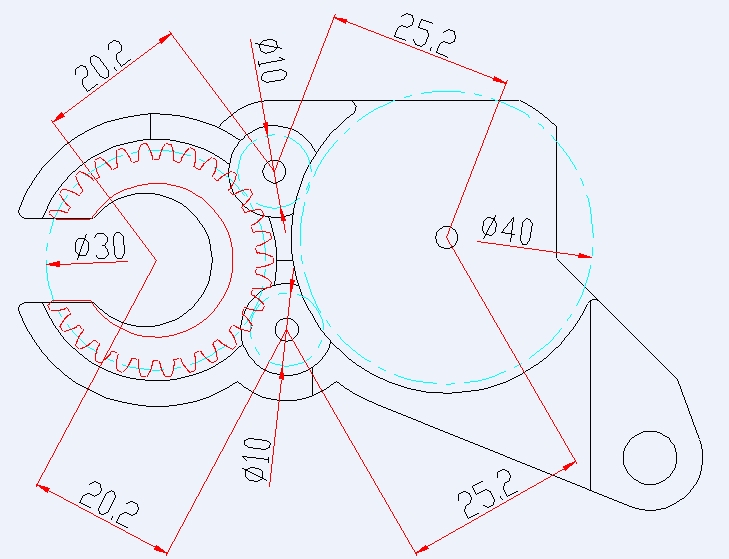

4个齿轮的模数m=1
压力角都为20度
齿数从左至右依次为30、10、40
请教各位前辈，如上图所示的20.2和25.2的中心距是否合理，两个小齿的摆放位置是否对开口的那个齿轮传动有影响
另外齿厚的公差该怎么取

10齿和40齿的为粉末冶金。

2008adu · 发表于 2009-7-26 12:34

等了一天还是没有消息，版主应该关注下。

阿懵 · 发表于 2009-7-27 08:35

10齿的小轮仅仅是过渡惰轮，对传动没有什么影响！中心距应该是对的。但是不一定是最好的。有时候中心距主要是为了改变为系数，善传动的质量二设定的。

ronaldcheng · 发表于 2009-7-27 08:57

楼主这个结构是你自已设计的吗?如果是的,那你真的是非常聪明!这个结构很巧妙!

shchx · 发表于 2009-7-27 10:58

怎么没有公差？
考虑一下设计尺寸，算一下平面尺寸链。

2008adu · 发表于 2009-7-27 14:34

是自己设计的，但是转动那个红色的齿轮时，总是会顶住小齿，现在还是想不出好的办法解决。

2008adu · 发表于 2009-7-27 14:40

“阿懵 ”10齿的小轮仅仅是过渡惰轮，对传动没有什么影响！中心距应该是对的。但是不一定是最好的。有时候中心距主要是为了改变为系数，善传动的质量二设定的。

能说说有什么更好的方案吗，因为红色的那个齿轮到了小齿轮那个地方老是会顶住。“阿懵 ”有没有好的办法？
急。。。:'(

ronaldcheng · 发表于 2009-7-27 15:25

本帖最后由 ronaldcheng 于 2009-7-27 15:43 编辑

把中心距做成可调的试试看!为什要做成20.2和25.2呢?30齿和40齿的中心距是多少?

mrmrw · 发表于 2009-7-29 11:35

不知道楼主这个设计中两个小齿轮用来做什么用？
如果仅仅是惰轮那就最好还是取消掉。这是因为两个惰轮同时和两边的两个齿轮啮合，很容易造成卡死！如果想要避免，就要学习一下行星齿轮的设计，行星轮是浮动的才行！
还有一点，齿厚偏差要处理到位，中心距在这种情况下只能取正负差，易于装配！

顾顾 · 发表于 2009-7-29 15:04

把两小齿之间的距离加大一点试试
