利用Solidworks画滚刀问题求解！

deathen · 发表于 2012-10-22 14:37

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

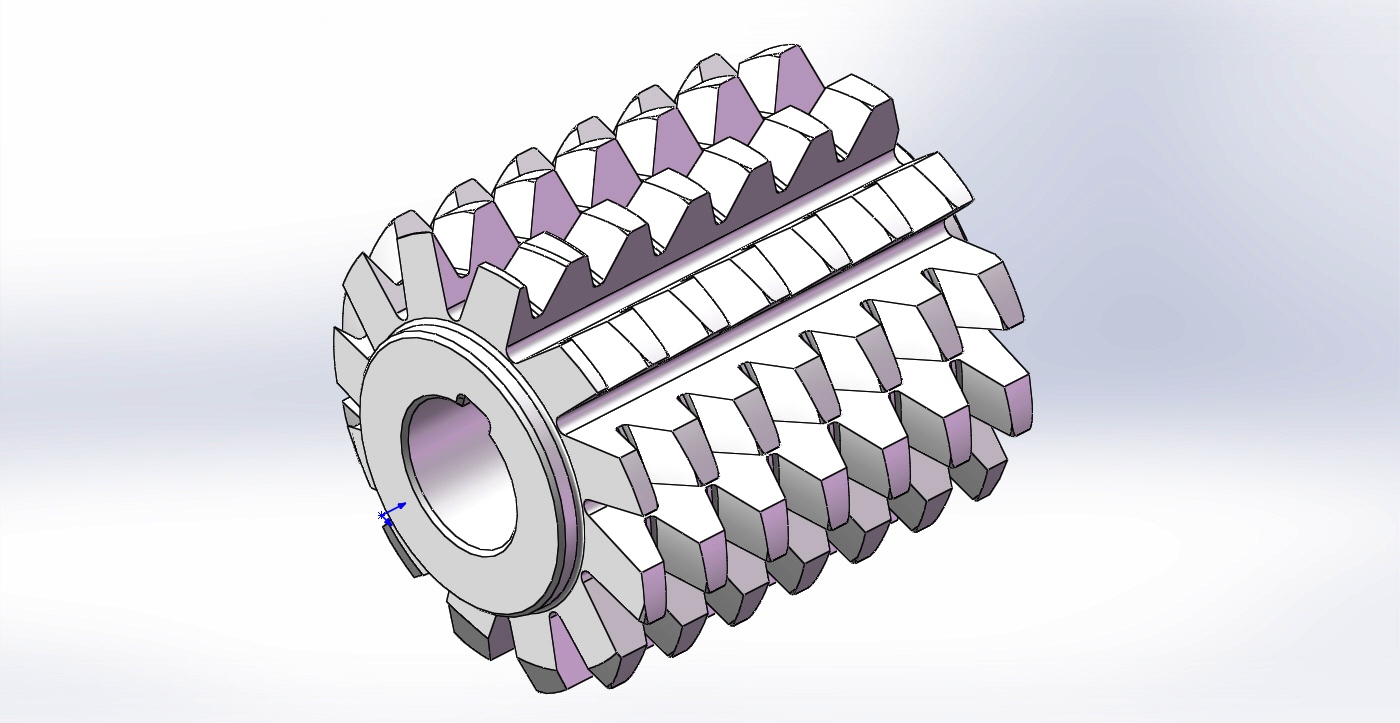

      我刚学习SW软件，想画一把滚刀，现出现了几个问题想请教一下高手们如何解决。具体的问题如下：
1. 滚刀齿顶的R  怎么画。因为滚刀在螺旋线上都要求齿顶倒R要求。一个个倒R 很麻烦，请问有么有什么简单的办法？
2. 滚刀刀齿侧铲面怎么画。因为滚刀刀齿两侧都是有后角的，并且还不是同样大小的，想问一下对到齿的侧铲面问题该怎么处理解决。
   请高手们给指点一下，有点急，谢谢了。

deathen · 发表于 2012-10-24 08:14

为啥没人给说呢？

apscu · 发表于 2012-11-29 19:48

1. 滚刀齿顶的R 怎么画。因为滚刀在螺旋线上都要求齿顶倒R要求。一个个倒R 很麻烦，请问有么有什么简单的办法？
LZ好笨，你就不会在切刃口之前倒圆吗
2. 滚刀刀齿侧铲面怎么画。因为滚刀刀齿两侧都是有后角的，并且还不是同样大小的，想问一下对到齿的侧铲面问题该怎么处理解决。
利用刃口面做中性面拔模
