期待高手出现!

hyfjy · 发表于 2010-12-12 20:20

如果说与中间的大齿轮啮合转过多少齿，也许是两圈的齿数，但行星轮在旋转的过程中还有一圈是公转，加上这一圈就应该是三圈了，仔细看一下那个标记位置在旋转过程中的变化。

jgzhong · 发表于 2010-12-12 20:59

说两圈的肯定是没有做行星传动的，这个问题应该是行星入门概念题，答案是3圈

hyfjy · 发表于 2010-12-15 19:05

啮合齿轮副中有一个构件不动，而另一个在绕其旋转的过程中，运动件的转动除了自转外还有一个公转，因此在计算全部转动时要把这部分也计算上去。

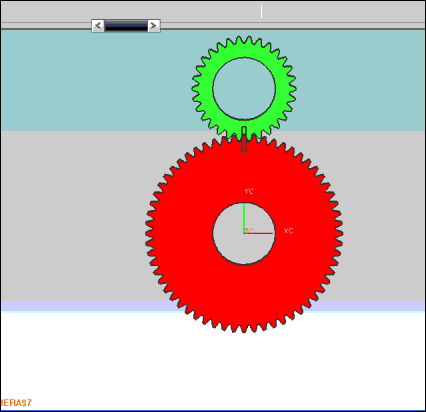

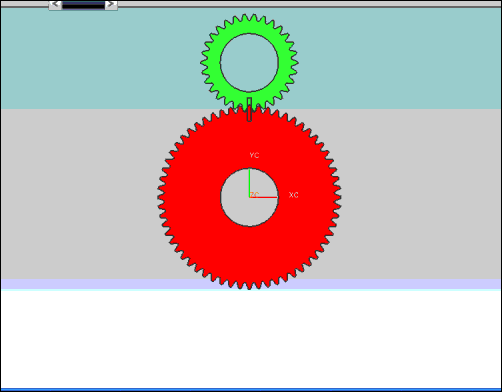

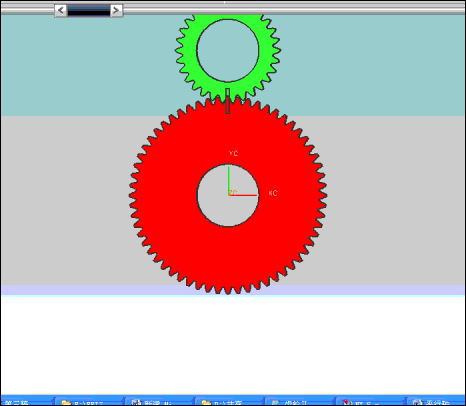

设外啮合齿轮副大轮齿数为Z1，小轮齿数为Z2时，当大轮不动，小轮绕其旋转一周共旋转的圈数就是Z1/Z2+1，这个加上的1就是公转的圈数。以楼主的题目，大轮80齿，小轮40齿时，小轮绕大轮转动一周的圈数就应为3了。我作了个30与60相配的例子，做了几个动画如下：

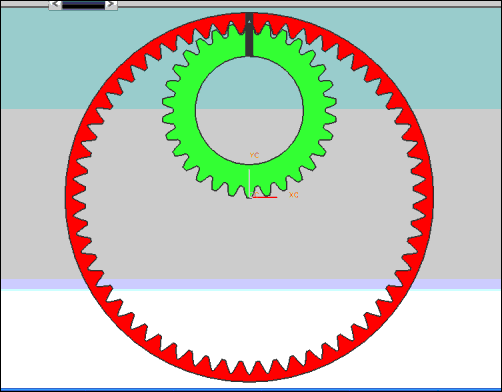

同样，对于内啮合来说，内齿圈的齿数为Z1，小轮的齿数为Z2，如果内齿圈不动，小轮绕其啮合转动一圈时，小轮转动的圈数计算公式为Z1/Z2-1，当内齿轮与小轮的齿数分别为30和60时，计算可以知道小轮绕大轮转动一周自身只转了一圈。有以下画面为证。


以上内啮合的使用例子在少齿差的内啮合副中得到了极好的运用，当内齿圈的齿数比外齿轮的齿数多一个或二个齿时，得到的传动比是相当大的，就是因为Z1/Z2是一个略大于1的数，而减去1后就是一个很小的数了，而这时的传动比的值是这个很小的数的倒数，故就是一个相当大的数了。

综上所述，啮合副中有一个齿轮不动，另外一个绕其转动时，转动的齿轮转过的圈数为Z1/Z2±1，上面的符号用于外啮合，下面的用于内啮合。

qdtruck · 发表于 2010-12-15 21:07

回复 hyfjy 的帖子

就是行星架转一圈，行星轮转3圈的。计算如下:80/40+1=3 即行星轮自传2圈，再加上与行星架公转1圈，共3圈。不太难吧！早有人答对了！这还用计算！

wjl999 · 发表于 2010-12-16 04:24

忽悠人，皇帝的新衣服

niuershiye · 发表于 2010-12-16 07:41

本帖最后由 niuershiye 于 2010-12-16 07:41 编辑

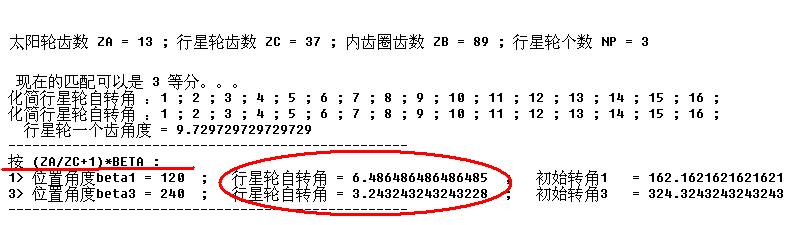

实际上，做过行星装配绘图的都需要计算：位置角度BETA （均布、非均布），行星轮自转角度。
行星轮自转角可以按照（ZA/ZC +1）*BETA 或者按（—ZB/ZC +1) *BETA

yuantao · 发表于 2010-12-16 13:14

我想也是两圈

yangjinlin · 发表于 2010-12-21 11:55

请问楼主想知道的是绕行星轮中心旋转圈数还是行星架中心旋转圈数？

hyfjy · 发表于 2010-12-21 20:21

本帖最后由 hyfjy 于 2010-12-21 20:23 编辑

知道月亮本身是自转的还是不自转的么？我们地球人看到的永远是月亮的一面，不管月满或月缺，永远只是一面，原因是月亮的自转速度与公转速度是相等的，故从地球上看月亮是不自转的。而从宇宙的角度说，月亮是自转的。自转的周期与绕地球公转的周期一致。

wucy1015 · 发表于 2011-1-9 20:15

昨晚看的，今天用两个挂论实例一下，确实是3圈，在齿轮外的参照物，当转过四十个齿的时候，感觉行星轮是一圈，实际行星轮是一圈半，比如开始时行星轮上作记号的方向向左，过四十个齿的时候做标记的方向向右了，这样就好理解咯···
