圆柱齿轮救助

cqb1013 · 发表于 2009-7-23 22:21

您需要登录才可以下载或查看，没有账号？注册

x

现测得与齿条配合的齿轮齿数为12，齿顶圆直径为13.2，齿底圆为9，压力角为固定的20度，现怎么得出模数和分度圆直径？

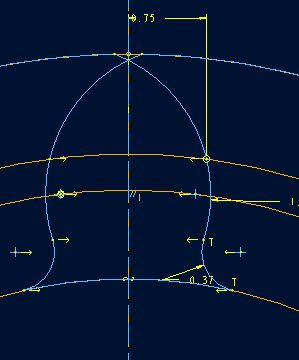

我计算的M=0.95,D=11.4 但代入关系式后，生成的齿轮形状如下图。主要失败在哪儿？

niuershiye · 发表于 2009-7-23 23:55

什么软件？还是你画错了？

cqb1013 · 发表于 2009-7-24 06:22

proe代入后自动生成的啊
