【转帖】http://www.soft6.com/solution/detail.asp?id=BBBFAF

为了将 ISO 最新齿轮强度和精度标准及国内外一些著名的齿轮专家的设计思想、方法和经验都融合到一个软件中，从1996年起，艾克斯特公司（Beijing Industry Automation Technology Co. Ltd）与南京高速齿轮箱厂、机械科学研究院三家合作，用了四年时间联合开发出 XTGDES--齿轮设计专家系统。

艾克斯特公司负责软件的开发；南高齿既是直接用户，任务的委托方，又是软件研制的直接参加单位，负责提任务要求，提参考图，软件试用，发现问题，提修改意见；机械院提供国际最新齿轮标准的技术支持；同时北京矿业大学、北京科技大学、山西理工大学、郑州机械研究所等高校或研究机构的诸多专家、教授曾对XTGDES 提出了宝贵建议和意见。　

评审及测试

1999年11月，XTGDES --齿轮设计专家系统通过了联合评审。参加评审的单位有国家齿轮产品质量监督检测中心、中国齿轮协会、中国齿轮标准委员会、机械科学研究院、江苏省机械工业厅、南京市机械工业局、南京市技术监督局以及中国矿业大学、北京科技大学、浙江大学、东南大学等高校。

评审小组经认真研究和讨论，认为：该软件使用G.Niemann & H.Winter 著的【机械零件】的齿轮设计方法，先进科学，并且全面、完整地忠实于ISO新标准，为我国齿轮设计制造提供了可靠、有效的设计计算工具，在国内处于领先地位。建议加快宣传贯彻齿轮国际新标准，在全国推广应用齿轮设计专家系统XTGDES，以推动我国齿轮产品更快与国际市场接轨。

XTGDES 目前已在多个行业的几十家企业及专业设计院应用，验证了软件数据的正确性，设计优化方法的先进性、易用性。

XTGDES 主要功能模块介绍

主要功能模块包括：

.初步参数设计优化模块
.精度模块
.强度校核模块
.修形模块
.绘图模块
.直接强度校核模块
.齿轮测绘计算模块

重点推介

.齿轮设计方法
.XTGDES 应用的标准
.修形计算
.绘图

XTGDES 齿轮设计方法

为何在初步设计时采用 G.Niemann & H.Winter 著的【机械零件】中提出的方法？

软件的参数设计模块是在对国内外数十本设计手册进行消化分析的基础上，听取国内外齿轮专家的意见，以德国著名齿轮专家、国际齿轮界最负盛名的两位教授 G.Niemann & H.Winter 著的【机械零件】中提出的方法为主。这一著作凝聚着这两位教授长期乃至毕生的研究成果与丰富经验，书中引用了大量第一手资料，既实用又可靠，可以解答国内在齿轮研究中所遇到的各种问题，澄清许多概念。该著作的广度和深度是我国各类手册至今未能达到和超越的。因此，采用该书的方法，具有科学性、先进性，并容易被国际认同。同时，软件兼顾不同习惯设计人员的需要，也包含了【GB10063-88】附录B法和【机械设计手册】化工版中采用的方法。

特点：

.传动比分配采用德国慕尼黑工业大学齿轮与传动研究所的分配图形；

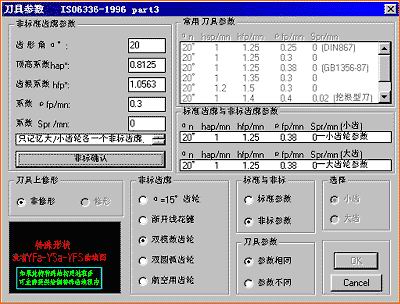

.任意形式的渐开线齿廓（包括双模数齿轮、大小齿齿廓参数不同）都可以方便写入，并直接关联到强度计算；

.齿轮的各项参数，包括中心距、螺旋角、齿数、变位系数等，在固定部分参数时，可以任意调整其他参数，达到参数的完全优化；

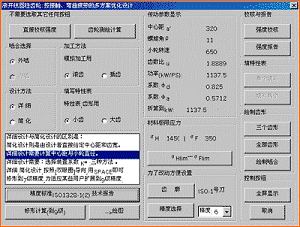

.变位系数优化分配，提供5种方法：【DIN3992】H.Winter 综合性能最优方法；等弯曲；等滑动比；节点位于双啮合区；任意分配。并可校核任意一组分配值的合理性；

.在方案选择时，就可以看到初步估算出的安全系数，有利于根据不同需求选择方案；

.【DIN3992】H.Winter综合性能最优方法分配变位系数时，图像生动显示整个分配过程，同时还可以看到减速与增速时，分配值的不同。

XTGDES 应用的标准

XTGDES 全面、完整、忠实地包容了 ISO1328 和ISO6336 精度和强度两个最先进的国际标准的内容，为齿轮设计提供了一套最完整、最可信的计算工具。

XTGDES 为何直接采用九十年代国际齿轮最新标准？

我国渐开线圆柱齿轮和齿轮箱的质量标准中精度标准GB10095-88（等效采用ISO1328-1975）、承载能力计算方法标准GB3480-83（等效采用ISO/DP6336/1980），均代表国际70年代以前的技术水平。
ISO/TC60齿轮技术委员会对ISO1328-1975标准进行修订，齿轮设计专家系统XTGDES于1992年到1998年陆续颁布ISO1328-1:1995等成套齿轮精度标准，替代和废除ISO1328-1975标准；将ISO/DP6336-1980修订为ISO/DIS6336-1993，于1996年进一步修订，正式颁布ISO6336:1996成套渐开线圆柱直齿轮和斜齿轮承载能力计算方法标准。

ISO1328—九十年代齿轮精度标准体系的特点，是在 ISO1328-1975 的基础上进一步发展而修订，吸收了德国DIN、美国AGMA标准成熟技术，使标准更科学合理，从齿轮传动动态性能和承载能力出发，结合齿轮制造规律综合在标准文本和技术报告中。凡企业已认真贯彻ISO1328-1975 标准，再熟悉和掌握贯彻ISO1328九十年代标准，在相同精度等级的圆柱齿轮，有提高传动性能和承载能力及降低制造成本的效果。

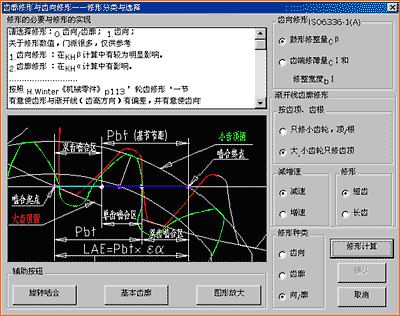

XTGDES 修形计算

提供完善的修形计算，根据ISO6336标准及H.Winter提供的方法，满足低速重载、高速重载齿轮传动及特殊情况的需要，该部分清晰解释了修形的原理及方法，易于理解应用，应用合理修形，提高传动性能。

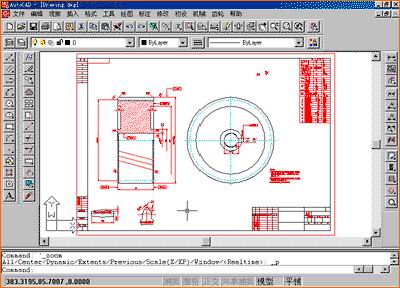

XTGDES 完全参数化绘图

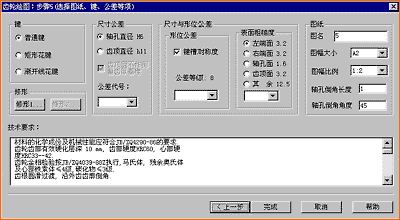

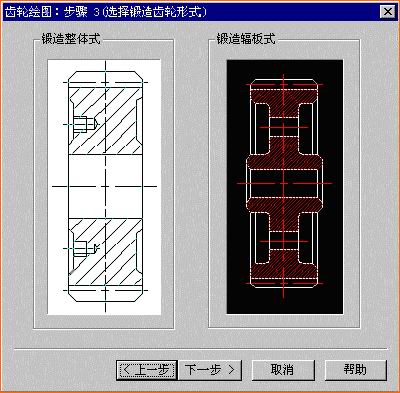

典型齿轮零件图包含了参数表、修形曲线、技术要求、标题栏等全部内容，基本上可以满足施工图的要求。对特殊结构的齿轮可以利用计算生成的参数表重画图形或对自动生成的图形进行修改，使齿轮类零件的出图便捷。
