求助！公法线上下偏差怎么确定？！！

yanta82 · 发表于 2010-11-20 18:06

回答19小楼:齿轮齿厚上偏差=(上偏差和)/(1+(d2/d1)^(1/3)),最初的原理公式为:Ess1/Ess2=d1^(1/3)/d2^(1/3),再加上Ess1+Ess2=上偏差和,因是怎样分配的问题,故"上偏差和"为已知,简单的解二元一次方程.

zqtaibang · 发表于 2010-11-20 18:28

本帖最后由 zqtaibang 于 2010-11-20 18:30 编辑

yanta82 · 发表于 2010-11-20 20:03

回答5楼关于"齿厚偏差与重合度似乎关系不大"。

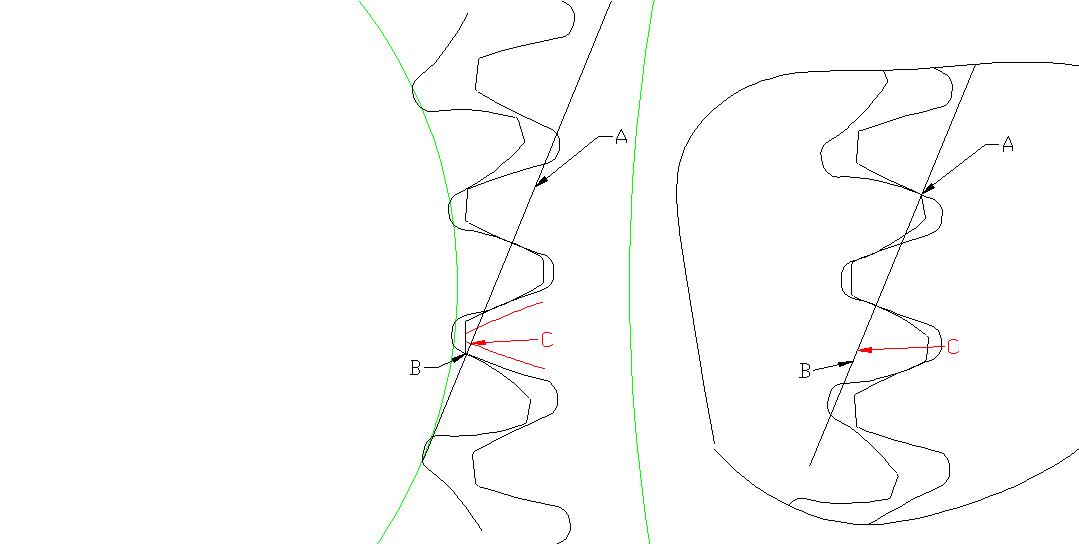

见图,B和A点为无側隙啮入、啮出点,AB长度与端面基节比就是端面重合度。当有齿厚偏差时（假入只有大齿轮有偏差），只能在C点啮入，啮出不能在A点之后，那实际啮合线的长度就变小了，重合度自然就小了

niuershiye · 发表于 2010-11-20 23:25

本帖最后由 niuershiye 于 2010-11-20 23:37 编辑

yanta82 发表于 2010-11-19 21:39

登录/注册后可看大图

时间长了,忘了在哪了?,也可能下载别的资料里有此内容.我给你公式吧 ,小齿轮齿厚上偏差=(上偏差和)/(1+d2/d1 ...

我也记得，就是忘了在那本书上的。在那本书的119页上。
（我程序中的注解 119页，没写书名，哎！）

草原飞鹰 · 发表于 2011-8-18 17:11

模模糊糊的好像明白了一点，但还是没有吃透，按照GB/T10095-88中有齿厚偏差、公法线长度偏差之间的关系，但新标准GB/T10095-2008就没有，一直很迷惑如何转换及计算

leozhang · 发表于 2012-2-23 16:15

hucl45 发表于 2009-8-1 16:09

登录/注册后可看大图

在设计时,在确定齿轮精度的同时,也确定了齿轮的齿厚公差,根据齿厚与公法线长度的关系,已知齿厚可以求出公法 ...

请问具体怎么换算呢？一直在找这样的公式，未果。

镜无双 · 发表于 2012-2-23 20:24

新标准说得比较模糊，88版的有查的，根据周节极偏差计算，不过已经淘汰了，但我一般还是采用88版的，一般的齿轮传动足够了，要求高的话就跟据实际实际情况齿厚偏差自行设计了

longyaner521 · 发表于 2012-4-2 21:51

22楼的关于齿厚公差的计算还是GB10095-1988标准里的

账号		自动登录	找回密码
密码			注册

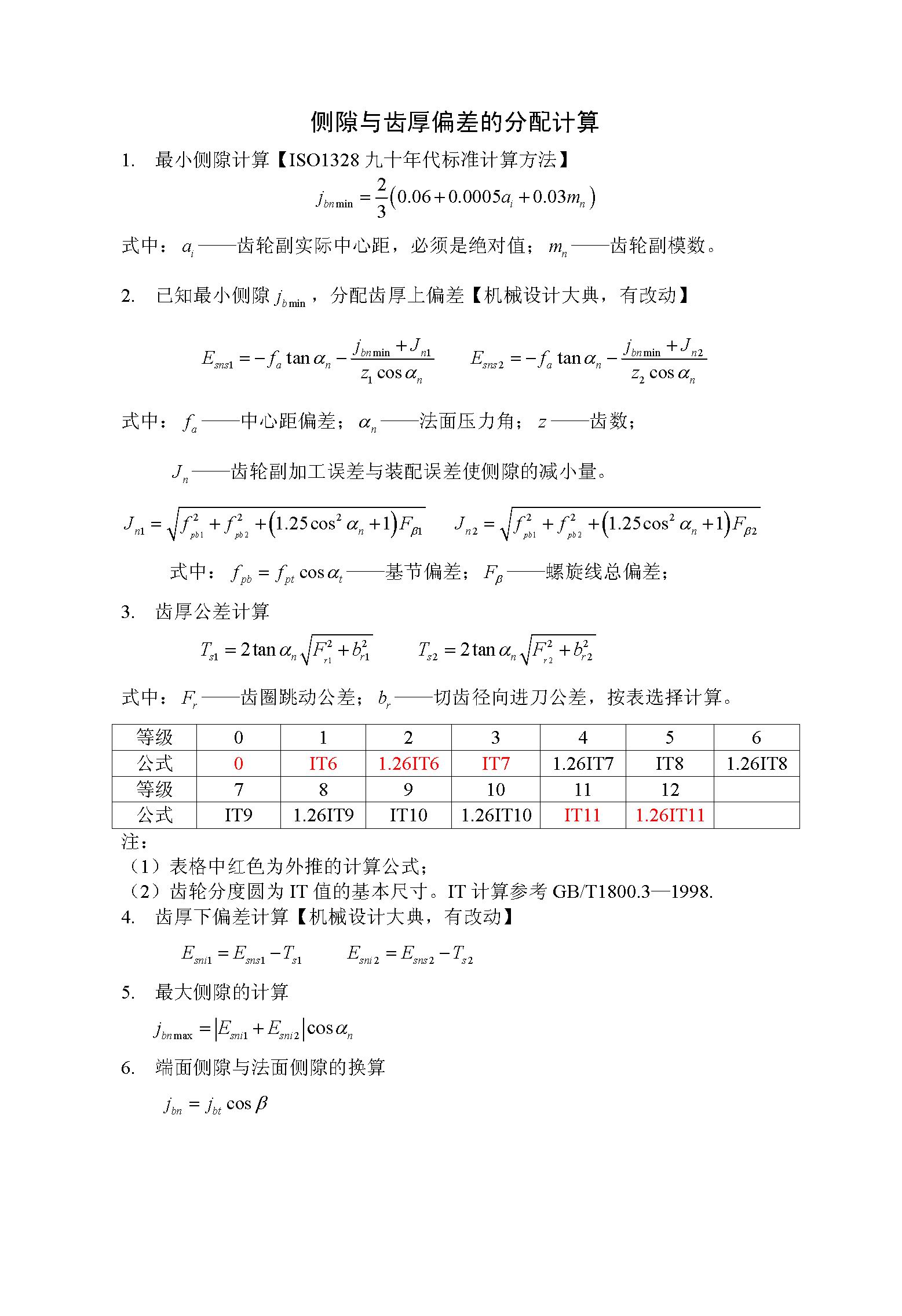

我看这个计算合适
