5级精度标准齿轮磨齿齿轮

中盈天成 · 发表于 2013-5-13 16:48

事实上很多厂家磨齿机只磨6-7级的齿轮

hyfjy · 发表于 2013-5-13 19:31

任何成批生产的零件主要考虑的是经济精度，小汽车变速箱一般采用6级精度齿轮，大批量生产时采用磨齿，在这个要求下，精度较为稳定，成本也较低，磨齿机在样品验收时，可能加工出4级精度的普通齿轮，但投入大批量，满负荷生产后，要稳定达到四级精度就不可能了。另外精度又与定位基准有相当的关系，如果是渐开线花键孔，采用的材料是低碳合金结构钢的话，如果渗碳或碳氮共渗后直接淬火，一般情况下花键孔的变形是相当可观的，而硬花键孔又无法进一步进行精加工，在这种情况下，要想以花键的齿面定位，齿轮达到5级精度，也是不太可能的，新磨齿机也达不到，因为这时，花键孔的精度相对于5级精度齿轮就太差了，差到无法满足定位要求。即使是圆孔，也精磨过，用固定芯轴定位进行磨齿，当一次检查，松开后再次进行装夹进行检查，要想达到5级精度的标准也是有点听天由命的，最可靠的办法就是磨齿后连芯轴一起检查。而那种办法检验得到的结果与随便拿一个磨好的，检验“合格”的齿轮，用一根在流水线上正常使用的检验芯轴，装好后再次进行检验，一般情况下，也是结果令人失望的。如果所有这些难点都不存在，那才叫硬棒棒的5级精度。
记得网上曾有过号称能达到1级精度的研发成功的喜报，结果是部分项目达到了，部分项目没有达到，我那时曾说过，齿轮精度是以检查的最低精度项目为判定依据的，换言之，那不是硬棒棒的精度。

fzh325400 · 发表于 2013-5-29 20:44

磨削5级齿轮简单要是大批量的产品都上5级的话就比较难了。要是在保证高效率的话就难上加难了

liuyujun · 发表于 2013-5-30 13:04

同意12楼。

gyrfalcon · 发表于 2013-6-2 07:33

国家标准5级精度磨齿还是比较容易达到的

jysbzt · 发表于 2013-6-2 08:09

是不是用于计数类用的哦即便于加工又节约成本表面渗氮后精磨后很好看的呵呵

oooyang · 发表于 2013-6-7 10:45

珠三角地区可以稳定成批加工5级精度齿轮的应该没有

HBTIANZE · 发表于 2013-6-7 14:52

感觉难度确实是挺大的，不太好实现啊！

zengxiaodong · 发表于 2021-3-4 11:39

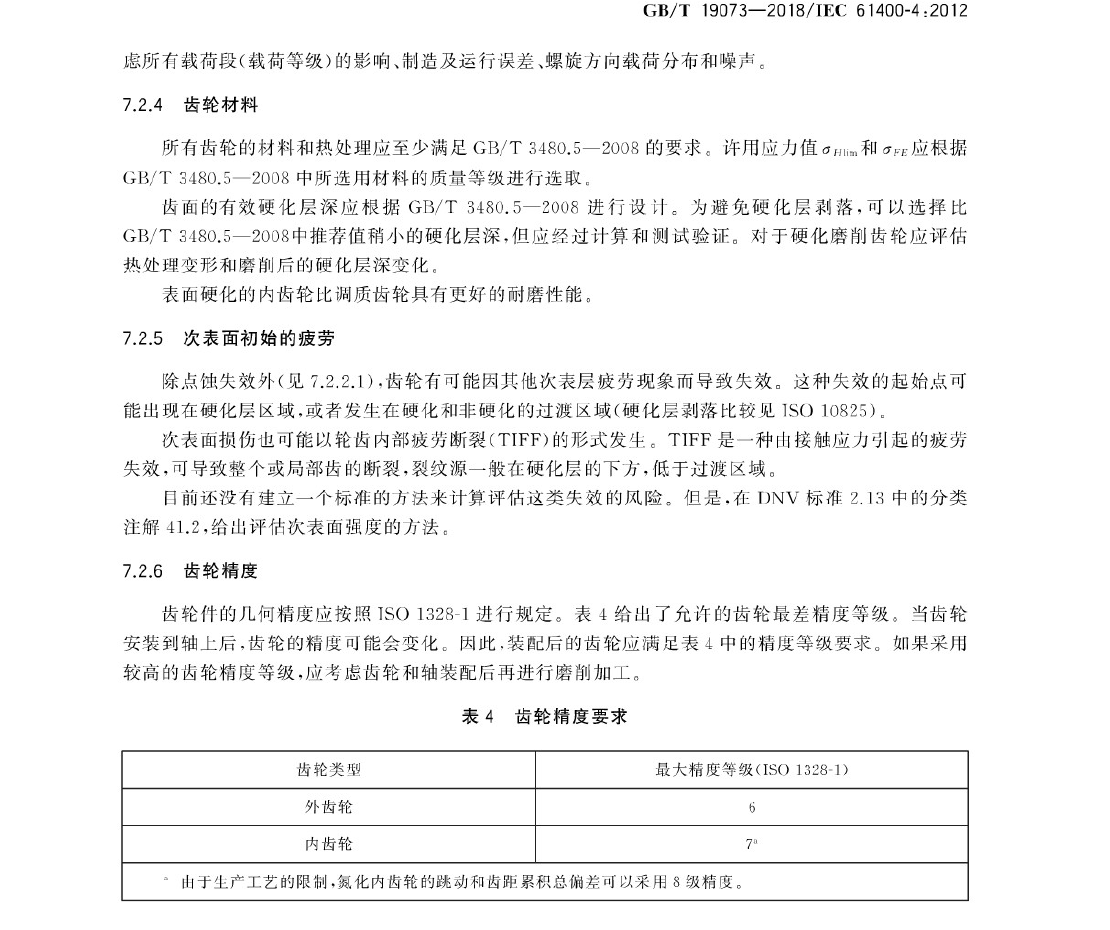

风电齿轮箱的最新标准中，考虑到了加工精度、装配精度的概念。这个与磨齿机磨齿，然后拿下来检测，道理是一样一样的，存在定位基准（二次装夹）的问题

yang1212 · 发表于 2023-3-31 15:35

精度不错了
