砂轮的修整

admin

　　用修整工具将砂轮修整成形或修去磨钝的表层﹐以恢复工作面的磨削性能和正确的几何形状的操作过程。及时而正确地修整砂轮﹐是提高磨削效率和保证磨削质量不可缺少的重要环节。砂轮修整一般有车削﹑用金刚石滚轮﹑磨削和滚轧等方法。

          ①车削修整法﹕以单颗粒金刚石(或以细碎金刚石制成的金刚笔﹑金刚石修整块)作为刀具车削砂轮﹐是应用最普遍的修整方法(图1 车削修整砂轮示意图 )。安装在刀架上的金刚石刀具通常在垂直和水平两个方向各倾斜约5°～15°﹔金刚石与砂轮的接触点应低于砂轮轴线0.5～2毫米﹐修整时金刚石并作均匀的低速进给移动。要求磨削后的表面粗糙度越小﹐则进给速度应越低﹐如要达到R a0.16～0.04微米的表面粗糙度﹐修整进给速度应低于50毫米/分。修整总量一般为单面0.1毫米左右﹐往复修整多次。粗修的切深每次为0.01～0.03毫米﹐精修则小于0.01毫米。

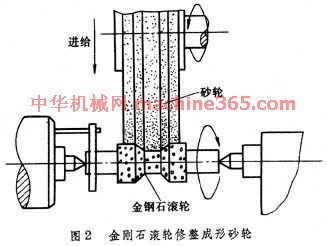

          ②金刚石滚轮修整法﹕采用电镀或粉末冶金等方法把大量金刚石颗粒镶嵌在钢质滚轮表面制成的金刚石滚轮(图2 金刚石滚轮修整成形砂轮 )﹐以一定转速旋转(藉以降低滚轮与砂轮的相对速度)﹐对高速旋转的砂轮表面产生磨削和辗压作用﹐使砂轮获得与滚轮型面吻合的锋利工作表面。金刚石滚轮制造复杂﹐造价高﹐但经久耐用﹐修整效率高﹐适于在大批量生产中修整磨削特殊成形表面(如螺纹﹑齿轮和蜗轮叶片榫齿等)的砂轮。

          ③砂轮磨削修整法﹕采用低速回转的超硬级碳化硅砂轮与高速旋转的砂轮对磨﹐以达到修整的目的。

          ④滚轧修整法﹕采用硬质合金圆盘﹑一组由波浪形白口铁圆盘或带槽的淬硬钢片套装而成的滚轮﹐与砂轮对滚和挤压进行修整。滚轮一般装在修整夹具上手动操作﹐修整效率高﹐适于粗磨砂轮的修整。

panzhigg

专家呀 !~
厉害!~! :kiss:

cwh518

楼主有没有关于金刚滚轮修形方面的资料，影响金刚滚轮修行能力得因素是什么，变位系数还是齿数，再就是是不是每个模数都要配一种金刚滚轮

ahxinny

在数控机床上使用金刚石滚压轮较多。依靠滚压轮运动轨迹修正砂轮。

huixinchx

金刚滚轮休整有一定范围，不需要每种模数配一种滚轮，修型和压力角，变位系数，模数，齿数严格的说都有一定的关系。

hz54321

感觉滚压的精度应该会低些
