渐开线内花键棒间距疑问？

hss218 · 发表于 2009-11-25 12:18

为何模数不取0.75。

521727 · 发表于 2010-8-11 10:16

我也是刚接触到这方面的知识，很多东西都不懂，公司里还有许多德国标准的，让人头痛啊

jfathena · 发表于 2010-8-28 19:38

回复 pzb515 的帖子

可以参考GBT 3478.5 或 ISO 4156-3，对DIN 5480花键，可以参照DIN5480-15，讲解的很详细

lauzigy · 发表于 2010-8-29 08:41

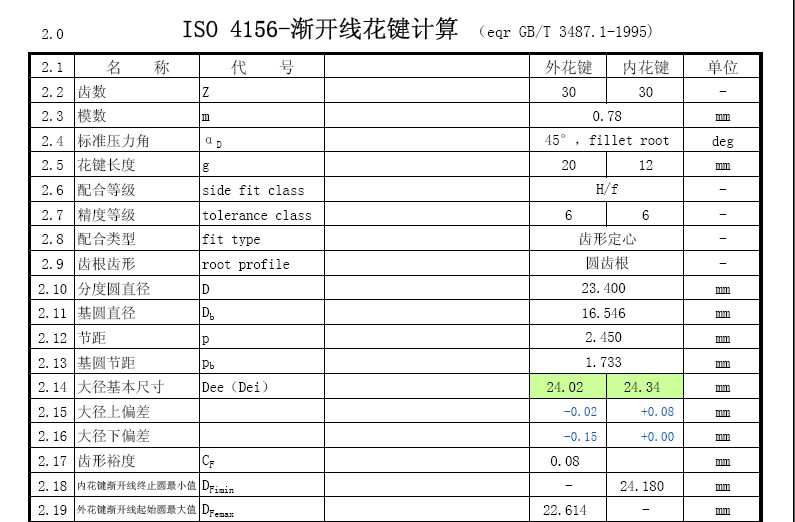

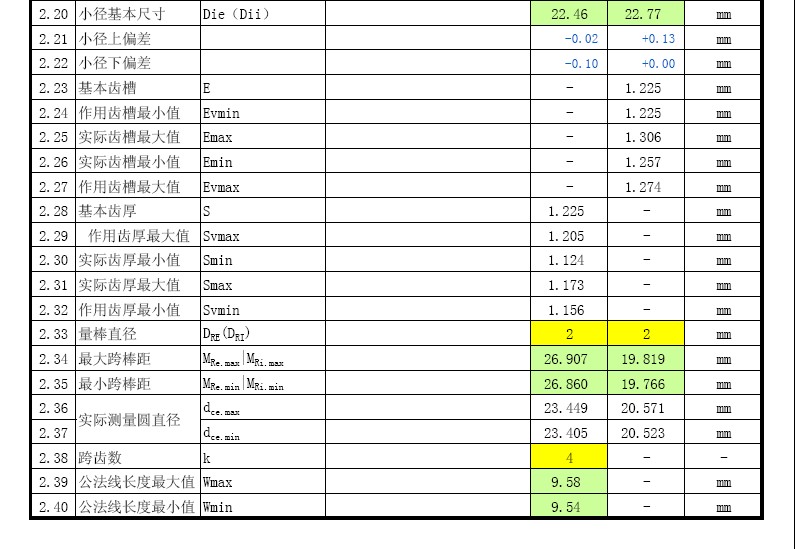

计算如图，请参考。。。。

gorykill · 发表于 2010-9-9 17:22

太牛了！分析的太透彻了

rbx68 · 发表于 2010-9-18 11:34

这里现在还有没有人讨论了啊！小弟想求教下花键通止规计算方式，楼上高手说的那些小弟看的很模糊，有没有具体点的计算方法啊！

yxyyyw · 发表于 2010-9-19 20:14

Data for Actual Dimensions (ISO4156 / ANSI B92.2M)
Tooth thickness / Space width (mm)
                              [Smax/Smin, Emax/Emin]    1.306 /  1.257

Tooth space tolerance, normal section (mm)
                                       [Tol.Emax/min]                   0.081 /  0.032

Diametral two ball measure (mm)          [MRe/Mri-ball]    19.819 / 19.766
