请教各位大师，这份齿轮测试报告是什么意思？？

rkbjmm · 发表于 2012-9-17 20:19

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

down7071 · 发表于 2012-9-19 07:36

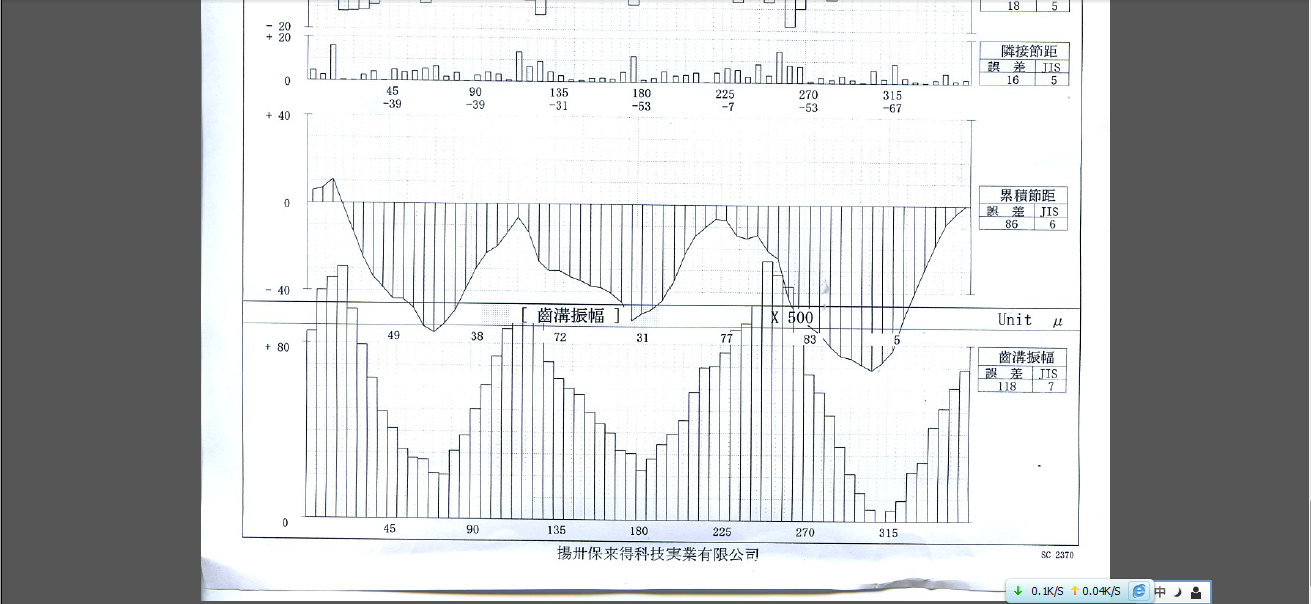

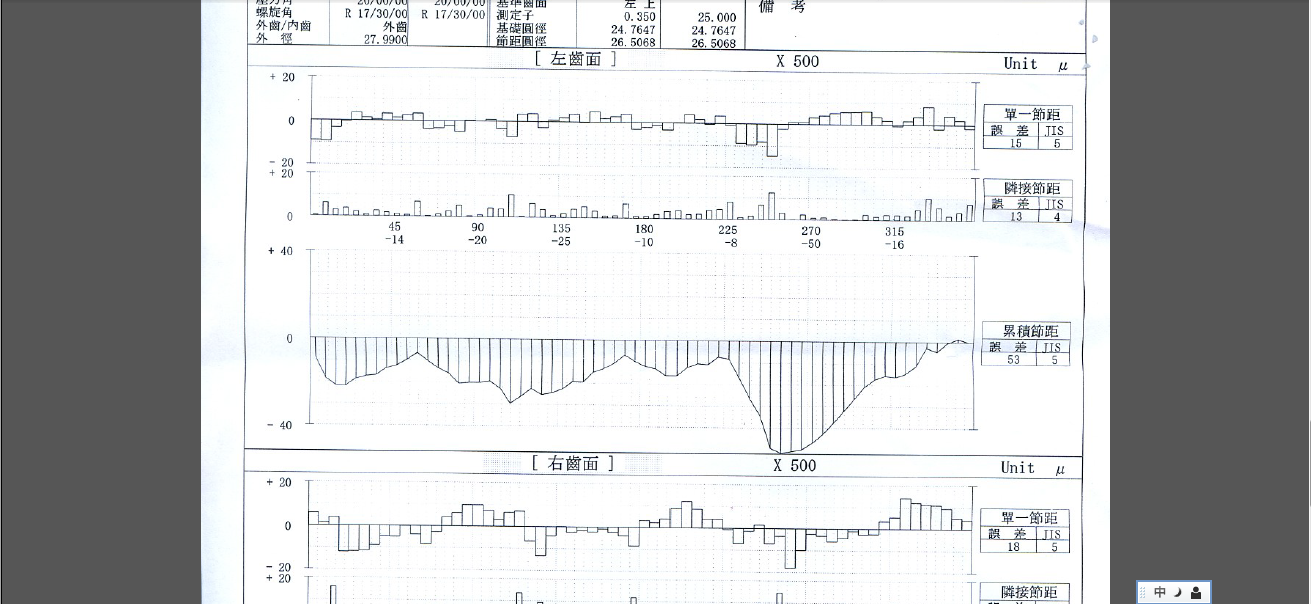

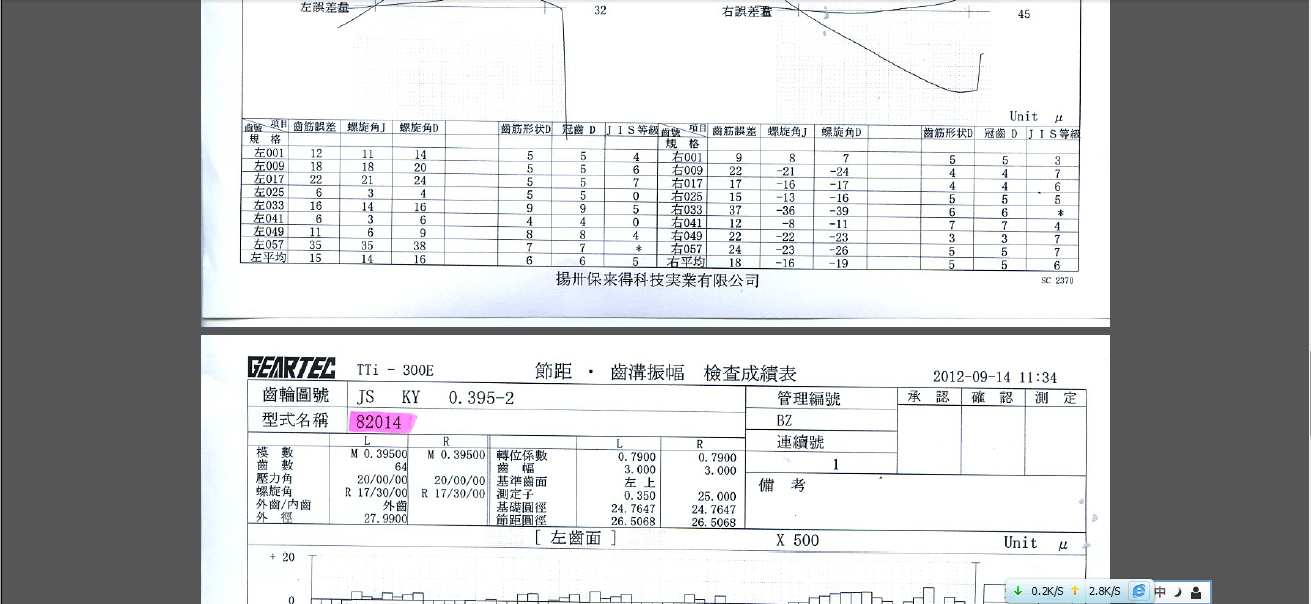

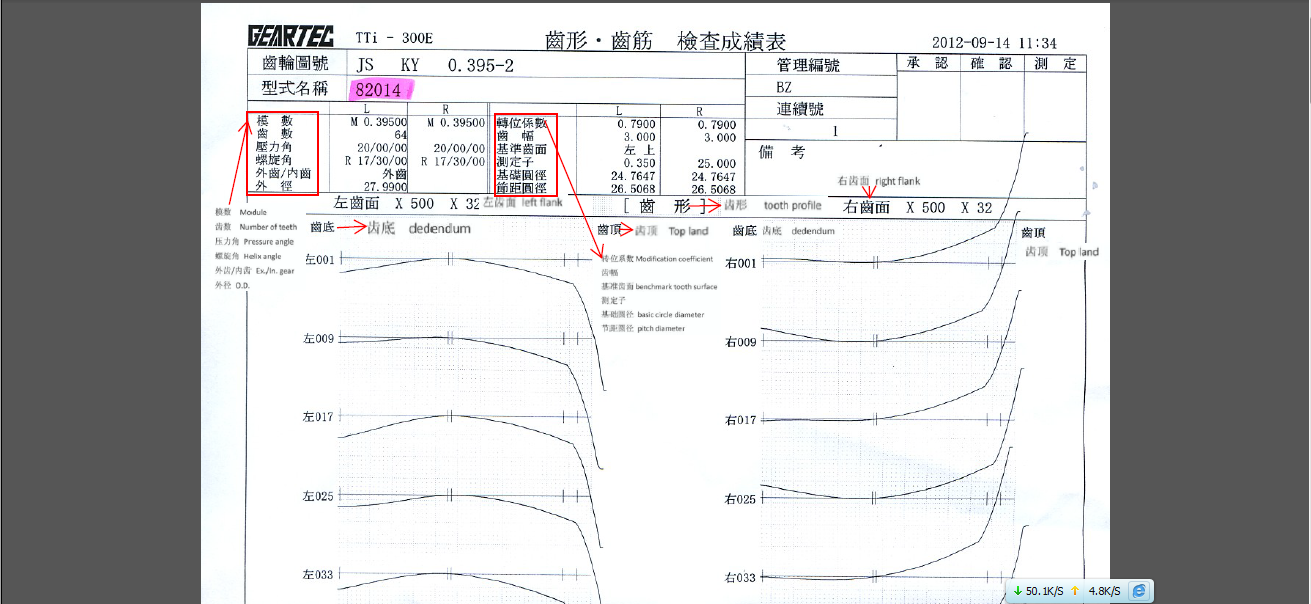

齿形齿向、齿距累积报告

HAMAI滚齿机 · 发表于 2012-9-19 10:11

滚齿机不稳定吧这是齿向都很差啊、TTＩ　　检测仪按理来说一般不会出现机器精度问题、测针、滚刀、滚齿机机上找找原因吧。

nedlovell · 发表于 2012-9-19 11:48

个人感觉测量的时候没有固定好，齿轮出现窜动了

q4x3m3 · 发表于 2012-9-21 10:17

你的这个记录上传的有点乱啊，第二张和第三张完全是挂羊头卖狗肉，

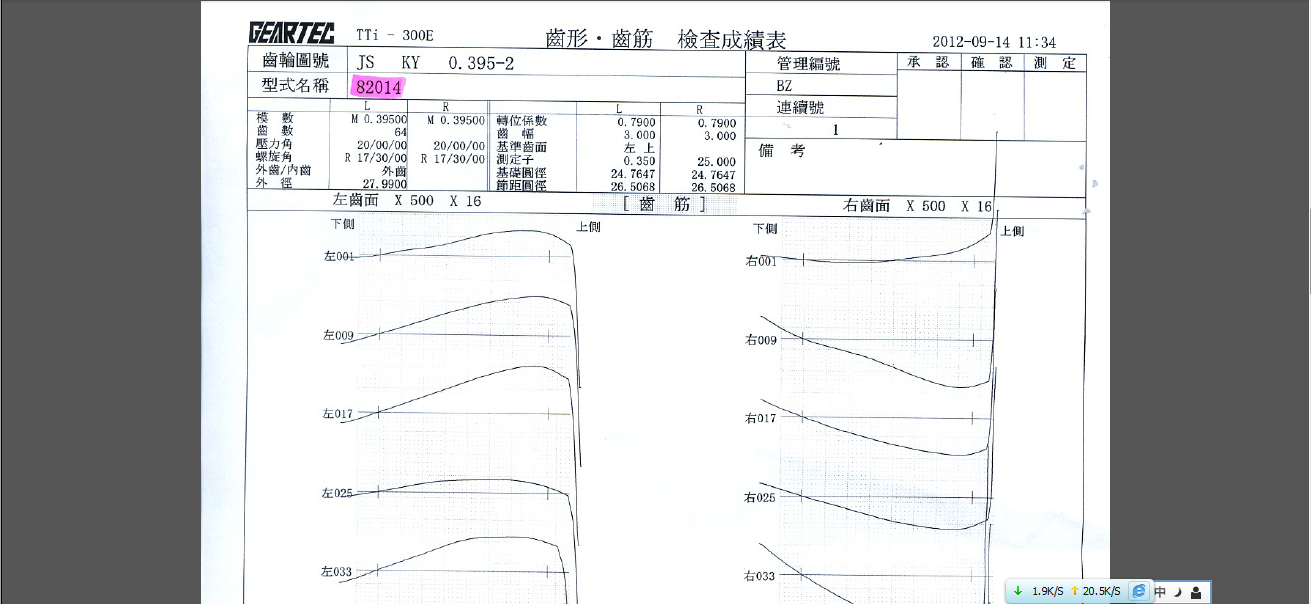

不过大概能看的出，第一张，说明你的滚刀可能是三头刀加工的，刀具选择不合适

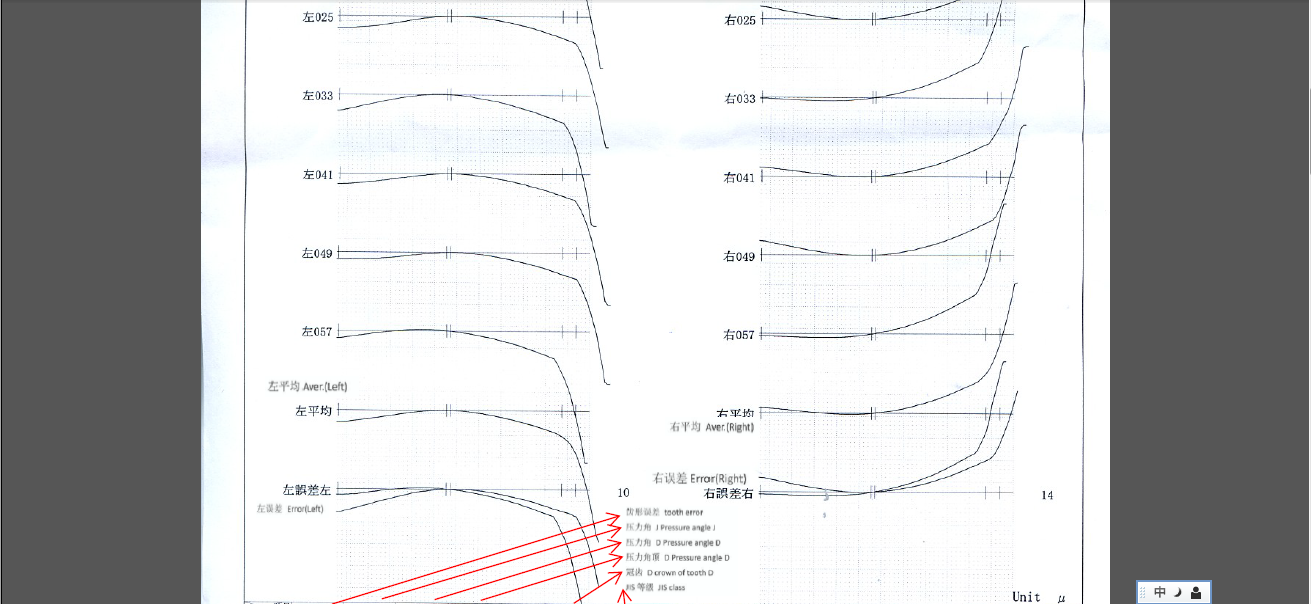

第二张齿形，说明刀具压力角偏大，此乃滚刀自身原因造成，误差呈八字型过大，此也有可能是检测工件没有装正。或者本身滚齿时工件不正（顶歪或者工件自身偏摆不良）

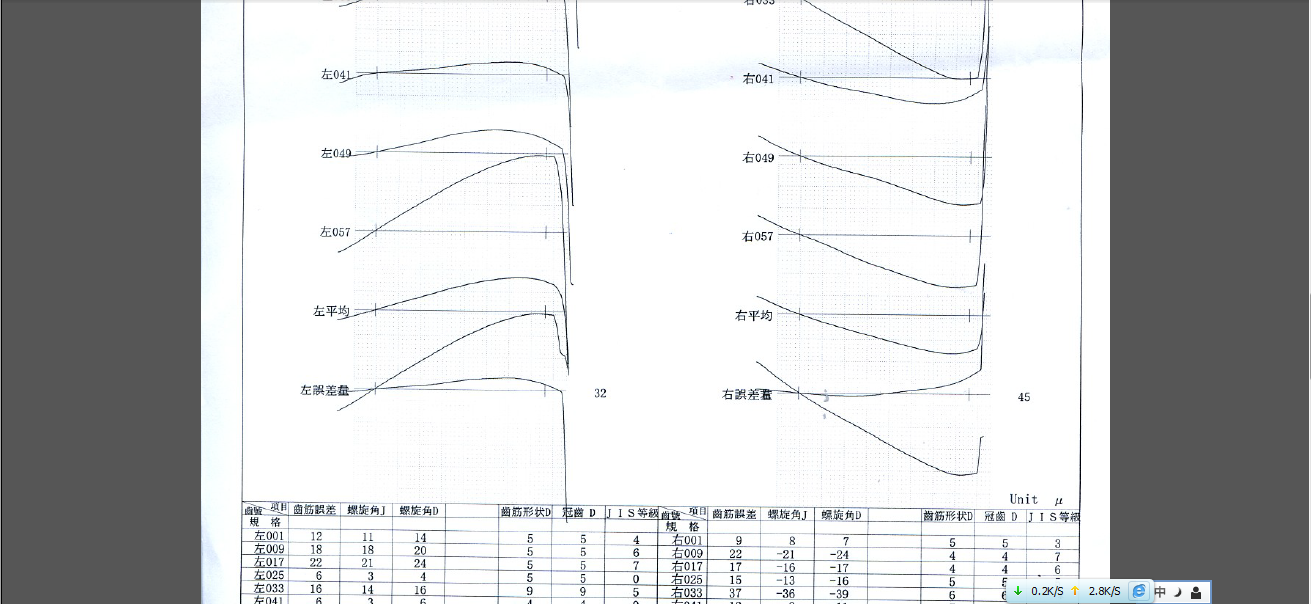

第三张齿形均匀偏付压力角，此剃齿齿形如图纸要求是这样的，应当属比较OK的齿形了
