径向剃齿刀齿向修凹量

mhb · 发表于 2012-9-14 19:11

您需要登录才可以下载或查看，没有账号？注册

x

各位师傅请教下工件齿向鼓形量要求+2～+5um工件齿宽8mm，径向剃齿刀齿宽25mm径向剃齿刀齿向凹量值该修多大？能详细讲解下吗?

剃刀

工件

ythfy · 发表于 2012-9-14 22:32

齿宽8mm,齿向鼓形量要求+2～+5um，我也遇到类似要求的工件，径向剃齿刀修形多次不理想，最后采用轴向剃齿刀进行加工。看检验报告，检测仪器好像是哈量的。

mhb · 发表于 2012-9-15 17:42

ythfy 发表于 2012-9-14 22:32

登录/注册后可看大图

齿宽8mm,齿向鼓形量要求+2～+5um，我也遇到类似要求的工件，径向剃齿刀修形多次不理想，最后采用轴向剃齿刀 ...

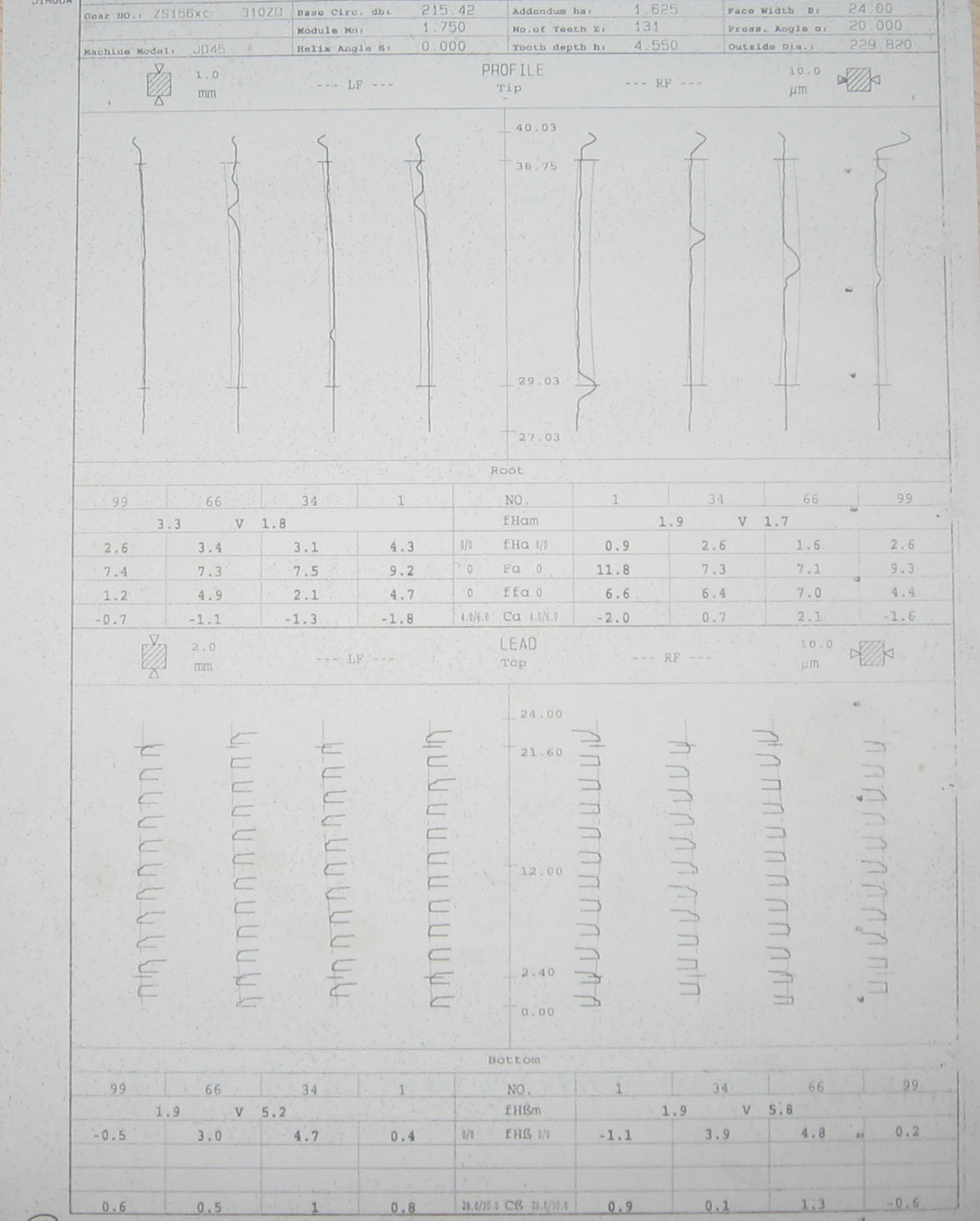

是哈量的，新刀剃的第一个工件图

ythfy · 发表于 2012-9-16 14:38

之前做个多次试验，齿宽8mm，刀具厂修形不理想，齿向鼓形量要求+2～+5um无法达到，期待高手回贴。

dllszbh · 发表于 2012-9-21 17:35

剃刀规格是多少？加QQ 24286465

yangzm · 发表于 2012-9-22 00:59

0.12--0.2之间试一试

mhb · 发表于 2012-9-25 20:22

yangzm 发表于 2012-9-22 00:59

登录/注册后可看大图

0.12--0.2之间试一试

请问你说的这个值怎么得来的? 谢谢，我试过要修磨到0.28左右

dllszbh · 发表于 2013-5-24 17:23

齿轮宽度只有8MM，刀具宽有24MM，刀具修成0.005的话实际接触部分几乎就没有，所以你修成0.028左右这个差不多，不过按经验来说的话应该在0.02-0.025这样，实际和刀具接触部分没有那么宽所以值要搞大点，如果是齿轮宽度有20的话就修不到这么大了

hesheya · 发表于 2013-5-25 13:12

需要不断调试，公差小，不好定量
