求助:直伞齿画法Ｍ＝８，Ｚ＝２３＆３１求图纸

创业 · 发表于 2009-7-4 15:16

您需要登录才可以下载或查看，没有账号？注册

x

　　　现有两直伞齿要加工只知道以下参数
　
端面模数Ｍ＝８　齿数２３　和齿数３１．
　
请高手帮忙画旧下加工图（伞齿部份）
　
如若能附上计算公式及相关参数说明，将万分感谢！

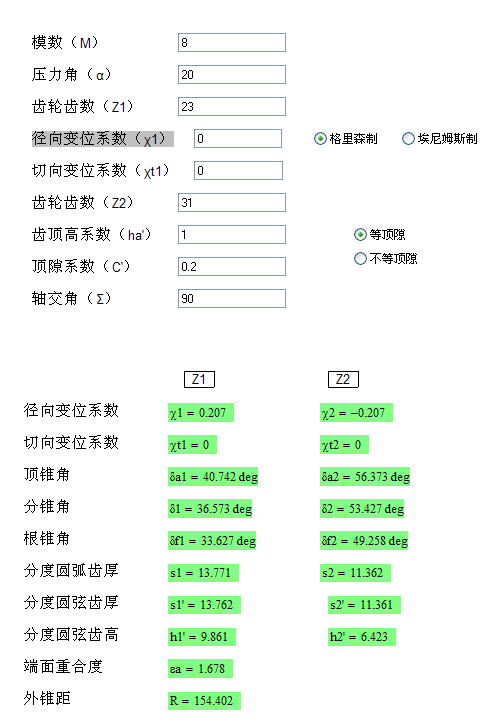

freefreemen · 发表于 2009-7-4 17:00

xuhongxi · 发表于 2009-7-4 19:42

反正是一对齿轮,其它参数可以自己选择

创业 · 发表于 2009-7-4 19:51

谢谢版主！
只是有几点不太明白能否再说明一下
就是上图中
齿顶高系数=1,
顶隙系数=0.2
这两个参数怎么来的呀?
是标准直伞齿的一般参数吗?

cxz2999 · 发表于 2009-7-4 19:54

这些问题我也没弄清楚,
哪位高手说明一下哟!

天行健 · 发表于 2009-7-4 20:00

陈老板!你做老板除了想怎样赚钱,其实还要学点齿轮得基本知识才行,这样对你有好处,报价也能准确点.加工时不会吃亏.

创业 · 发表于 2009-7-4 21:15

6# 天行健
哈哈,谢谢指点!

这不正在学吗!

创业 · 发表于 2009-7-5 10:36

2# freefreemen

版主你用的这个计算软件哪有下载的呀,

帮忙给个地址好不,先谢了!

freefreemen · 发表于 2009-7-5 11:10

创业 · 发表于 2009-7-5 12:12

谢谢!
