请教何为GEAR变位

toward_zero · 发表于 2009-6-26 12:07

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

Hi All,

近来遇到个问题：塑胶牙箱齒輪反转后爆牙.

情况如下:
1,全部齒輪模数为0.6, Z1/Z2=12/35 四级减速转动比为1:72.368

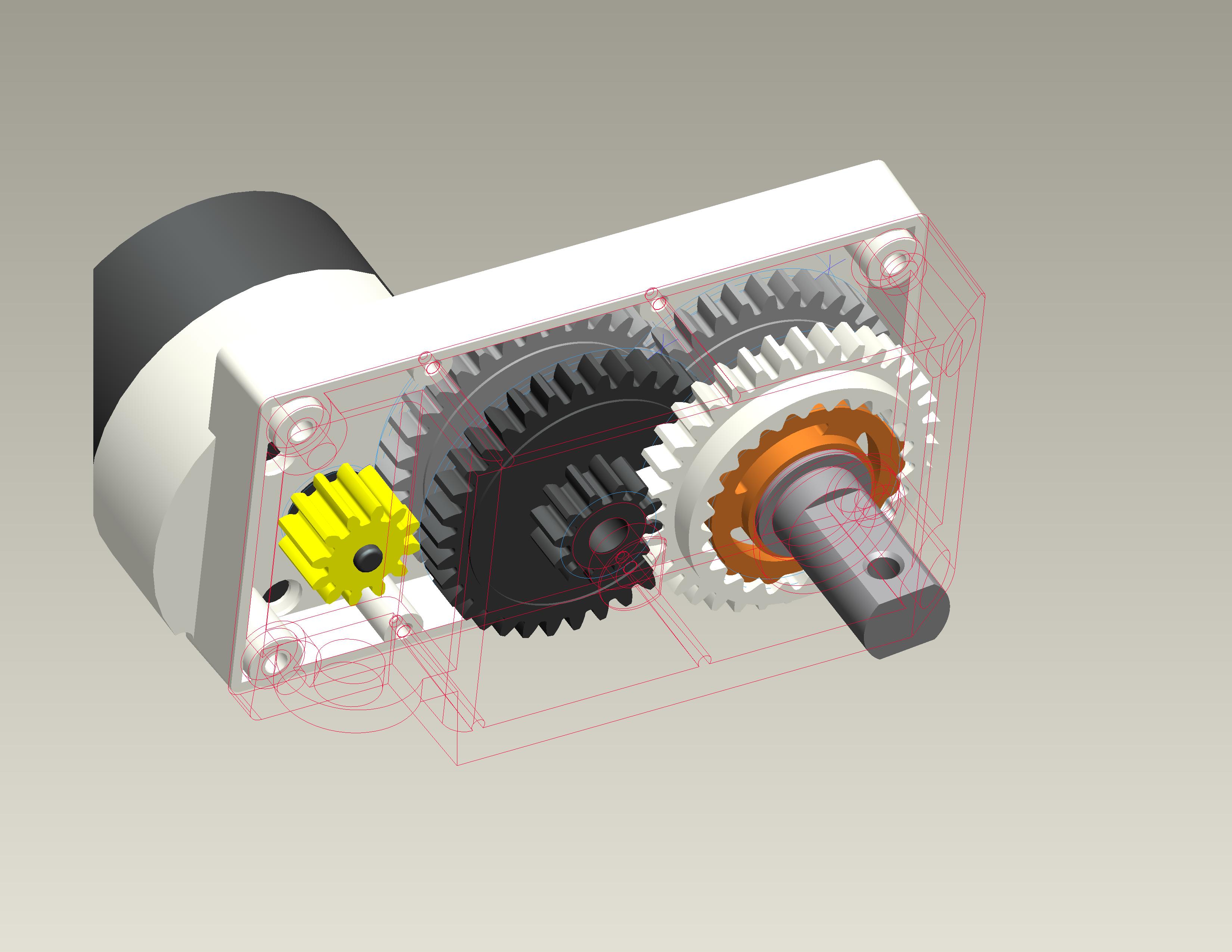

2,牙箱结构如附图

崩牙为最后一级输出,初步分析原因为:
1,最后一级扭力太大--转动比的原因
2,模数太小
3,中心距太大, 现为14.25,理论上为14.1

尝试解决办法：
1,换料...改为POM 100P,（OK，但料价太贵）
2,最后一级模数/齒数改为..M1=0.85 Z1=9, M2=0.85 Z2=24
因中心距不同，会造成间隙过大,供应商讲可以做“变位”不用改中心距.

请问, 何为"变位"?
另外，各位方案2是否可行?

thks...

toward_zero · 发表于 2009-6-26 14:02

发现类似贴了...
http://www.gearbbs.net/forum.php?mod=viewthread&tid=3756

看看先。

niuershiye · 发表于 2009-6-26 18:22

本帖最后由 niuershiye 于 2009-6-26 18:49 编辑

模数小是断齿因素之一。
还要看看事物的侧面（就是能完整表示出齿形）拍照看看。

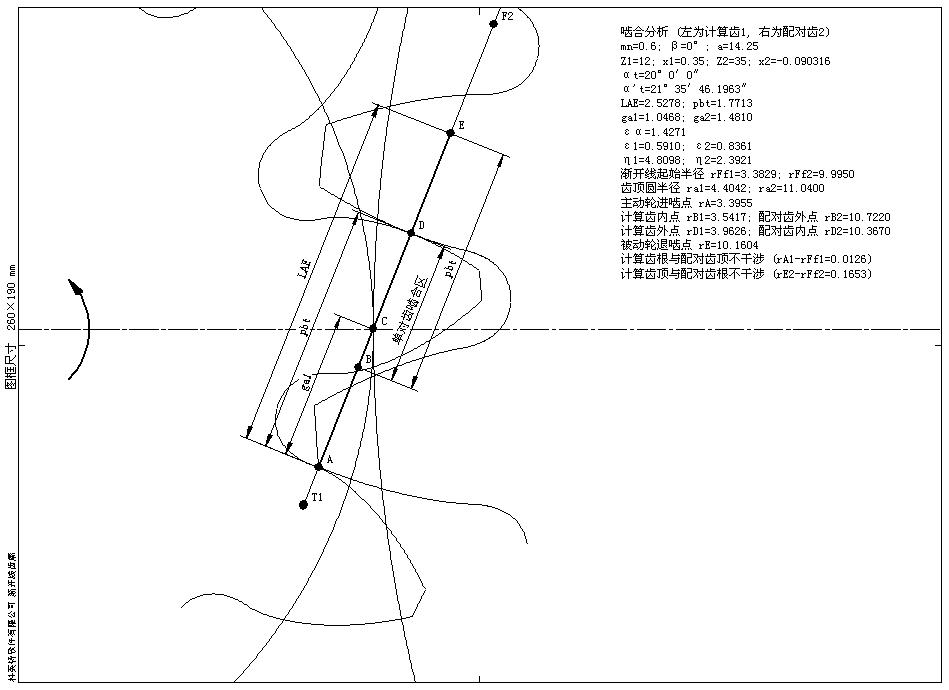

35/12 = 2.916666
24/9 = 2.666666

相差比较多！
==================
作成这个样子会好一些。

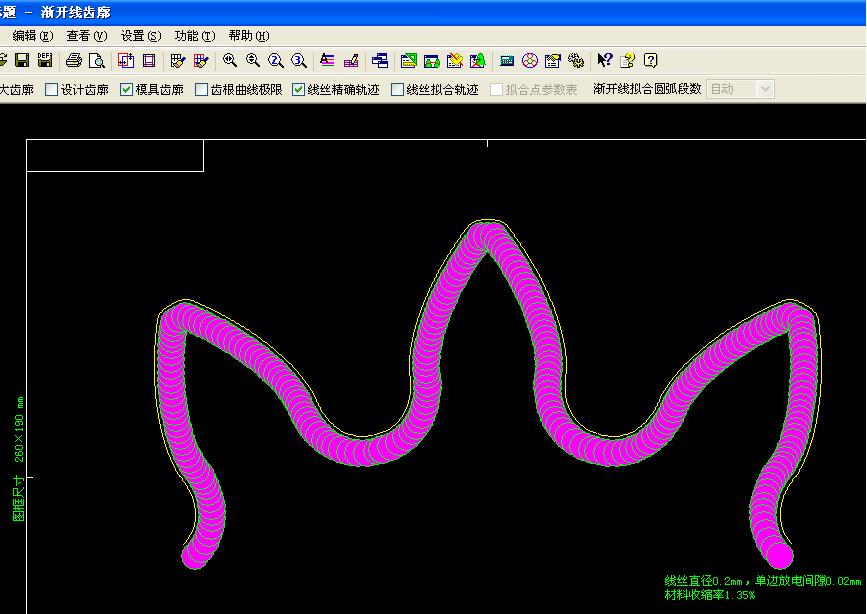

估计是你的线切割软件问题！

caoxinquan · 发表于 2009-6-27 15:25

很简答，将35T齿轮加上变位0.3，齿根进行尽量大的圆角曲线修正，有必要的话可以将间隙系数取到0.4，注意不要产生干涉，可解决此问题。

toward_zero · 发表于 2009-6-27 20:22

谢楼上两位, 你们很专业. 我去找找资料看能不能看懂.

0.6的模数不保险.
两星期内可以试出是否能通过加大模数解决.

toward_zero · 发表于 2009-7-29 22:49

试出模来0.85模数的GEAR放在手里感觉牙真大啊^_^.
DROP TEST没问题, 完全通过.

问题是: 设计之初是否能预见到这个问题而不是只能FAIL之后总结经验? 当然由于我们做的是TOY, 低端嘛. 没有那么多精力(当然能力也不足)花在原始设计上. 不行就再试...

所以我们经常开模出来后有大改动.
