求高人指点下这个齿轮副正确否？

zymjln · 发表于 2012-8-14 16:49

您需要登录才可以下载或查看，没有账号？注册

x

行星齿轮传动

模数 0.5    压力角20度

太阳轮 z=12 变位系数 0.434
行星轮 z=21 无变位
内齿轮 z=54 变位系数0.434

安装距  8.45

能否正确啮合？  请高手指点

有没有什么问题

qdtruck · 发表于 2012-8-14 17:07

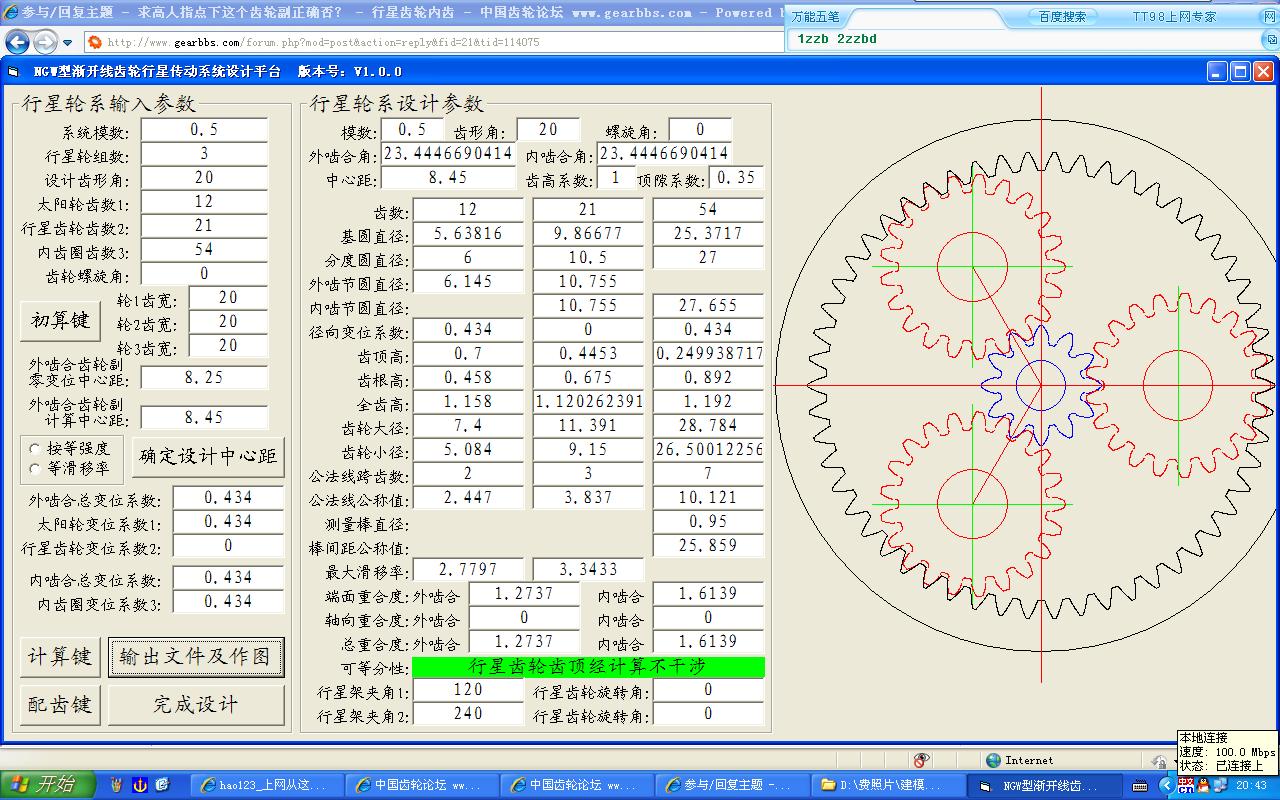

这也差得太远了。用牛爷的软件试试！

hyfjy · 发表于 2012-8-14 20:43

从啮合角度说，可以装配上。不谈质量。

zymjln · 发表于 2012-8-15 07:28

hyfjy 发表于 2012-8-14 20:43

登录/注册后可看大图

从啮合角度说，可以装配上。不谈质量。

呵呵我这是第一次搞行星轮设计

请指点一二。。。

谢谢那里不好？

huijind · 发表于 2012-8-15 14:50

如果是作行星齿轮计算练习，是可以的。如果是用于生产，所提供的数据太少，就不好评价了。

吉布提 · 发表于 2012-8-15 15:45

看得出，楼主的齿轮啮合方面的知识仅是课堂里学到的几何和运动学层面的，动力学层面的还需要大补，三言两语是说不清的。其实齿轮这一行的门坎并不低，许多人一知半解就开始搞设计了，这也是国内减速机整体水平较低的部分原因。

zymjln · 发表于 2012-8-16 11:58

吉布提发表于 2012-8-15 15:45

登录/注册后可看大图

看得出，楼主的齿轮啮合方面的知识仅是课堂里学到的几何和运动学层面的，动力学层面的还需要大补，三言两语 ...

呵呵这也是我求指教的原因呀

您这觉得那里不合适指点下

谢谢了

zymjln · 发表于 2012-8-16 11:59

huijind 发表于 2012-8-15 14:50

登录/注册后可看大图

如果是作行星齿轮计算练习，是可以的。如果是用于生产，所提供的数据太少，就不好评价了。

您还需要哪些参数我都告诉您

帮忙看看

谢谢了

huijind · 发表于 2012-8-16 18:53

请提供各齿轮齿顶圆直径及其偏差、齿根圆直径及其偏差。公法线长度及其偏差。重合度、最大侧隙。最小侧隙。同轴度校核、安装条件校核、相邻条件校核。能提供计算过程或计算公式就更好
将数据发QQ996692093
