蜗轮蜗杆左右手螺旋法则

admin · 发表于 2007-4-3 19:44

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

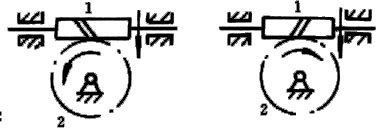

右图所示为蜗杆蜗轮传动，其轴交角一般为90° ，蜗杆与蜗轮的旋向必相同，图示为右旋。设已知蜗杆的转向，欲求蜗轮转向，可应用螺旋运动法则确定：若为左旋，则将左手握拳，其四指表示蜗杆了转向，拇指指向应为蜗杆1沿其轴线前进方向，但蜗杆1 的轴向位置已固定，则蜗轮2必朝相反方向运动，按此即可确定其转向；如为右旋，就改用右手按上述同样方法判断。
例如右下图所示的蜗杆蜗轮传动中，蜗杆是左旋，且转动方向是由内向外（垂直观察），根据螺旋法则，用左手判断，四指应指向纸面的外面来握持蜗杆，这时拇指指向纸面的左侧，所以在啮合点处蜗轮的速度方向是指向纸面的右侧。

在蜗杆蜗轮传动中，如已知蜗轮、和蜗杆的转向，要判断蜗杆蜗轮的旋向，上述螺旋运动法则仍适用：设已知蜗杆与蜗轮转向，欲确定其旋向，可假定为右旋（或左旋) 按蜗杆1转向求蜗轮2转向，如该转向与实际转向相符，说明假定正确；如不符，则蜗轩蜗轮的旋向应与假定的旋向相反。

outy · 发表于 2007-8-28 11:26

呵呵,不错!曾经一度让我困惑过的东西

kiss3721 · 发表于 2008-12-21 21:12

1# admin

不懂，特来学习

狼齿 · 发表于 2009-10-1 20:47

我确定左右旋向方法是顺时针就是右旋逆时针就是左旋，齿轮也同样！不知道对不！

tf382601 · 发表于 2009-10-3 20:24

简单的讲就是齿角朝你右手是左旋，反之就是右旋。

raul148 · 发表于 2009-10-26 18:24

受教了！！

52aaa · 发表于 2009-11-19 18:11

:L学习了,每次分析都要仔细分析,分析慢死

DataField · 发表于 2009-11-19 22:30

谢谢，这是个很基本的东西，像我这样的新手经常会忘了注明旋向。

19721224 · 发表于 2009-11-21 15:42

非常直观易懂。

vbyu1987 · 发表于 2010-6-21 13:54

假设蜗轮和蜗杆可以不同旋向，怎么判断蜗轮的旋向
