ug7.5的齿轮模块超级强悍！有兴趣的共同交流一下

gwl75216 · 发表于 2012-7-30 16:06

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

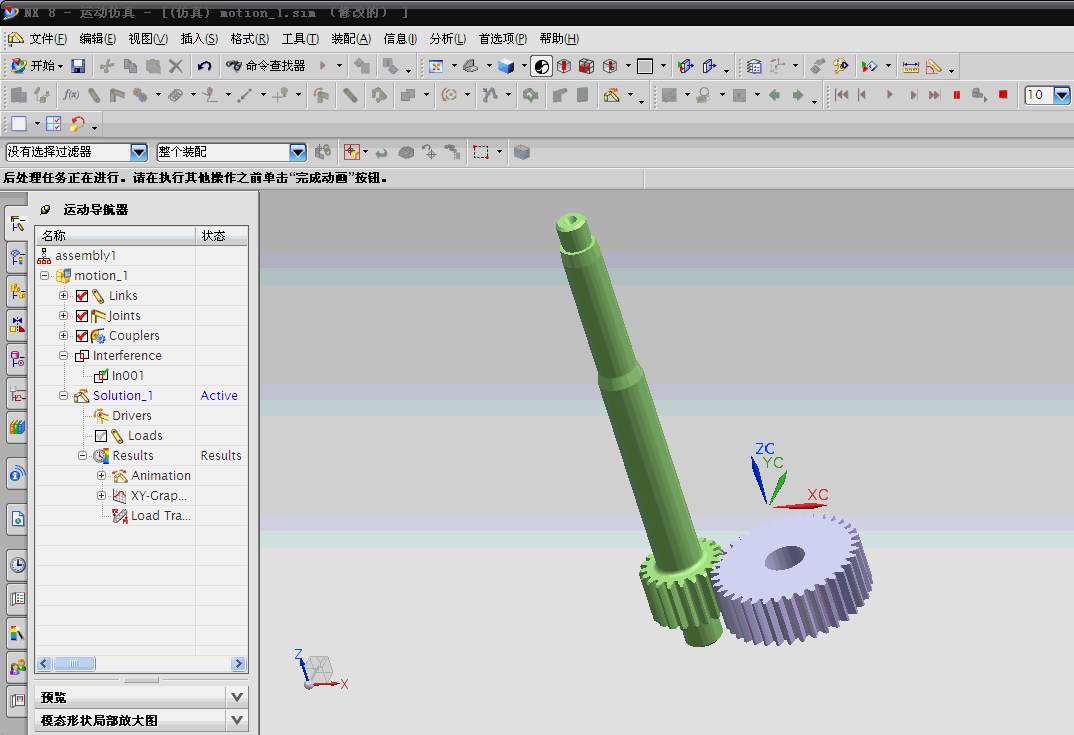

齿轮运动仿真。

ranhlong · 发表于 2012-7-30 21:03

你是参数建模还是外挂软件出来的

gwl75216 · 发表于 2012-7-31 12:49

参数建模

banana_818 · 发表于 2012-8-11 15:25

UG7.5画双联齿轮一个标准齿轮一个变位齿轮，这样该怎么画？或者画好单独一个用装配？给指点一下。

wangjunjtslhc · 发表于 2012-8-12 09:47

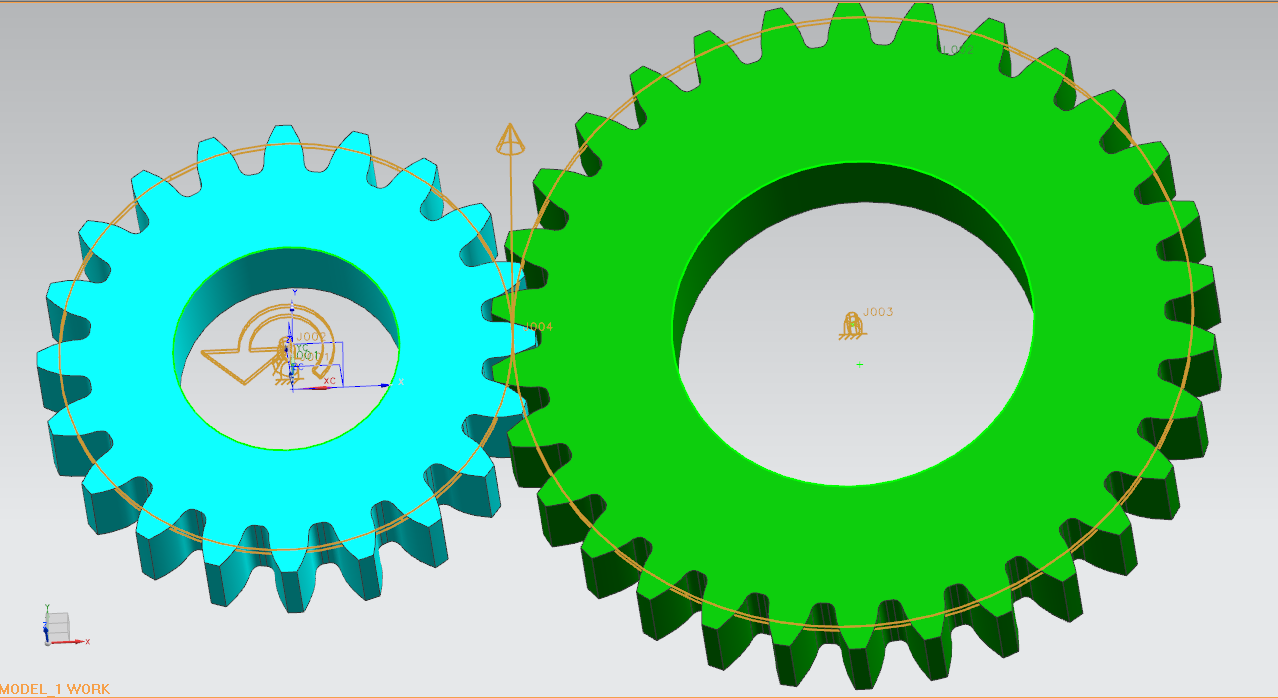

登录/注册后可看大图

nutshell2011 · 发表于 2012-8-12 11:13

这个软件建标准齿轮可以啊！

hyfjy · 发表于 2012-8-12 14:26

我目前就用7.5UG，附带的齿轮模块一般说做圆柱直齿轮这类技术含量不大，要求不高的还马马虎虎，做斜齿轮副能保证正常啮合就不可能了，做各种锥齿轮只是示意图，本身就是干涉的曲面，做个不透明的动画什么的可以骗骗人，但用来分析可真的不行。天下没有掉下的馅饼，要想精确建模，只有自己的辛劳付出才有可能。把一切希望寄托于有现成的软件，不费任何事就能心想事成，那才叫一个笑话。

wangjunjtslhc · 发表于 2012-8-12 19:03

7.5ug好象没有齿轮建模这个模块，不知你们用的那个版本的，我去年早些时间用7.5,后半年改为8.25了，不过想和大家交流一下ug软件。
1。螺旋齿轮建模后公法线如何测量？我的测量方法是在将齿轮基圆处削平测量，测的数值很准确的，和理论计算完全一样。但我觉的还不是最佳的方法。就象woode那样卡个公法线千分尺，不知关系如何添加？
2。再想大家交流一下有限元。大家有这方面的作品可以上传分享，共同讨论。

贤胜 · 发表于 2012-9-4 23:36

UG7.5的齿轮建模不太准

看看可以但不能用在工厂实际加工齿轮产品

小地主 · 发表于 2013-1-11 21:41

不会用可别说软件不好,只能是水平不行
