英国齿轮设计软件的公法线的计算

刀疤五 · 发表于 2009-5-22 00:07

您需要登录才可以下载或查看，没有账号？注册

x

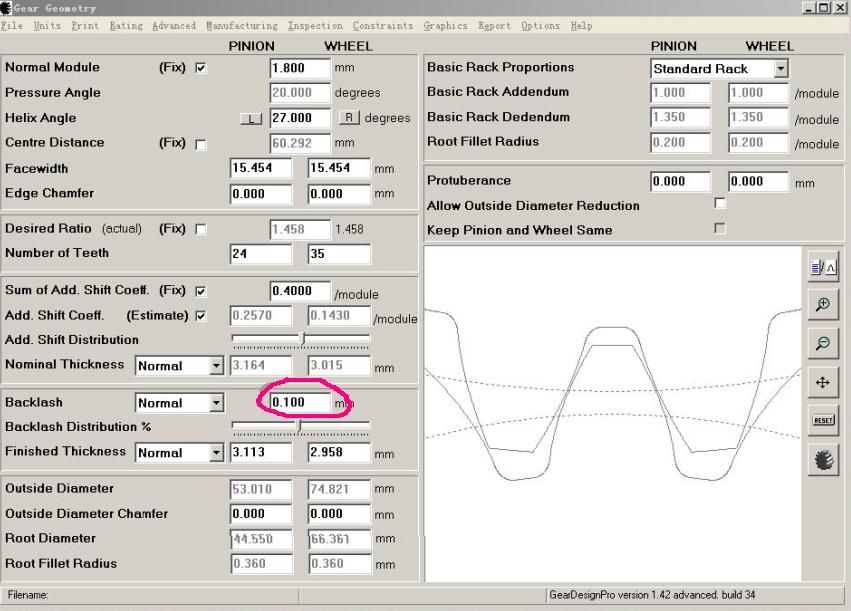

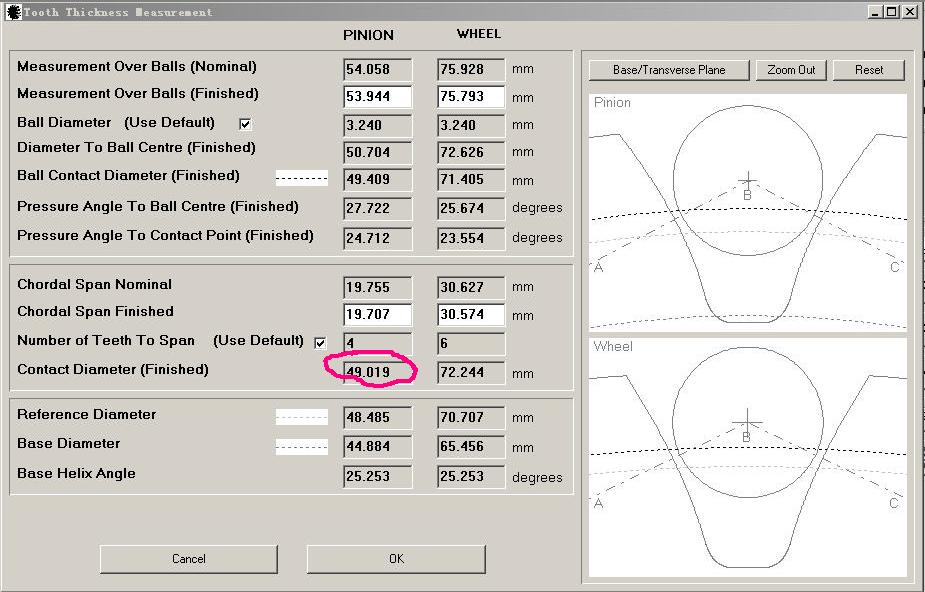

一般的齿轮参数计算程序很少去计算公法线或M值与齿面相切点所在所在的圆直径，我用的软件是计算的，近来与英国齿轮设计软件比软了一下，当为斜齿时，公法线切点计算对不上，我认为英国的是错误的，偏大了一些。但又想，国外的大软件怎么可能出错呢。不知各位是否验算过?

刀疤五 · 发表于 2009-5-22 06:58

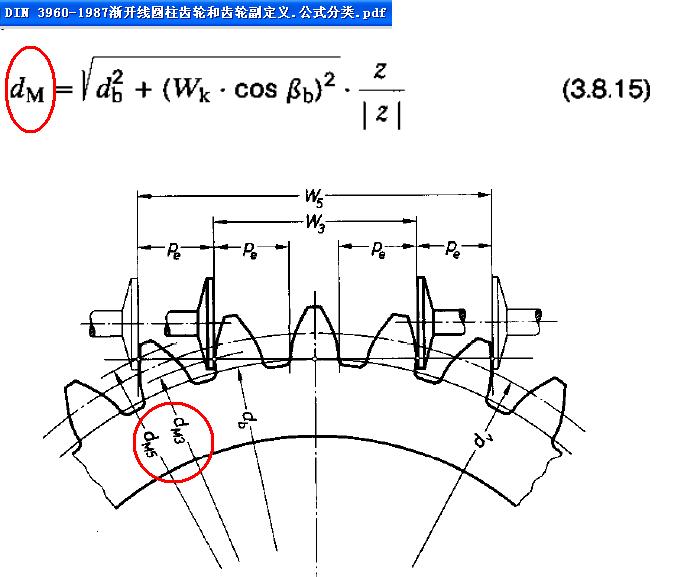

切点计算公式应是 D切^2=Db^2+(Wk*COS(Bb))^2,英国的软件是D切^2=Db^2+(Wk)^2
Bb为基圆螺旋角，Db为基圆直径，Wk为公法线

niuershiye · 发表于 2009-5-22 14:14

有计算接触点的那个软件没有安装。
没仔细对照过。

wanyong0004 · 发表于 2012-6-7 09:16

是的，版主的间接是正确的

jssqzcly · 发表于 2024-5-24 12:47

最后面Z的比值是什么东东
