切等高齿的刀盘的一个刀片在切齿的时候断了怎么回事 请教专家

[复制链接]
发表于 2012-6-2 18:44 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
看图片请教各位专家

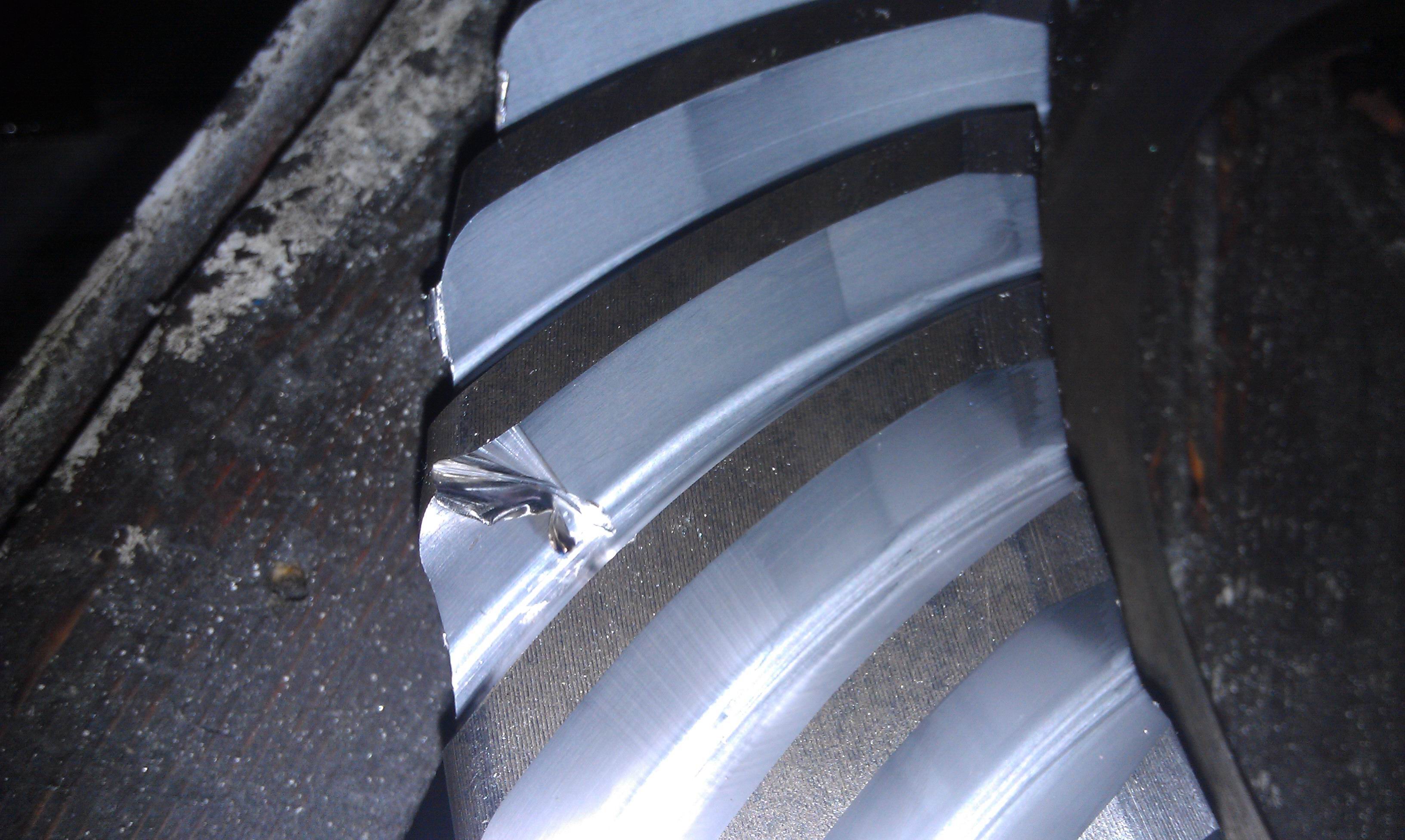

工件

工件

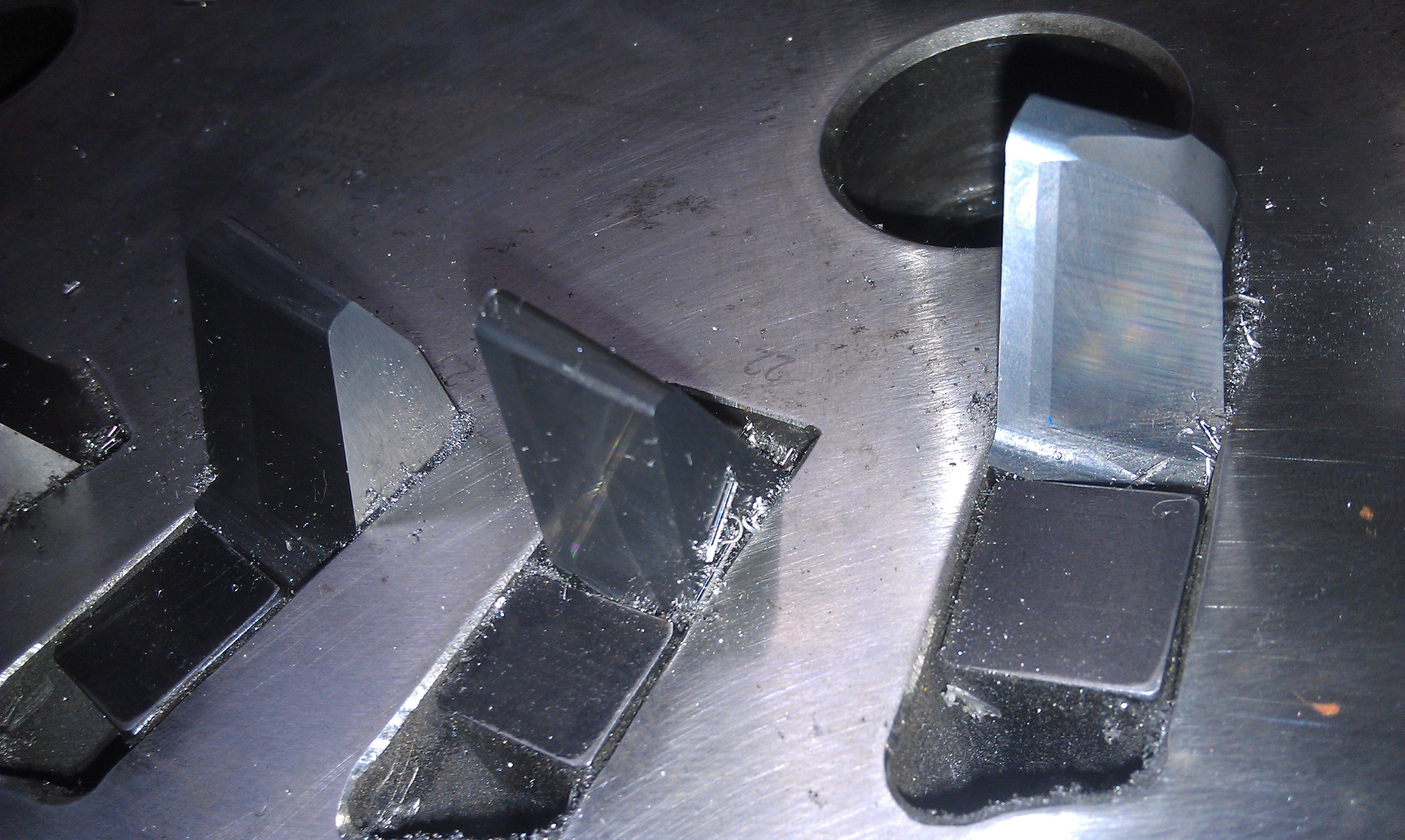

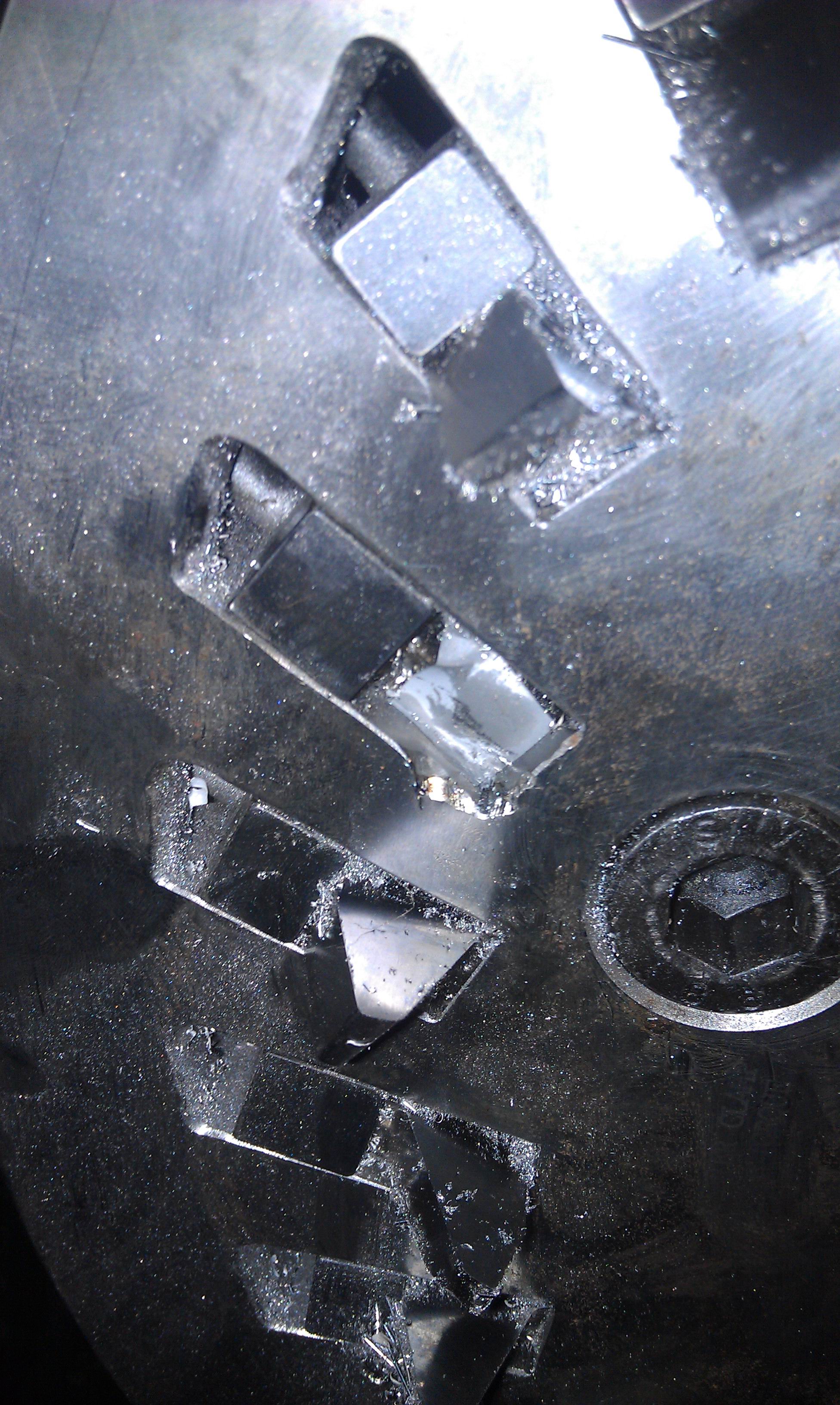

破损的刀盘

破损的刀盘

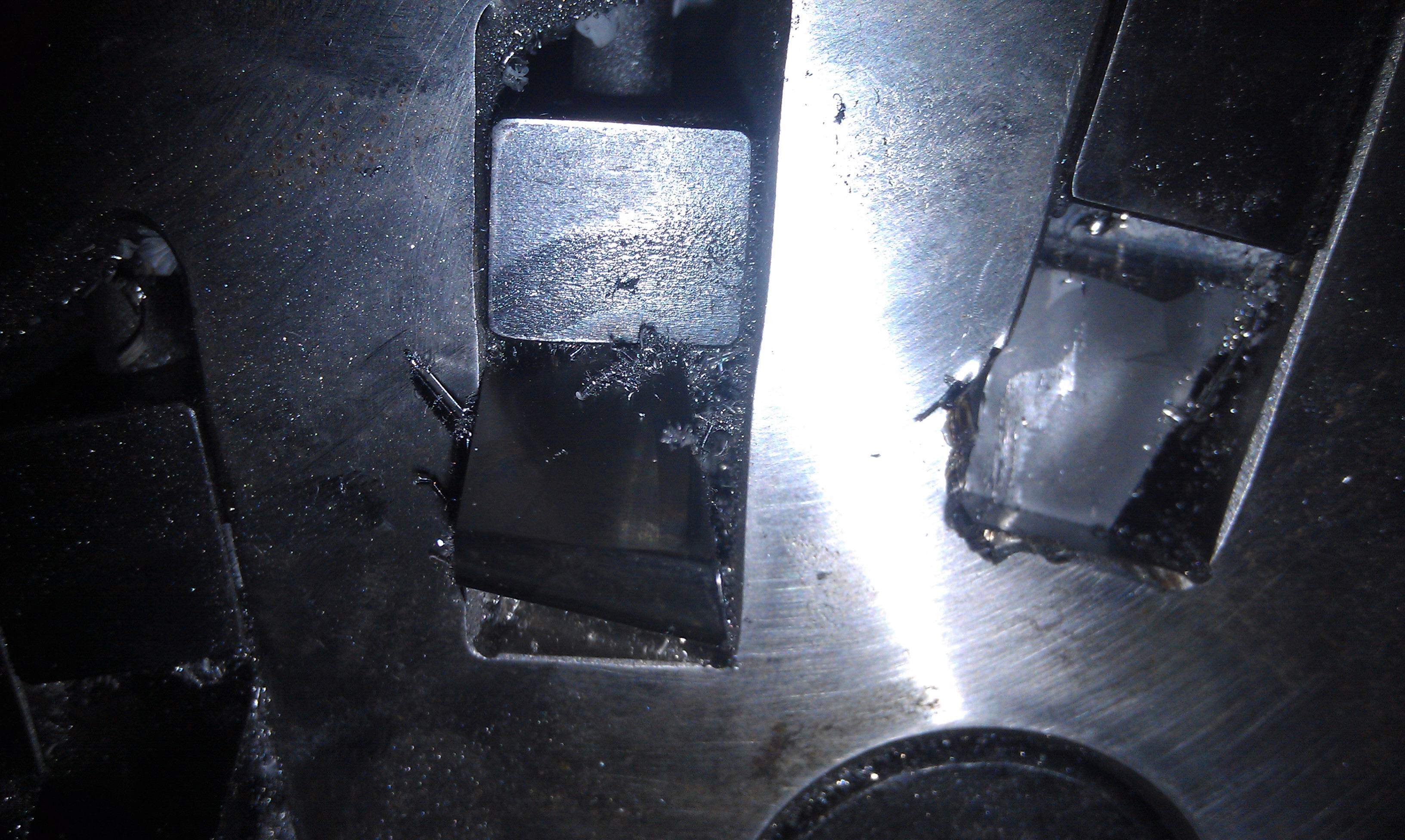

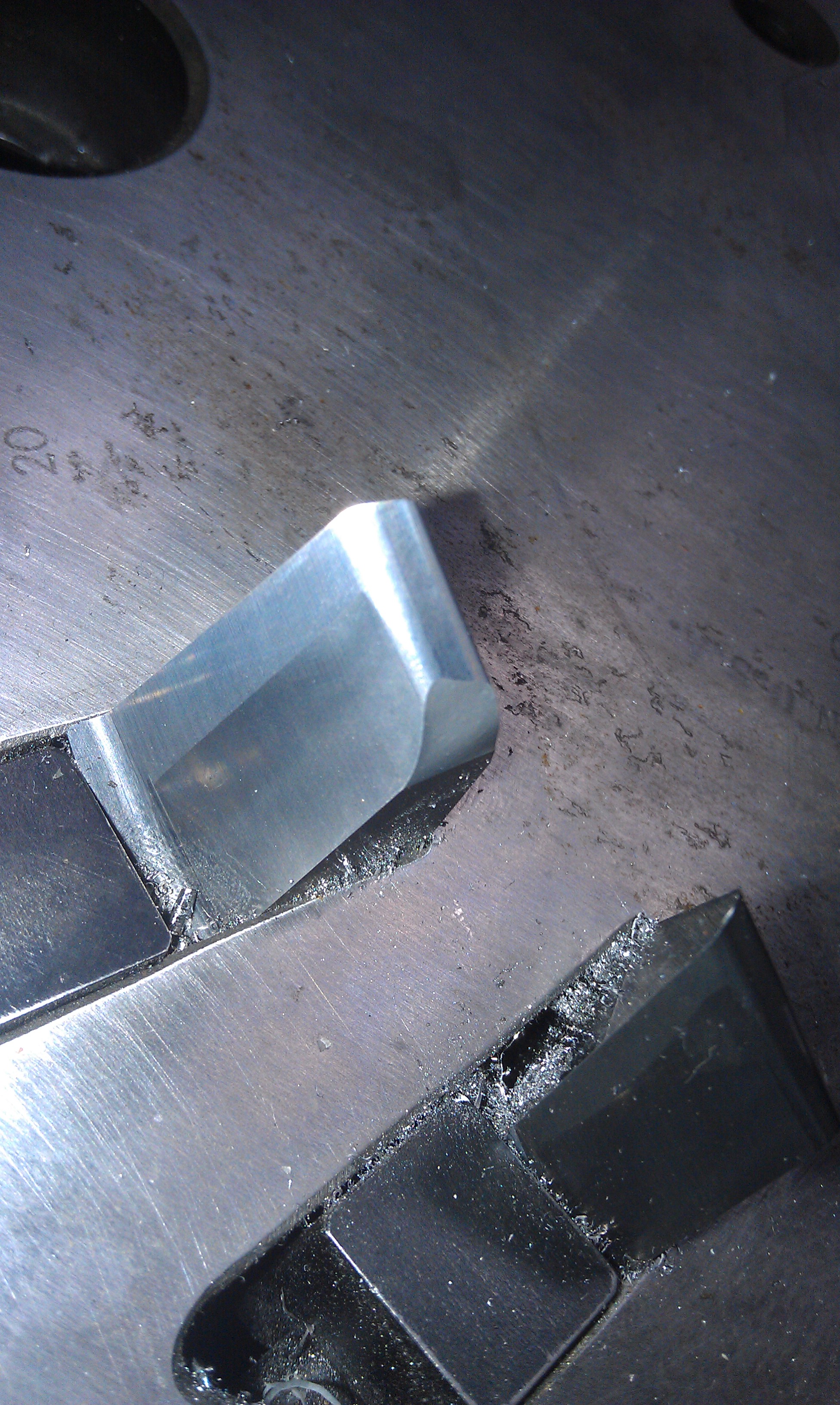

破损的刀

破损的刀
 楼主| 发表于 2012-6-2 18:50 | 显示全部楼层
补充下 刀盘为左旋
发表于 2012-6-3 22:57 | 显示全部楼层
个人认为数控系统不稳定,初步判断电子齿轮箱的设置不是在最佳状态。将工件主轴认真做一下优化,相信肯定有效果。

评分

1

查看全部评分

 楼主| 发表于 2012-6-3 23:39 | 显示全部楼层

你好 请问你以前遇到过这样的情况吗?
发表于 2012-6-4 07:16 | 显示全部楼层
请问您是用什么型号的机床加工的?齿轮模数多少?
发表于 2012-6-4 08:48 | 显示全部楼层
您这是EN的刀盘吗? 床子是数控的吗? 什么系统?
发表于 2012-6-7 15:13 | 显示全部楼层
刀断很正常了,情况和原因也很多。
发表于 2012-6-7 17:53 | 显示全部楼层
wjzrocket126 发表于 2012-6-3 23:39
你好 请问你以前遇到过这样的情况吗?

前阵子也是这种情况,初步判断就是电机的整体性能没有得到良好的设置,增益,包括速度环,位置环的增益设置很陌生,导致主轴刚性差,所以在切齿时主轴受外力后会不断自我调整,加之Face-hobbing对刀头与工件的相对位置要求比较高,若工件轴自我修正的状态逐渐恶化,当某一刀刃的切削量过大时,就会引起过切打刀现象,个人拙见。不过电机优化后就再没发生过类似现象,话说回来,我做该方面的尝试还不是很多,个人拙见。

评分

1

查看全部评分

 楼主| 发表于 2012-6-8 19:55 | 显示全部楼层
zqf 发表于 2012-6-7 17:53
前阵子也是这种情况,初步判断就是电机的整体性能没有得到良好的设置,增益,包括速度环,位置环的增益设 ...

有好几个刀头(都是和断了那个刀头一样的切凹面的刀)刀尾断了一点
发表于 2012-6-8 22:10 | 显示全部楼层
那可能就不是电机优化的问题了,FS刀盘,刀刃各面的刃磨角度不是问题。
1 从刀刃干涉的断口看,左旋轮的凸面与刀盘的外刀产生干涉;
2 请确认外刀节点直径是否正确;
3 请确认切齿过程中刀盘与工件的转速是否正确,或者是在切齿过程中,不要随意去修改机床主轴的进给倍率。若速比不对,切齿过程中会出现乱齿现象,成形法来做的话速比最简单了,设定好了应该不会有问题。滚切法就比较复杂了,尤其是在数控机床上去实现滚切法Face-hobbing的加工,速比关系是很重要的一环。但是,即便是速比不对,切齿过程也是逐步完成的,也不会出现打刀现象啊。
4 齿形有了,接近结束时出现了打刀现象,有点令人费解。还是倾向于主轴刚性差,,,,,,
