强度计算中,dsh如何计算?

freak · 发表于 2012-7-4 07:39

请教如何计算?这个参数是KHβ的一般算法中出现,强度计算必不可少的,请大家帮忙

freak · 发表于 2012-7-9 09:38

基本清楚了,dsh应该就是等直径轴轴径,换句话说,应该就是齿轮安装孔的内径

fawcgzmg · 发表于 2012-7-31 09:36

楼上说的应该不正确，Dsh我觉得应该是当量直径，是将阶梯轴用一个相当的等直径轴来近似代替，具体计算请查一下相关资料

freak · 发表于 2012-7-31 10:40

fawcgzmg 发表于 2012-7-31 09:36

登录/注册后可看大图

楼上说的应该不正确，Dsh我觉得应该是当量直径，是将阶梯轴用一个相当的等直径轴来近似代替，具体计算请查一 ...

你的说法我是赞同的，这个当量直径具体如何计算得到，这点手册，国标里都没有，估计还是得靠材料力学来计算，你有这方面资料没

shpeng2020 · 发表于 2023-10-18 07:46

同问、同问，请懂的指教一二

攻城狮 · 发表于 2023-10-19 21:41

shpeng2020 发表于 2023-10-18 07:46
同问、同问，请懂的指教一二

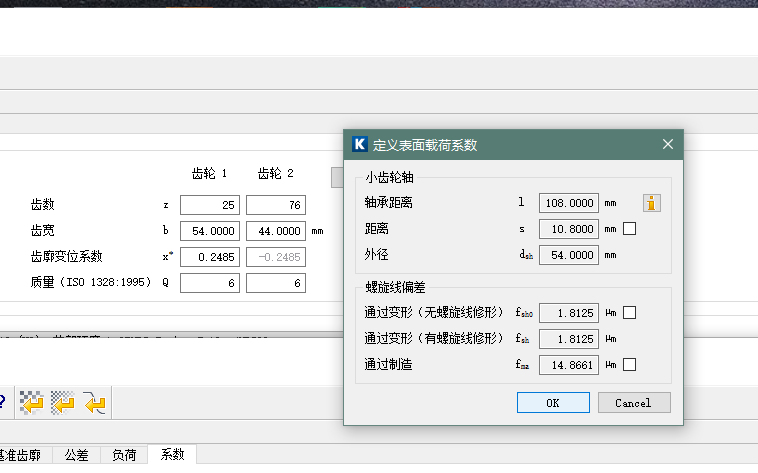

打开kisssoft，圆柱齿轮副，小齿轮齿宽和KHB+里的dsh看下

zhouchang0001 · 发表于 2023-10-20 22:58

小轮轴弯曲变形当量直径dsh，参考图片公式
