求教关于蜗杆改齿轮的问题

hifijone

原来的状况:

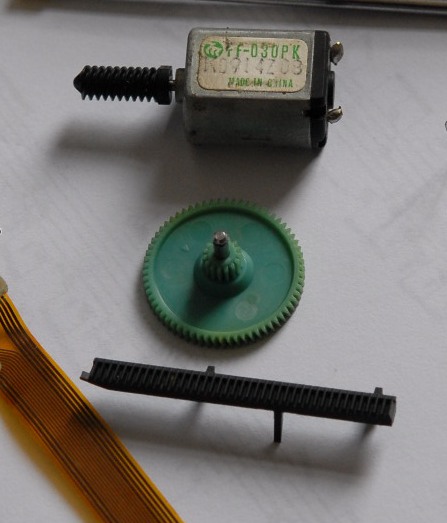

“蜗杆蜗轮齿条”图中共有三个部件，其中电机上的蜗杆与大齿轮相接，与大齿轮一体的小齿轮与黑色齿条连接，电机轴方向与齿

条方向平行，通过电机旋转带动传动齿轮，从而使齿条横向移动。


希望达到的情形：

废弃原来的蜗杆，改变为齿轮，电机轴方向与齿条垂直，怎样才能不改变传动速度比。


请专家们帮助看一看能否实现，谢谢！

hyfjy

如果是单头蜗杆，从图上看传动比较大，蜗杆改齿轮不可行，除非再加一级齿轮传动，这里第一级用的蜗杆蜗轮机构主要目的是大速比用一级齿轮机构一般是无法达到这种速比的。

纪永君

从图中的结构看没有问题，可以传递功率
不知道你废弃的结构是什么，也不知道什么结构的蜗杆与齿轮类似，原来的蜗杆代替哪个齿轮
至于传动比的问题需要参照原来的传的计算才知道

brwdw

近来，环面包络蜗杆应用越来越广泛，主要应用领域有太阳能行业、工程机械、矿山机械、建筑机械等。但是，环面蜗杆的加工难度较大，且加工设备成本太高，中小型企业很难投入批量生产。针对此种情况，我们团队研发了在普通数控车床上加工环面蜗杆、圆弧圆柱蜗杆、渐开线蜗杆、阿基米德线蜗杆、双导程蜗杆等。减少了很多企业的投入成本，并且高效率、高质量的生产。获得广大企业用户的一致好评。现我们全面推广此项技术，如有需要此项技术或购买此类产品的，联系方式如下：手机：13918315375                QQ：723957614

gdd

改成齿轮又要使速比不变那肯定要加几段减速齿轮，而且改成齿轮就不能自锁了！
