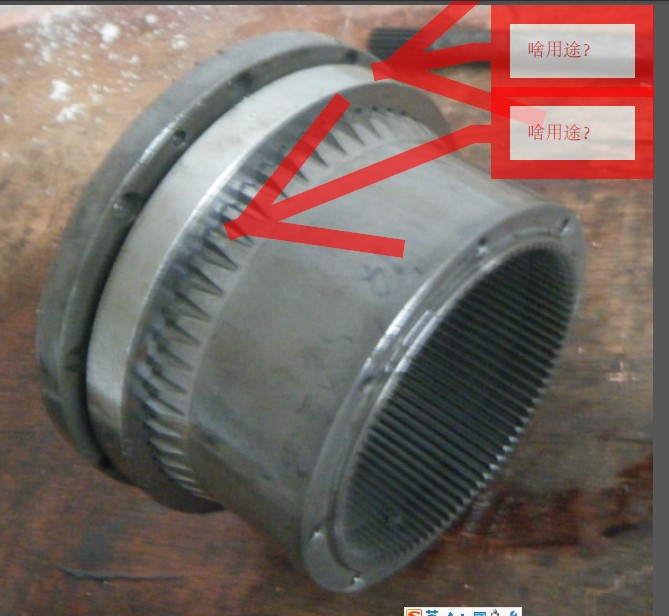

谁人知道？

qdtruck · 发表于 2012-5-15 15:31

您需要登录才可以下载或查看，没有账号？注册

x


qazxsw · 发表于 2012-5-15 16:44

否明白

hyfjy · 发表于 2012-5-15 20:24

有可能是刹车用的。
在滚筒上做了些齿，当需要急刹车时，用一个带齿的摆动块压住滚筒上的齿，立马就停住了。
也有在汽车座椅上加这个来调高度的。

吉布提 · 发表于 2012-5-16 13:13

本帖最后由吉布提于 2012-5-16 13:29 编辑

行走（或卷扬）驱动减速机，用花键实现浮动联接。通常这个位置有螺孔实现固联，照片中没有，似乎两法兰之间没有螺栓安装空间。这种减速机对轴向尺寸要求极为苛刻。

qdtruck · 发表于 2012-5-16 14:30

吉布提发表于 2012-5-16 13:13

登录/注册后可看大图

行走（或卷扬）驱动减速机，用花键实现浮动联接。通常这个位置有螺孔实现固联，照片中没有，似乎两法兰之间 ...

谢谢指点！请问轴向尺寸是否指安装尺寸？

qdtruck · 发表于 2012-5-17 17:24

hyfjy 发表于 2012-5-15 20:24

登录/注册后可看大图

有可能是刹车用的。
在滚筒上做了些齿，当需要急刹车时，用一个带齿的摆动块压住滚筒上的齿，立马就停住了 ...

谢谢费老师指点！

吉布提 · 发表于 2012-5-20 13:55

左边的法兰是和固定支座连接的，照片中可见螺孔。右边的法兰是和运动件连接的，两法兰之间需有一定的空间，否则螺栓无法安装。该外圈是减速机的输出端，与链轮或卷筒连接。当链轮（或卷筒）轴向自由度已限制时，可用花键连接。这种减速机的轴向总尺寸受限于链轨宽度。

happyhrc · 发表于 2012-5-22 13:33

这个是两个不同的零件组成的么?

吉布提 · 发表于 2012-5-22 15:33

是两个零件，一个相当于行星减速机的内齿圈，一个相当于行星减速机的输出轴。工作时可看作输出轴是固定的，内齿圈是运动的。

minghengchiluen · 发表于 2012-5-22 16:19

学习了
