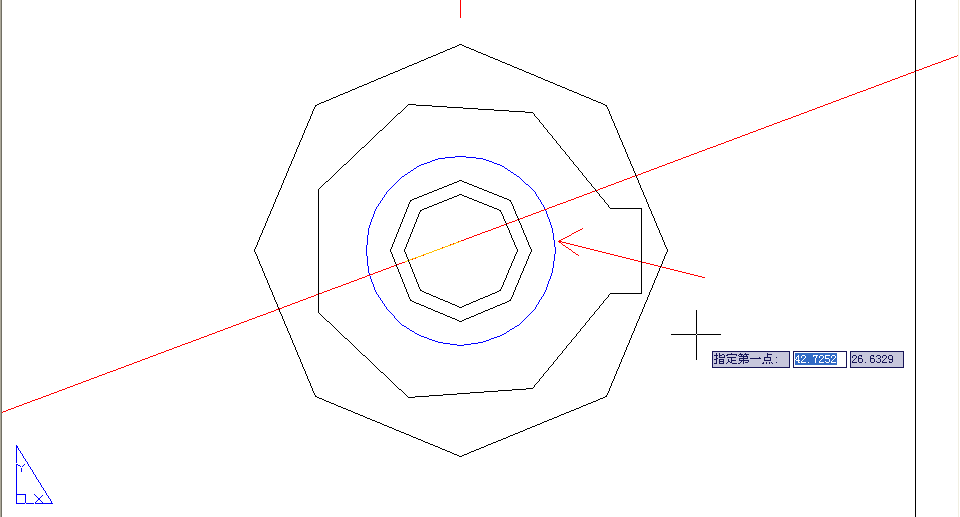

proe三维转二维后，另存为dwg格式，用cad输出打印后圆怎么变成多边形了？？？

proe大泽 · 发表于 2012-5-13 20:50

您需要登录才可以下载或查看，没有账号？注册

x


而我自己用cad画的圆确实远的？？？？怎么回事。。。。

proe大泽 · 发表于 2012-5-13 20:52


zpanpan007 · 发表于 2012-5-13 22:45

请在CAD绘图界面中将其重生成模型即可变为圆重生成也可输入快捷命令：reg 谢谢！
希望能帮到你

鑫盛齿轮公司 · 发表于 2012-5-14 07:31

重新用CAD打开，再保存就不会这样了

星魂oline · 发表于 2012-5-14 22:20

向CAD转换的时候软件会默认一个比较低的显示精度...你调一下CAD里面的显示精度就好了，工具~选项...

proe大泽 · 发表于 2012-5-15 08:19

ok、ok，我试试！多谢了各位！
