求助传动比1：90的行星齿轮传动任何设计

shenhongyu · 发表于 2009-5-16 11:46

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

求助传动比1：90的行星齿轮传动任何设计，帮忙给个大概思路，我的qq：275159500

shenhongyu · 发表于 2009-5-16 11:57

那位大侠帮帮忙

woodee · 发表于 2009-5-16 14:00

Za 14
Zb 89
Zc 43
Zd 32
试一下吧。

niuershiye · 发表于 2009-5-16 19:30

还要看传动功率的大小。

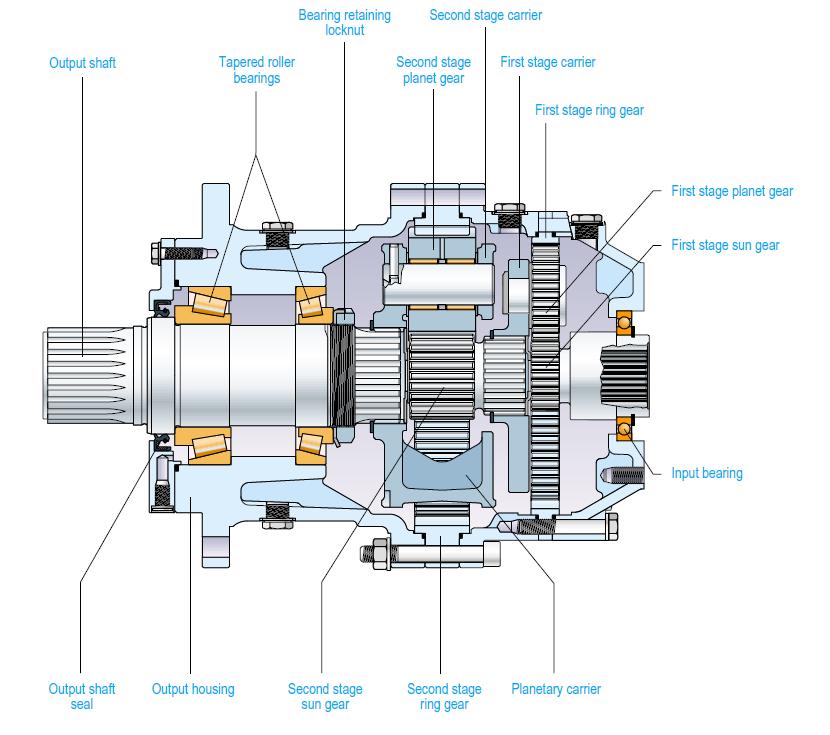

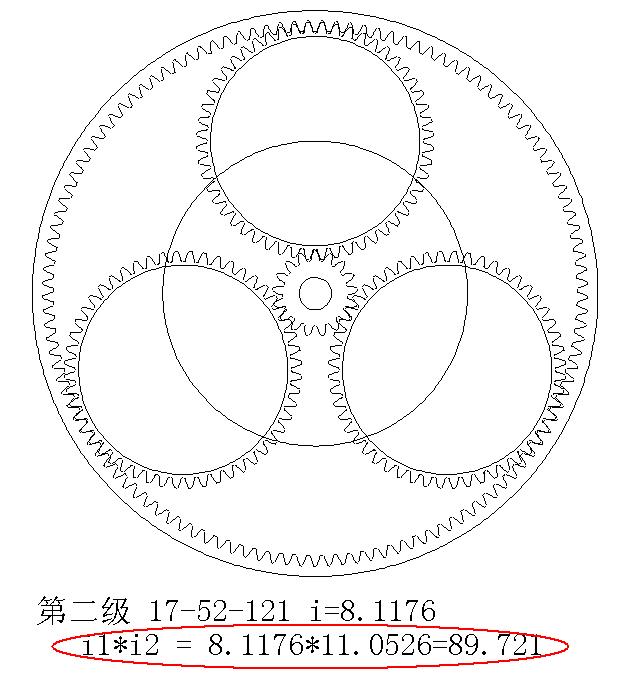

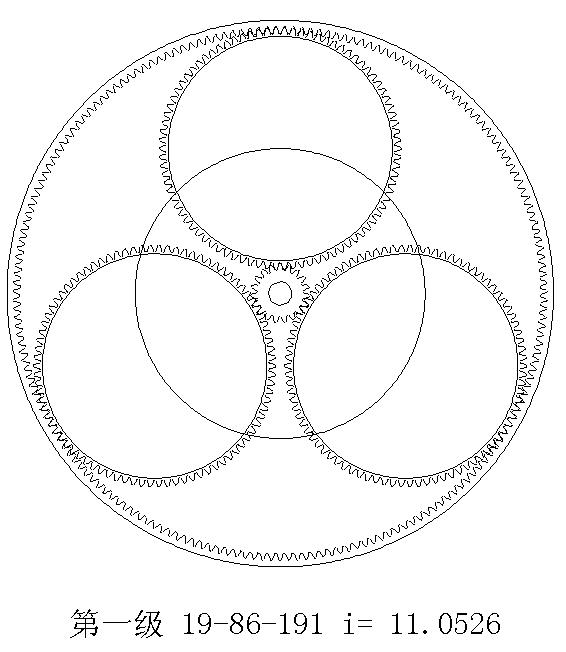

假如采用 2--NGW ，第一级 i = 11.0526 ；第二级 i = 8.1176 ，总从动比= 89.721
==================

niuershiye · 发表于 2009-5-16 19:46

本帖最后由 niuershiye 于 2009-5-16 20:47 编辑

接楼上

知道功率、输入（或输出）转速后，就可以决定模数（中心距）。

也可以分为三级传动。名义传动比  i1 = 5.6  i2 = 4.5 i3= 3.55

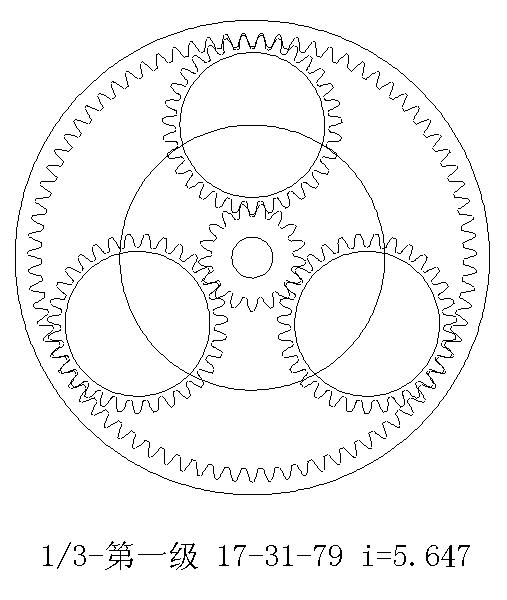

第一级  17-31-79  i1 = 5.647 （3个行星轮）

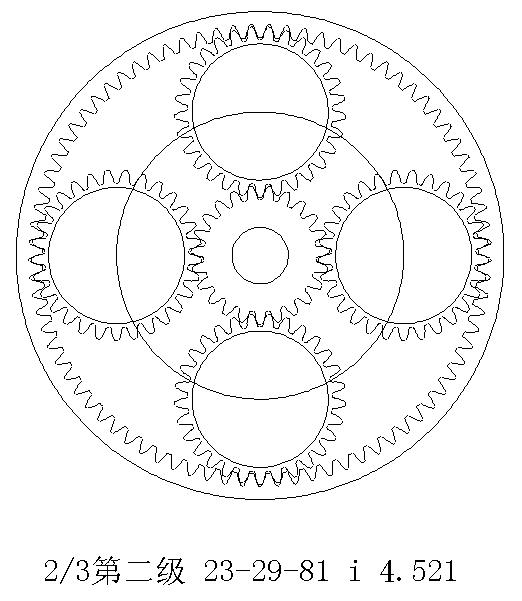

第二级  23-29-81  i2 = 4.521 （4  “       ）

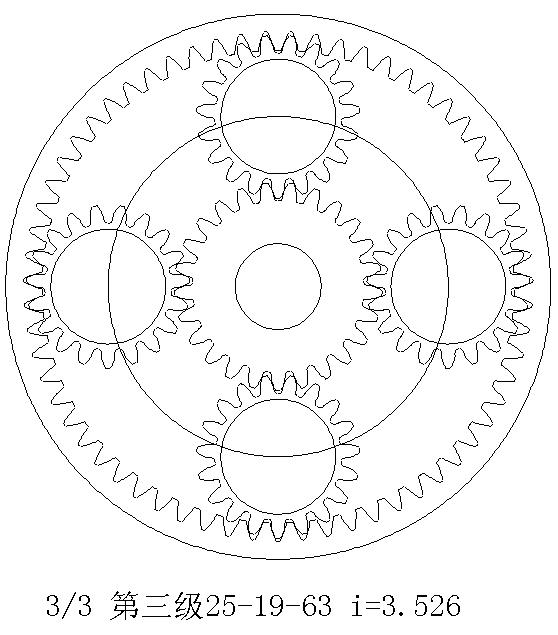

第三级  25-19-63  i3 = 3.526 （4 ”    ）

i1*i2*i3 =90.033

niuershiye · 发表于 2009-5-16 21:04

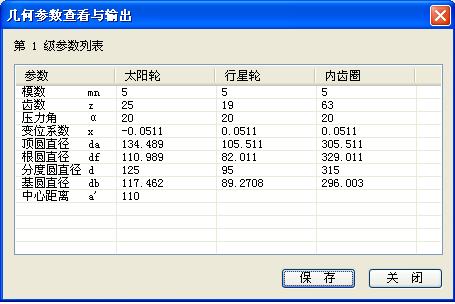

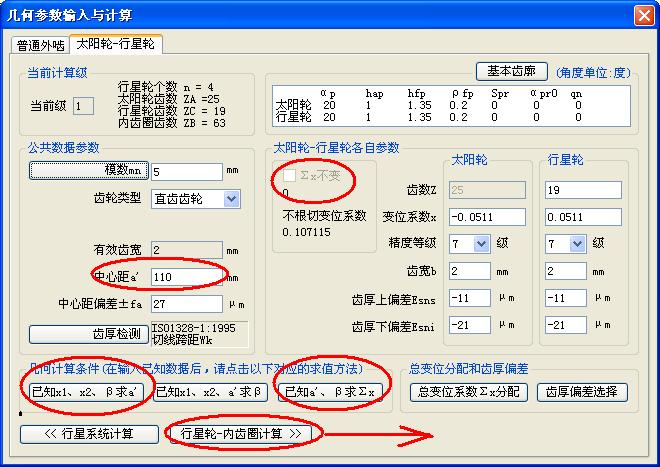

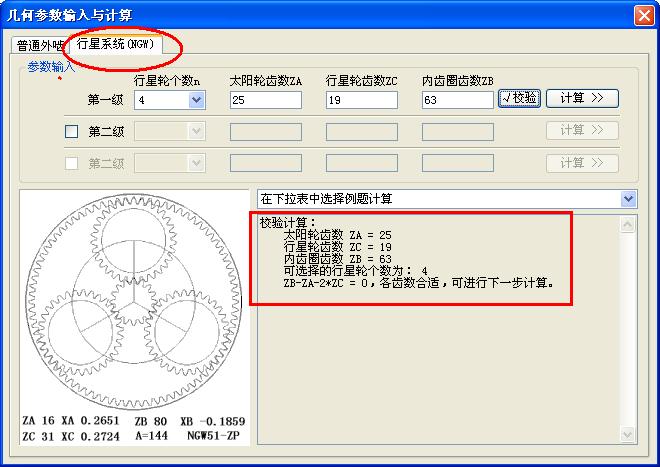

计算过程如下：

woodee · 发表于 2009-5-16 22:32

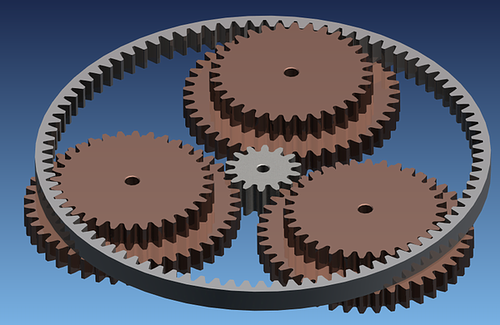

牛老，NW型，会否更紧凑：
Za=14，Zb=89，Zc=43，Zd=32
0NW Pair 01.PNG

两极便可。

niuershiye · 发表于 2009-5-16 23:22

本帖最后由 niuershiye 于 2009-5-16 23:44 编辑

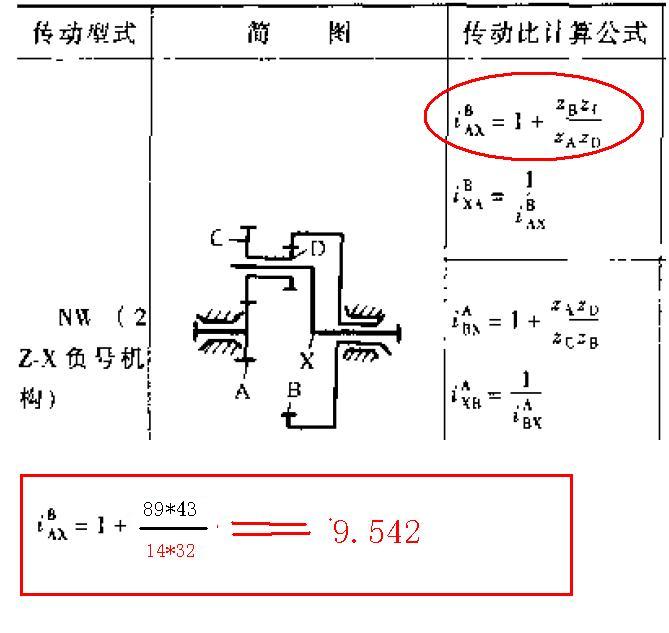

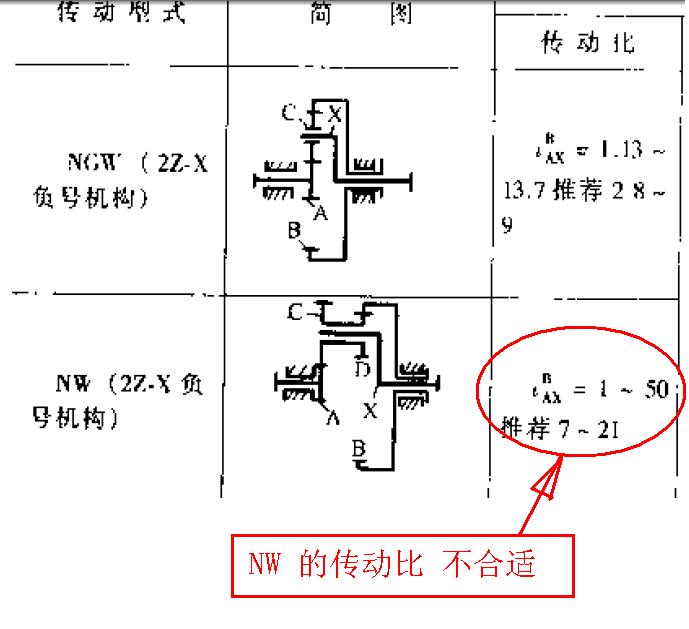

牛老，NW型，会否更紧凑：
Za=14，Zb=89，Zc=43，Zd=32
9126
两极便可。
woodee 发表于 2009-5-16 22:32

登录/注册后可看大图

===================

=============
9.542*9,542=91.05

woodee · 发表于 2009-5-17 13:06

8# niuershiye

谢谢牛老！

shenhongyu · 发表于 2009-5-17 18:18

太感谢啦，我想做一个简易分度盘，手摇一圈能转30°，机构最少，体积小
