请各位齿轮专家帮我看看这个齿轮断裂失效的形式！谢谢

小楼听风雨 · 发表于 2012-5-4 15:43

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

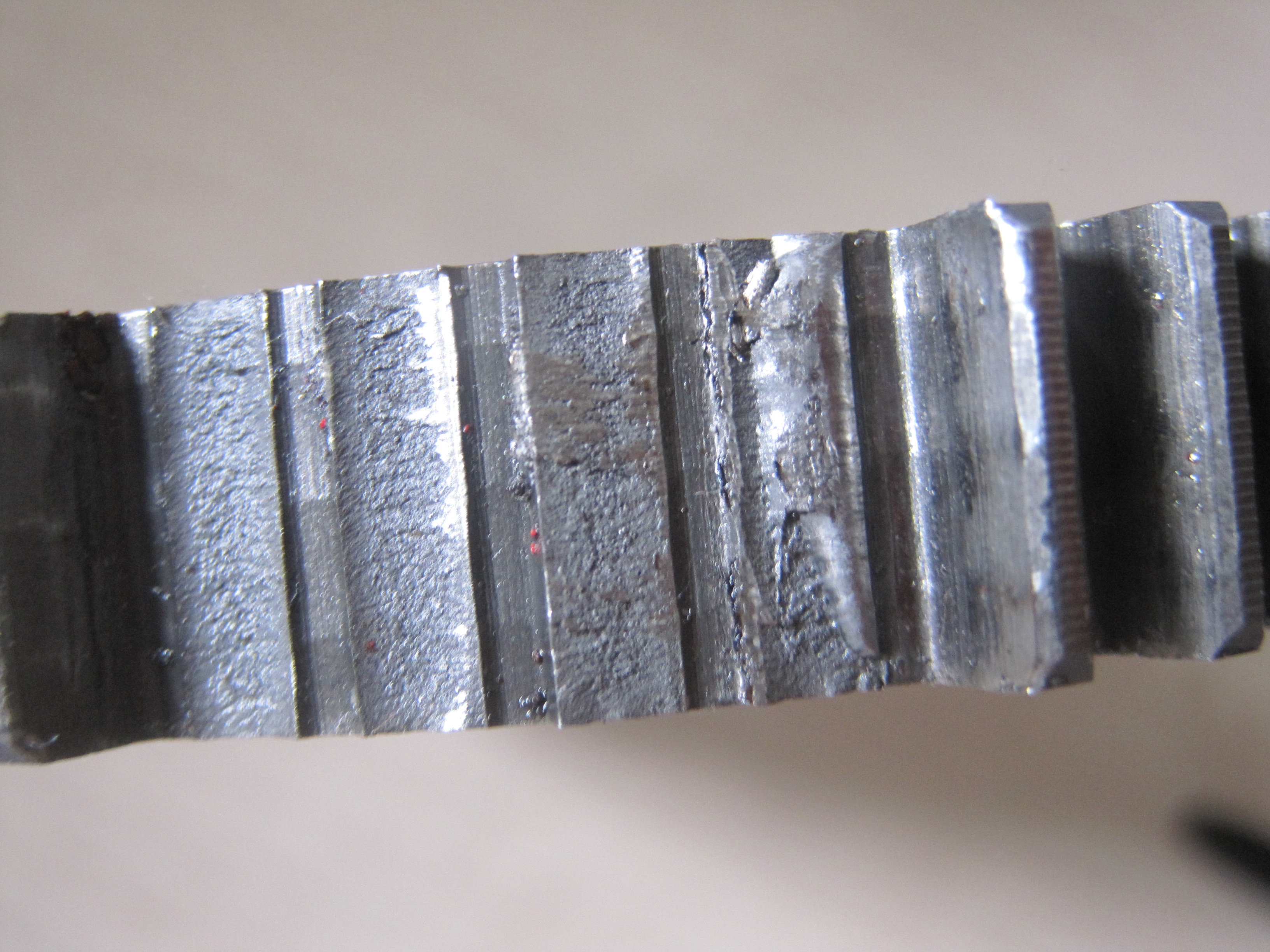

小弟，有一对配合齿轮，齿轮断裂。如图。想请教各位看看这是什么原因造成的。主要的失效形式是什么！我个人感觉是材料问题或者加工、热处理时残留应力引起的。主动齿轮Z=12 m=1.75 从动齿轮Z=52 m=1.75.高变为齿轮。

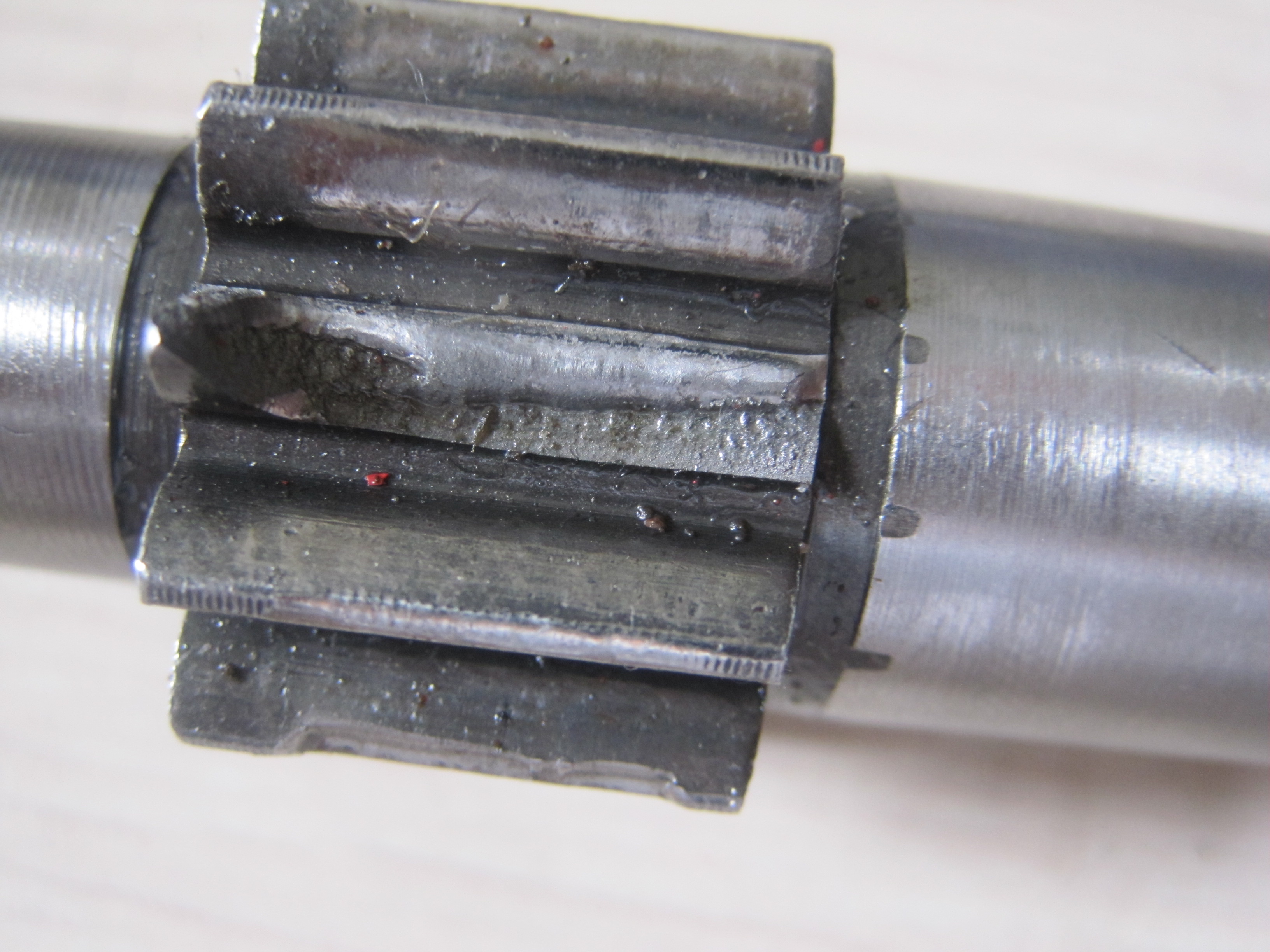

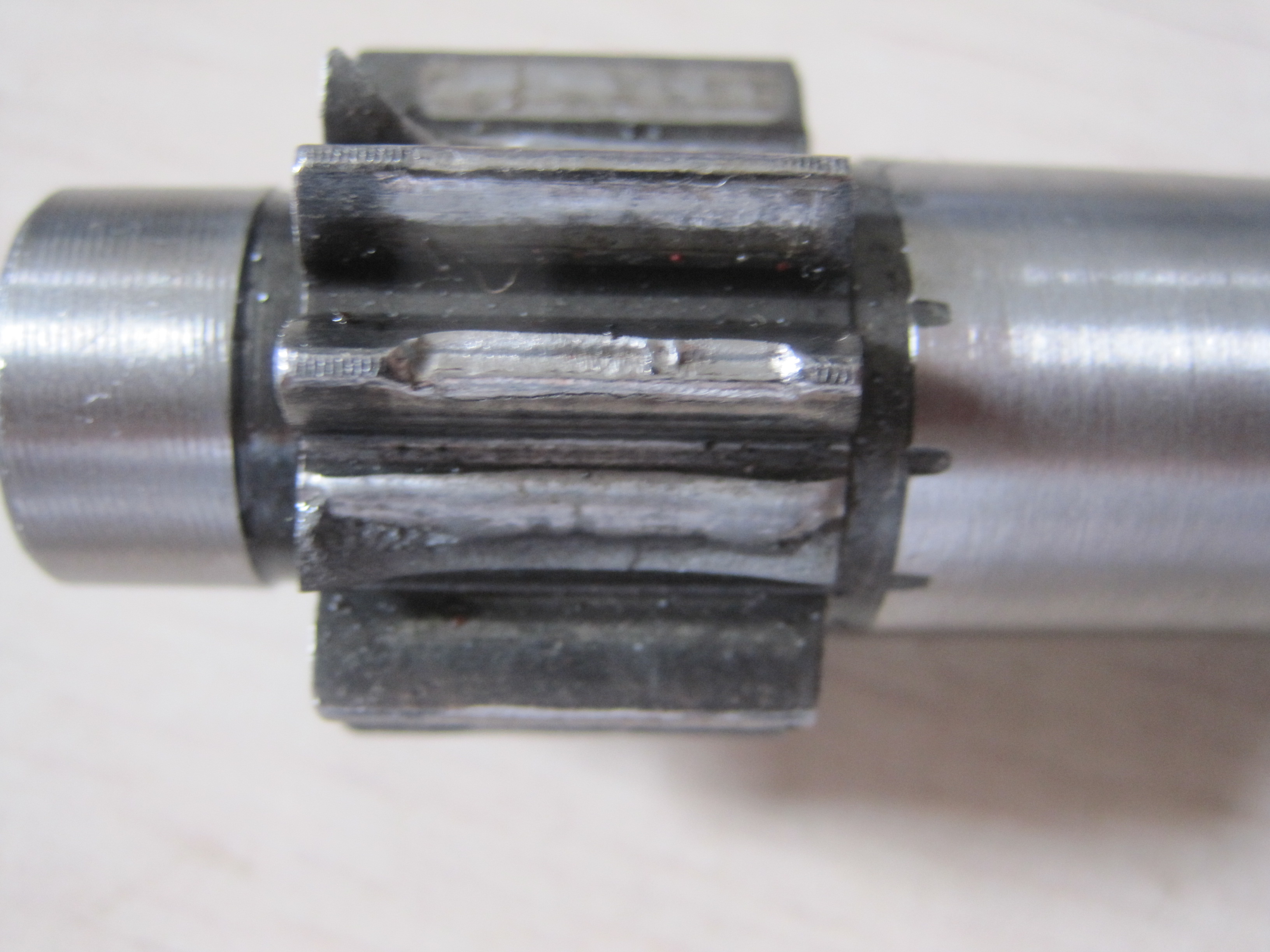

主动齿轮

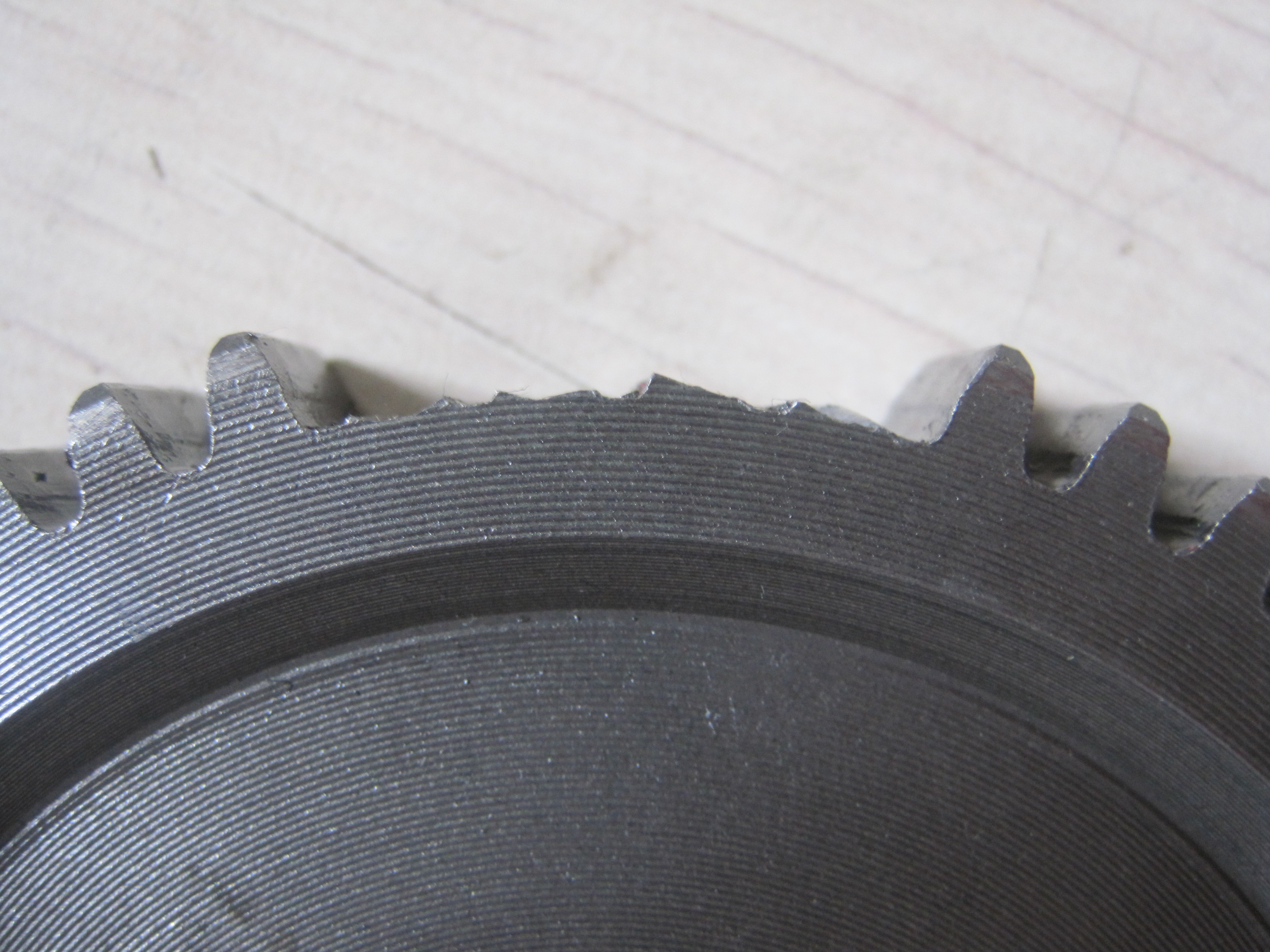

从动齿轮

chenmiaooo · 发表于 2012-5-4 16:54

看样子好象是淬裂了！

小楼听风雨 · 发表于 2012-5-4 16:55

没人回答啊

小楼听风雨 · 发表于 2012-5-4 17:18

chenmiaooo 发表于 2012-5-4 16:54

登录/注册后可看大图

看样子好象是淬裂了！

20CrMnTi 的材料要求表面硬度58-62HRC 芯部硬度是28-35HRC 渗碳层0.5-0.8MM 这样的技术要求合理吗？我检查了断裂齿轮的芯部硬度是42-43HRC。是由于芯部硬度高了淬断的吗？？

huijind · 发表于 2012-5-4 17:49

必须提供大、小齿轮的齿顶圆尺寸、齿根圆尺寸、公法线长度、实际安装中心距尺寸及公差，提供金相检测报告，就可以帮你进行分析，如果需我帮助你分析，就将我需要的数据发QQ996692093
我们要求20CrMnTi材料齿轮的芯部硬度HRC42最小
需金相检测是观察热处理是否有缺陷。
需尺寸，是分析是否有设计缺陷。

gangge234 · 发表于 2012-5-4 22:53

齿轮配合误差大，个人意见。

zhjx88888 · 发表于 2012-5-5 00:47

热处理的问题

zhuiimeng · 发表于 2012-5-5 12:12

我感觉是刀具的问题。齿根有点根切

minzi · 发表于 2012-5-5 13:44

齿轮断齿主要是由于过载，一般瞬间就会被打掉多个或全部。从图上分析没有裂纹现象，
工艺上也没有问题，热处理心部硬度符合达到的正常处理范围。第一分析是普遍现象，还
是个别现象，第二重新计算齿轮的设计参数，是否设计问题，第三是否选型问题。

advancezjz · 发表于 2012-5-5 17:06

材料用的好一点，齿形齿向检查一下
