求助行星齿轮设计，请高人指点

david.cxcl

塑胶的行星齿轮，转起来噪音很大，现在有很多疑问，本人是初学者，请高手们帮帮忙。
1.中心轮和行星轮的分度圆是不是应该相切？我现在是分度圆之间留了0.2的间隙
2.行星轮和内齿轮的分度圆是不是应该相切？
3.行星轮和中心轮是不是应该修形，怎么修形？
4.行星轮和中心轮是不是应该变位，怎么变位？
5.有没有好的行星齿轮设计软件，请好心人推荐一下

齿轮的参数和图纸如图：

齿轮参数

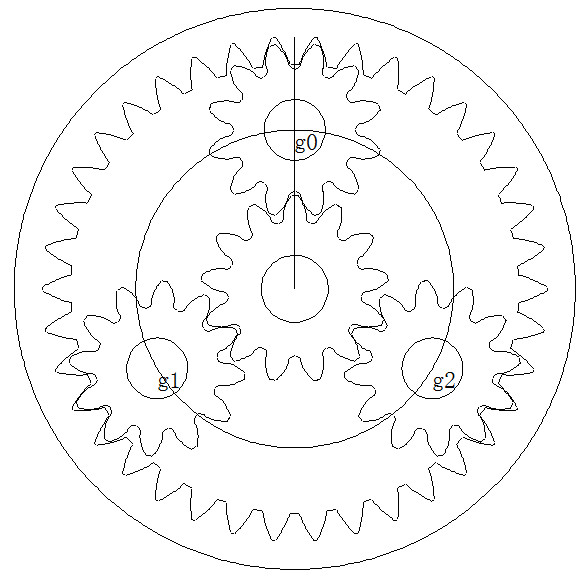

齿轮图纸

hyfjy

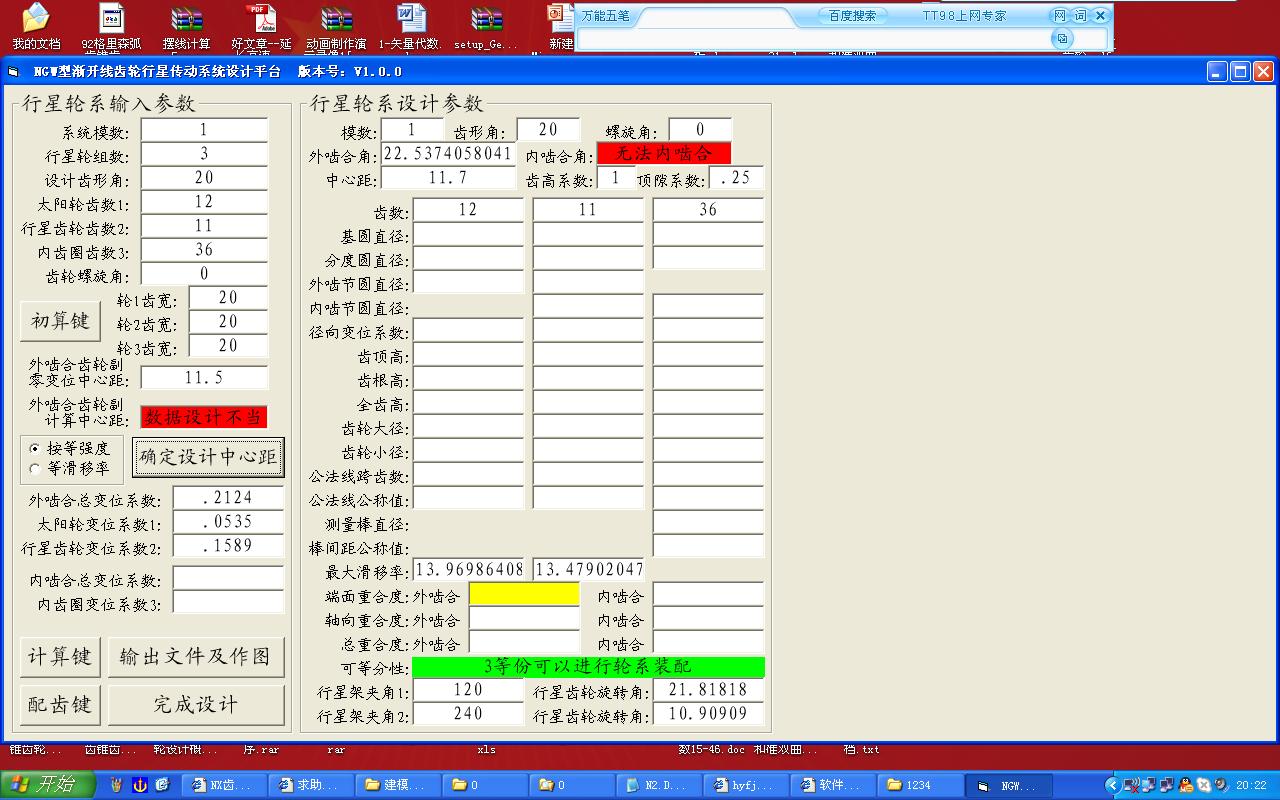

用楼主提供的中心距计算，软件显示无法内啮合，也就是行星轮与内齿轮的基圆是分离的，不信你作图试试：

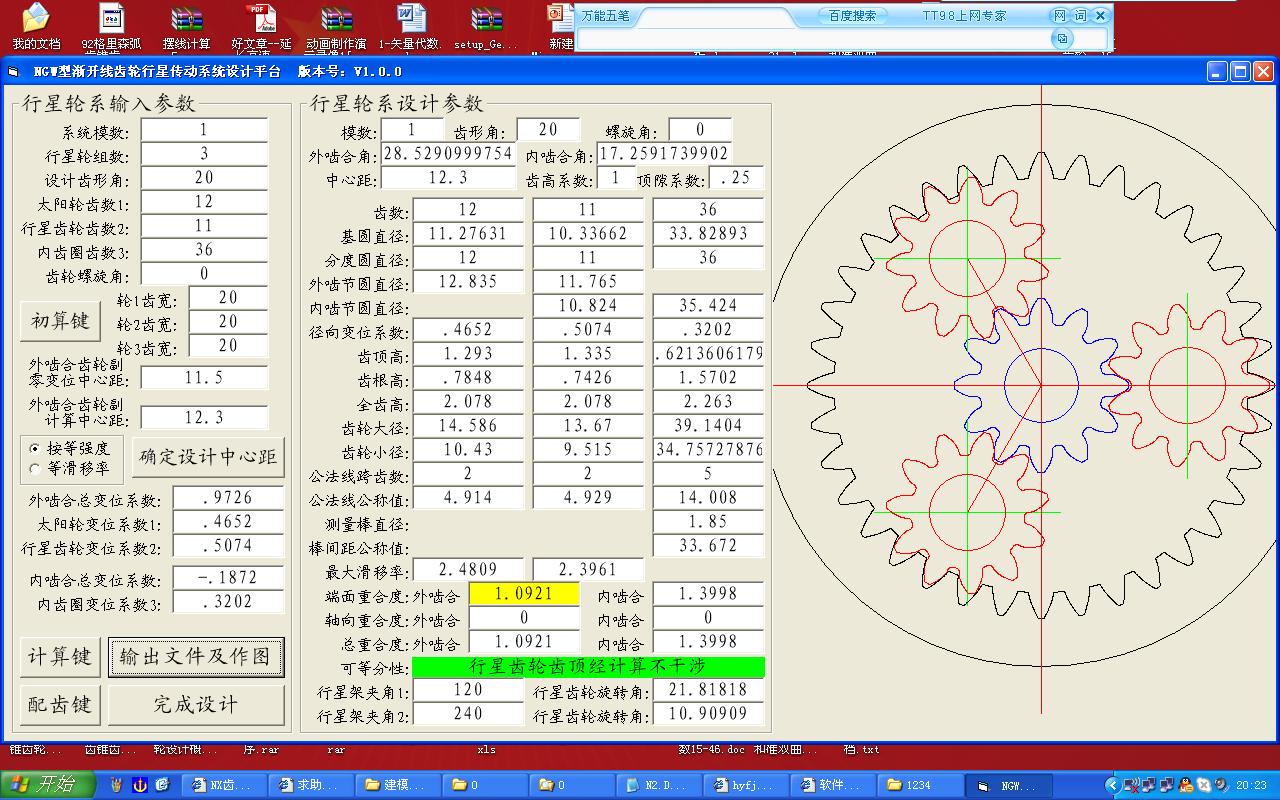

把中心距调整为12.3时，外啮合与内啮合都是角度变位齿轮副，主要問題是重合度较小了，但按此法生产一般不会产生异常噪音的。也可以试试。



较小模数，尤其是较少齿数的行星机构设计中都存在这种因齿数太少带来的重合度较低的問題，同时还有内啮合的干涉問題。

再有就是分度圆在角度变位齿轮副设计时，都是不相切的，只有节圆是相切的，且一般的行星机构中，外啮合角与内啮合角要求不一样，也一般不会完全一致，这时，行星轮与太阳轮的外啮合节圆与行星轮与内齿轮的内啮合节圆也不是同一个圆。

而行星轮系统的设计中，太阳轮与行星轮的基圆是相离的才有可能进行设计，一但相切或相交，就不存在内公切线了，也就无法设计外啮合了。行星轮与内齿轮的基圆得相交才可能进行设计，行星轮的基圆一但完全进入内齿轮的基圆中，就不存在外公切线了，也就无法进行啮合的计算了。楼主提供的参数是行星轮基圆落入内齿轮基圆中的一个例子。

hyfjy

当中心距为11.7时，行星轮的基圆中心距行星轮中心11.7.加行星轮基圆半径为10.33662/2=5.16831，行星轮基圆在直径为（11.7+5.16831）X2=33.73662的圆内旋转移动，而内齿轮的基圆直径为33.82893足以包容行星轮基圆的移动轨迹，无法得到外公切线的。这样的齿轮是不能啮合的，故有异常的响声也就不奇怪了。
楼主提供的基圆直径得重新再算一下才好。

内齿轮的小径应该不能小于内齿轮的基圆直径，否则这部分是无法做齿的，这不是切齿时产生的过度曲线区。

qdtruck

hyfjy 发表于 2012-4-25 20:49


登录/注册后可看大图

当中心距为11.7时，行星轮的基圆中心距行星轮中心11.7.加行星轮基圆半径为10.33662/2=5.16831，行星轮基圆在 ...

向费老师学习！

david.cxcl

hyfjy 发表于 2012-4-25 20:49


登录/注册后可看大图

当中心距为11.7时，行星轮的基圆中心距行星轮中心11.7.加行星轮基圆半径为10.33662/2=5.16831，行星轮基圆在 ...

非常感谢版主的解答，版主的解释很透彻，让我对渐开线齿轮啮合的本质有了更深的了解。
现在有个麻烦是齿轮支架的模具也开好了，有没有可能在不改变中心距的情况下，修改齿轮，把整个系统修改好，请版主帮帮忙，非常感谢！

hyfjy

david.cxcl 发表于 2012-4-26 21:09


登录/注册后可看大图

非常感谢版主的解答，版主的解释很透彻，让我对渐开线齿轮啮合的本质有了更深的了解。
现在有个麻烦是齿 ...

如果中心距都定下来了，真的有点不好办，只有改动齿轮的模数和齿数了，通过调整变位系数不能解决内啮合基圆不相交的問題，只能在改变齿数上想办法，而模数为1时，可调整的余地几乎没有了，只有改小点的模数，增加齿数试试。

zgyan

hyfjy 发表于 2012-4-27 20:42


登录/注册后可看大图

如果中心距都定下来了，真的有点不好办，只有改动齿轮的模数和齿数了，通过调整变位系数不能解决内啮合基 ...

费老师的方法是解决你这个问题的很好选择。

下面是0.88模数时，13-12-38，传动比3.923；可做参考。

zgyan

另，你做的齿轮齿形是什么软件做的？如果模具齿形也是那样，那是不对的。
