盘型齿轮铣刀设计

cwh518 · 发表于 2010-1-26 21:03

搂住你老是在发帖子说自己开发刀具.就是看不见成果,我无语

fawcgzmg · 发表于 2010-1-28 10:47

与楼上有同感,不过这位研究的够广泛的

chenhw43 · 发表于 2010-7-19 21:58

盘型齿轮铣刀有国家标准可查含尺寸和坐标,一般是使用成形铲刀加工

NGCQE · 发表于 2010-7-19 22:28

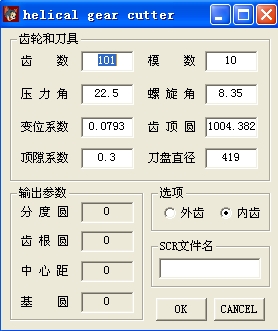

上传个图片给大家看看，用来画内外斜齿铣刀齿形
根据这本书《齿轮刀具设计理论基础》做的程序
有个问题，刀齿齿顶圆弧半径取多大合适，
一直没得到解决

NGCQE · 发表于 2010-7-19 22:30

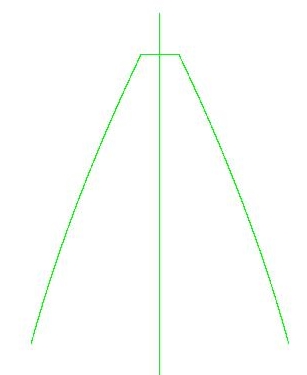

这个齿形就是用上面的程序做的，齿顶未画圆弧。

NGCQE · 发表于 2010-7-19 22:32

程序我不发了，大家还是自己根据理论写个程序，这样可以较深入了解设计计算原理，真正搞懂盘形齿轮铣刀的齿形。

刀疤五 · 发表于 2010-7-19 23:28

铣刀的齿顶与两侧的曲线的连接圆弧，我一直计算不出来啊。啊位能否指导一下。

NGCQE · 发表于 2010-7-19 23:30

这个也是我一直未解决的问题

NGCQE · 发表于 2010-7-19 23:34

刀具书上介绍的都是直齿的齿顶圆弧怎么定，斜齿的提都没提，我曾试过将斜齿刀齿齿形看做是
渐开线，因为两者差别很小，来确定齿顶圆弧半径大小，不知道这样行不，我看我师傅设计的铣刀齿形，齿顶圆弧半径毫无规律可言，自己也琢磨不透

48824305 · 发表于 2010-7-20 12:20

盘形齿轮铣刀的齿形应该就是一个渐开线齿轮，齿顶倒一小圆角0.38*m,
