一款行星减速机输入级参数是否合理

liuan62 · 发表于 2012-4-14 15:18

您需要登录才可以下载或查看，没有账号？注册

x

齿轮参数如下
齿圈Zb=81  x=+0.845
中心轮Za=24  x=-0.486
行星轮Zc=29  x=+0.404
模式m=3  中心距79.25

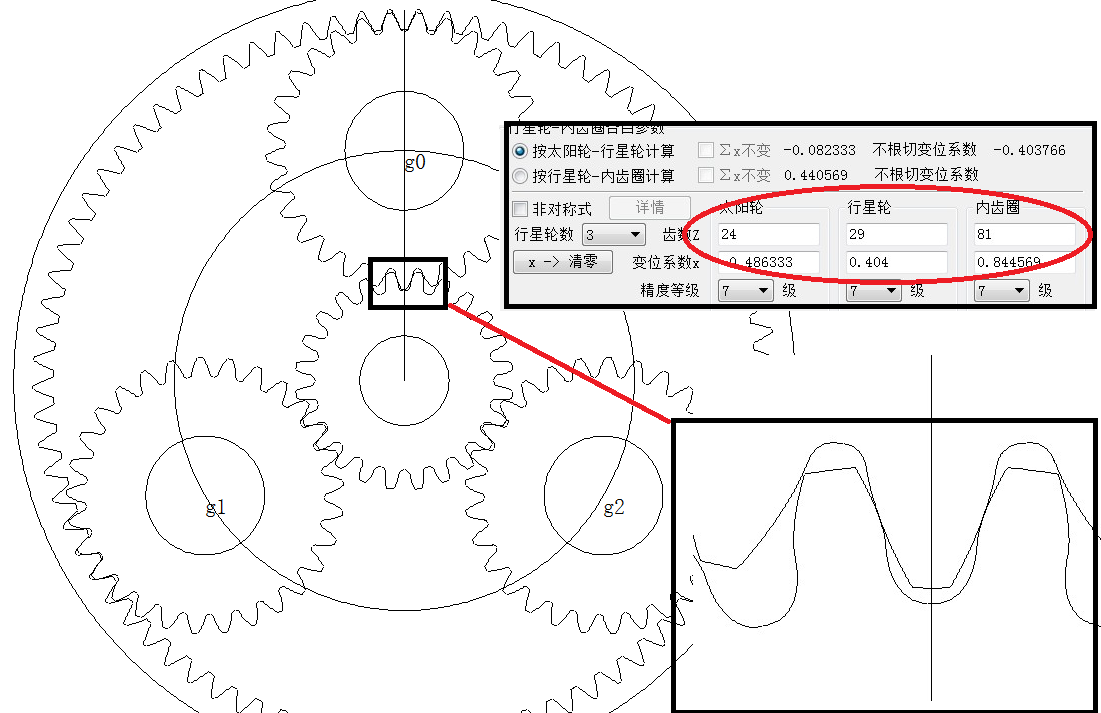

用CAXA画出来的中心轮齿形和行星轮齿形明显不同，这个参数选的是不是有问题啊？请高手牛人指点

niuershiye · 发表于 2012-4-14 16:24

基本参数对不起来。关键要中心距相等！

tunfly · 发表于 2012-4-16 14:42

可再咨询一下二楼的高手

qdtruck · 发表于 2012-4-16 15:20

建议与3楼相同！

qdtruck · 发表于 2012-4-16 15:28

中心距不对，
变位系数不对，
齿数不对。
呵呵！总之，就是不协调！

liuan62 · 发表于 2012-4-19 14:32

niuershiye 发表于 2012-4-14 16:24

登录/注册后可看大图

基本参数对不起来。关键要中心距相等！

中心距是相等的啊，刚刚按机械设计手册上的角变位齿轮传动的几何计算中心距是相等的啊，都是79.251
中心轮的变位系数是负的（-0.486），牛爷是不是看错了啊

happyhrc · 发表于 2012-5-22 16:55

本帖最后由 happyhrc 于 2012-5-22 16:57 编辑

中心轮变位系数是负的,而且数值太大,导致中心轮齿形严重变形,
理论计算齿轮参数没有问题.
行星轮个数是"3"么?

niuershiye · 发表于 2012-5-22 17:28

liuan62 发表于 2012-4-19 14:32

登录/注册后可看大图

中心距是相等的啊，刚刚按机械设计手册上的角变位齿轮传动的几何计算中心距是相等的啊，都是79.251
中心 ...

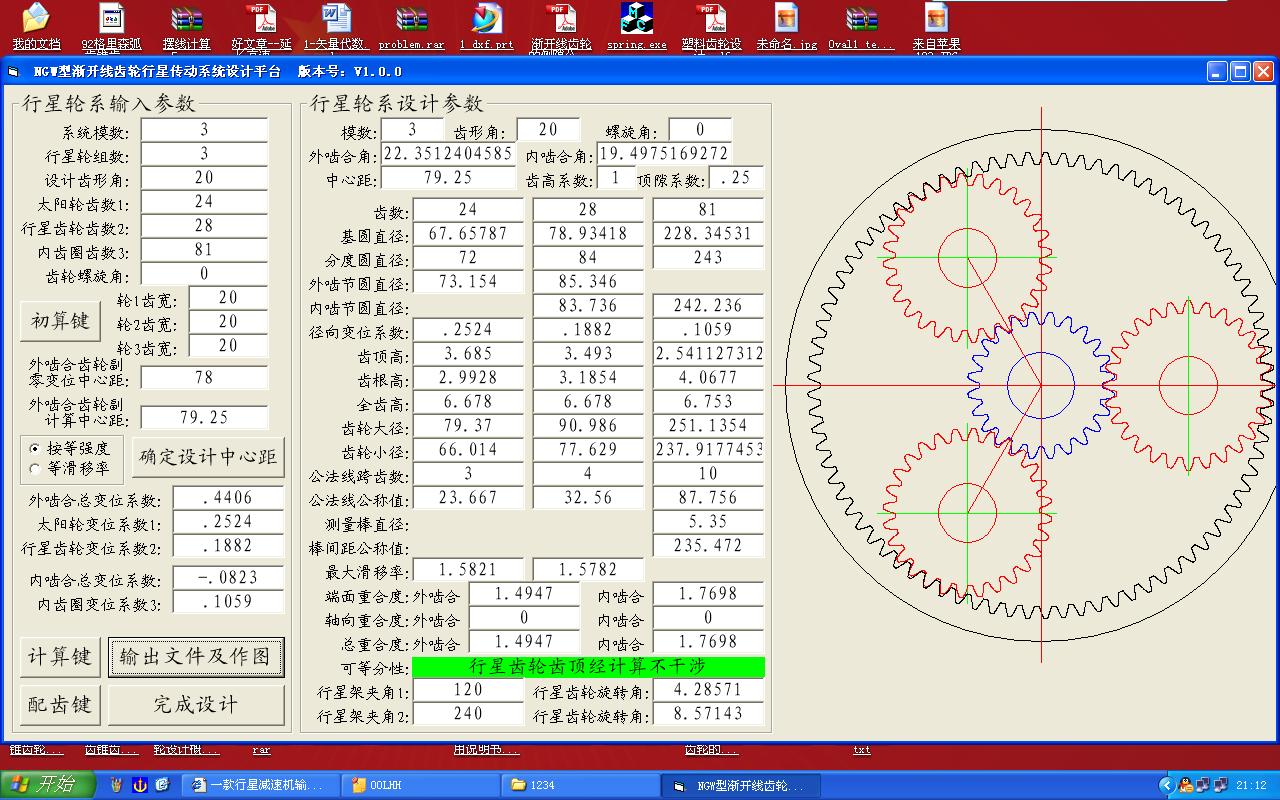

现在参数对上了，这样你说合理吗？？

hyfjy · 发表于 2012-5-24 22:48

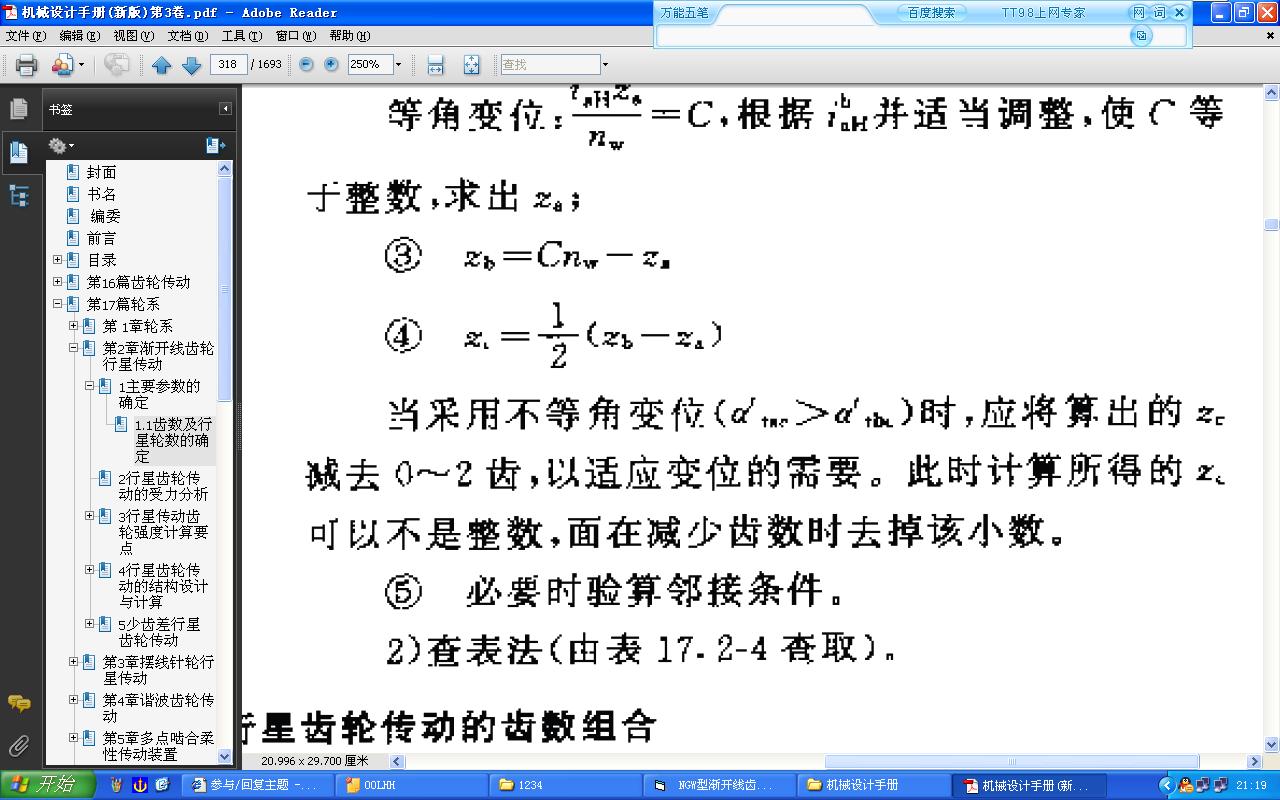

个人以为这组齿轮的行星齿轮的齿数安排上有点問題，当定下齿圈和太阳轮的齿数后，也就是传动比定下后，行星轮的齿数一般按书中的介绍计算后得减少一个到二个齿或取成小数齿后取整，这样处理一下，设计就容易得多了。

灵活使用设计手册是提高设计的最方便，也是较好的办法。

减少行星轮一个齿后，仍按要求的中心距，设计就会简单得多。

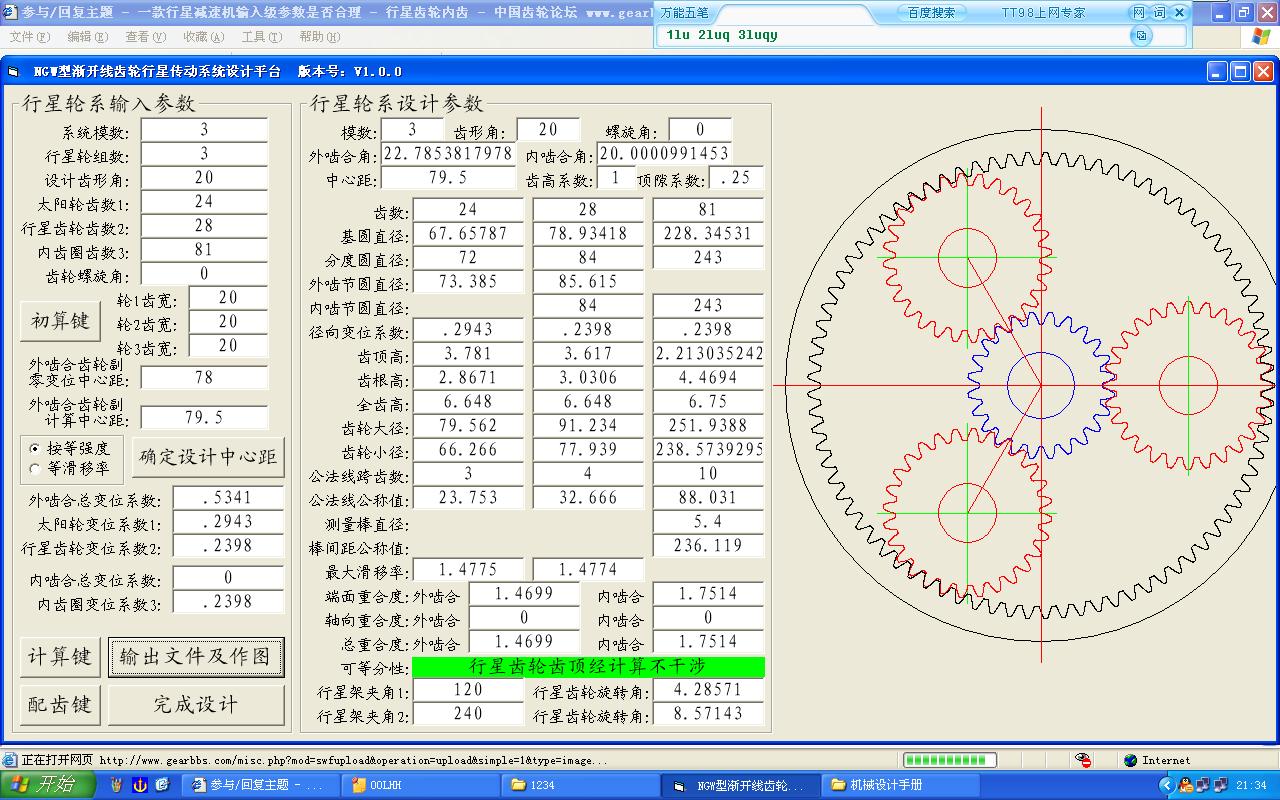

甚至中心距还可以再加大点，我觉得按以下进行设计更好点：

liuan62 · 发表于 2012-8-7 13:08

谢谢牛爷和hyfjy版主的点评，感触很深
