行星齿轮中内齿轮的齿轮参数

jalior · 发表于 2012-4-14 01:13

您需要登录才可以下载或查看，没有账号？注册

x

行星轮系，内齿轮44齿（标准齿轮），中心齿轮16齿（变位齿轮），行星齿轮13（变位齿轮），中心距11.8，模数0.8，压力角20度，算得中心齿轮变位系数0.095，行星齿轮变位系数0.171，能计算内齿轮的齿轮参数与行星齿轮间的啮合参数（顶隙、侧隙等）吗？谢谢。

qdtruck · 发表于 2012-4-14 08:45

这个参数设计的有问题，内齿轮的渐开线长度不够！！两个变位系数是怎么取的？

niuershiye · 发表于 2012-4-14 13:14

设计参数不协调。
改为 16---14---44 还凑合！

liuan62 · 发表于 2012-4-14 13:50

请教牛爷，我在一本书上看到关于行星轮配齿是这样说的：Zc=(Zb-Za)/2+ΔZc,当Zb-Za为偶数时，ΔZc取值-1，通过角度变位后既不增大该行星齿轮的径向尺寸，又可改善a-c啮合齿轮副的传动性能
如果照这本书上的说法，楼主的配齿应该还算合理的啊

niuershiye · 发表于 2012-4-14 14:45

本帖最后由 niuershiye 于 2012-4-14 15:07 编辑

liuan62 发表于 2012-4-14 13:50

登录/注册后可看大图

请教牛爷，我在一本书上看到关于行星轮配齿是这样说的：Zc=(Zb-Za)/2+ΔZc,当Zb-Za为偶数时，ΔZc取值-1，通 ...

关键的是 LZ 还给定了中心距。
配齿问题 16-13-44 是可以的。

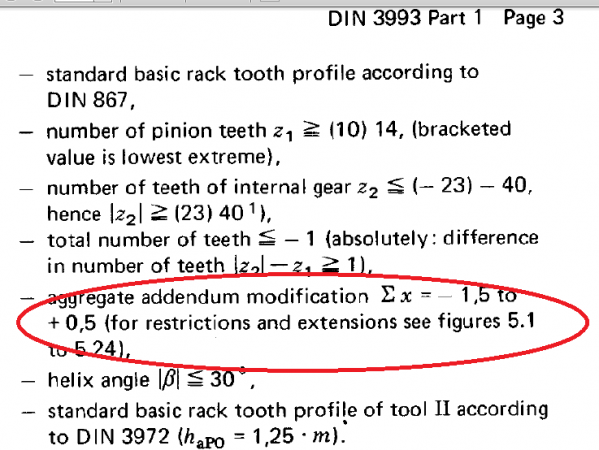

下图中心距限制来源于 DIN3993-1 内啮合总变位大小限制。

浪迹天涯 · 发表于 2012-4-14 14:47

牛爷，这样的参数不同的模数就会有不同的参数产生啊！
