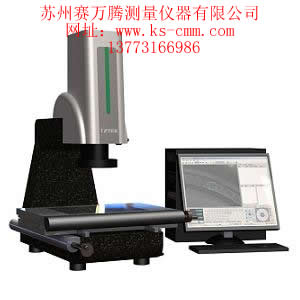

二次元影像测量仪价格

27452189

三坐标测量仪，二次元影像测量仪，三坐标夹具
请关注苏州赛万腾测量仪器有限公司
咨询电话：0512-57805581  13390859185

   二次元影像测量仪主要应用于机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、仪器仪表等。
仪器特点
◆ 超精密全自动测量，四轴CNC控制；
◆ 精密花岗岩机台，精度高，稳定性好；
◆ 三轴THK精密线性滑轨、精密传动系统；
◆Renishaw开放式光栅尺，精度高、稳定性好；
◆ 进口自动变倍光学镜头，可实现自动变倍测量；
◆ 可程控6环8区环形表面光源，LED轮廓光源，同轴光源；
◆ 自动对焦测高，可加装接触式测头；
◆ 提供多种行程规格配置，如222、322、432、542等。



技术参数
型号        VMG662        VMG962        VMG1292        VMG15122
行程(mm)        620×620×200        920×620×200        1220×920×200        1520×1220×200
外部尺寸(mm)        1320×1040×1620        1620×1040×1620        2000×1400×1620        2440×1760×1680
重量(kg)        1100        1400        2350        3000
承重(kg)        80        80        60        60
测量精度        XY轴*        E2=(3.0+L/200)µm        E2=(4.5+L/200)µm
        Z轴**        E1=(5.0+L/200)µm
速度        XY轴        300mm/S
        Z轴        100mm/S
光栅尺        Renishaw光栅尺
CCD         1/2"CCD黑白/彩色
光源        轮廓光        LED冷光源，256级亮度可调
        表面光        6环8区LED冷光源，各段独立操控，256级亮度可调
        同轴光        LED冷光源，256级亮度可调
光学系统***         6.5:1可变倍，放大倍率29～163或58～326
软件        Vispec测量软件
运动控制        自主专利的CNC直流伺服系统
保修期        1年
工作环境        温度20℃±2℃，温度变化<2℃/hr，湿度30～80%
        振动<0.002g，低于15Hz
电源        220V/50Hz/10A
L表示测量长度，以毫米为单位。
**  Z轴的机械精度，聚焦的精度与工件表面有很大关系。
*** 放大倍率为近似值，具体值与显示器的尺寸以及显示器的分辨率相关。


软件特点
1、自动二次元影像测量仪具有自动抓取测量功能(自动捕捉点、线、圆，圆弧等)
      将工件放置在软件主界面中时，只需选取相应的绘图命令，软件智能精准地自动绘出工件实时影像中的线、圆等图元，这种绘图方法较肉眼取点更精准更快速，而且避免了人为误差。
2、基于智能图像处理的高精度光学辅助对焦和测高功能：
     具备自动和手动对焦功能，选定目标区域后自动或手动移动Z轴，可搜索到最清晰位置。软件自动捕捉、判别，将人为误差降至最低。
3、地图功能
     人性化的地图导航功能可以帮助你在大工件上快速定位局部位置，缩短了操作需要的寻找时间。打开地图可以虚拟测量或导航。
4、全自动及手动CNC二次元测量仪
     CNC编程测量分为全自动和手动模式，在全自动CNC模式下，进行大批量工件检测时，只需要对测量过程进行一次编程即可自动进行多次全自动重复测量。对于手动工作台采用手动CNC模式，可实现模拟CNC的自动测量功能，提高工作效率。
5、阵列测量
     阵列测量可以对同一工件上阵列分布的部分进行自动测量，只需对阵开分布的部分进行编程并对阵开分布规则设置后即可自动进行测量。
6、图纸比对
    打开CAD设计图纸，与实际影像不吻合，使用图纸比对中的摆正功能可以将打开的图纸与影像重合。使用摆正后的图形，可以进行测量或做简单比对。
7、SPC统计
     内置SPC（统计过程控制)功能，可以在测量后读取指定的测量数据，生成X-R、Xm-R等控制图，并计算最大值，最小值、平均值、标准差、偏移值、Ca、Cp、Cpk等统计系数。
测量对象
LCD、FPC、PCB、线路板、螺丝、弹簧、钟表、手表、仪表、接插件（连接器、接线端子）、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、五金件、冲压件、筛网、试验筛、水泥筛、网板（钢网、SMT模板）等。
测量元素
长度、宽度、高度、孔距、间距、Pin间距、厚度、圆弧、直径、半径、槽、角度、R角等。
