关于蜗轮齿形精确建模

wuweiviva · 发表于 2012-3-30 20:29

您需要登录才可以下载或查看，没有账号？注册

x

在这里请教下各位大侠如何实现蜗轮齿形精确建模，搞了好久没搞明白还请各位大侠多多指导啊

wanghuang117 · 发表于 2012-3-30 21:08

你要用什么软件建模，solidworks和proe你都有！

wuweiviva · 发表于 2012-3-30 21:10

我用的是PROE 2楼能讲解下怎么建立吗

jc1984 · 发表于 2012-3-31 09:52

自下而上的建模思想
依据啮合理论，推导出啮合方程，求出齿面坐标点，导入三维软件
然后点拟合成线，线拟合成面

gdd · 发表于 2012-3-31 13:25

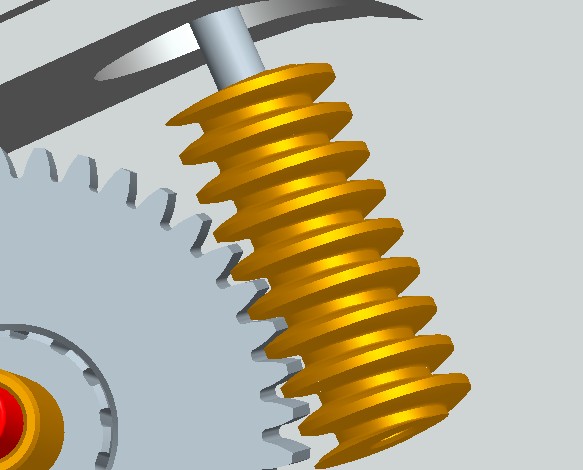

蜗杆配斜齿

wuweiviva · 发表于 2012-3-31 16:38

jc1984 发表于 2012-3-31 09:52

登录/注册后可看大图

自下而上的建模思想
依据啮合理论，推导出啮合方程，求出齿面坐标点，导入三维软件
然后点拟合成线，线拟 ...

谢谢，思路上我知道，就是不知道如何准确的求的齿面坐标点。是否能提供相关的资料感激不尽

wuweiviva · 发表于 2012-3-31 16:39

gdd 发表于 2012-3-31 13:25

登录/注册后可看大图

蜗杆配斜齿

谢谢，请教下在装配时如何让蜗轮蜗杆准确啮合，都说用凸轮设置，但是我选择时总是提示凸轮选择错误不解还请指教

gdd · 发表于 2012-4-1 08:33

wuweiviva 发表于 2012-3-31 16:39

登录/注册后可看大图

谢谢，请教下在装配时如何让蜗轮蜗杆准确啮合，都说用凸轮设置，但是我选择时总是提示凸轮选择错误不解 ...

不能选凸轮，要选齿轮副。

wuweiviva · 发表于 2012-4-1 13:17

gdd 发表于 2012-4-1 08:33

登录/注册后可看大图

不能选凸轮，要选齿轮副。

我指的是让蜗轮的曲面和蜗杆的曲面准确贴合

jc1984 · 发表于 2012-4-4 22:05

wuweiviva 发表于 2012-3-31 16:38

登录/注册后可看大图

谢谢，思路上我知道，就是不知道如何准确的求的齿面坐标点。是否能提供相关的资料感激不尽

如果lz针对的是圆柱蜗杆传动(ZK和磨削的ZC除外)：
蜗杆齿面可以直接螺旋扫掠产生；
蜗轮齿面坐标点的计算可以参照附件
